Ayuda a conectar pastillas

Buf, las fotos no se ve muy bien donde tienes soldadas las cosas...pero me parece ver que no tienes conectadas las carcasas de los pots entre si a masa, si lo tienes hecho no lo veo. Comprueba también que ninguna soldadura de las que has puesto en la carcasa haya bajado y conectado con alguna patilla...hay alguna soldadura que tiene exceso de estaño y puede haber bajado.. Has pintado con pintura de apantallar? A ver si conseguimos ver que pasa..

Kenworht escribió:

Has soldado el cable de masa del puente?
Revisa esto puesto que las pastillas activas lo llevan desconectado pero las pasivas lo necesitan obligatoriamente.

Para que suenen las pastillas no hace falta que esté ese cable conectado, eso es solo para quitar ruidos de masa.

Las carcasas de los potes están conectadas entre sí, a masa y a los dientes también

Lo se.

Pero no lo he visto en las fotos.

Hay que tener claro el esquema de conexión.

Que son los dientes?

El cable verde que es?
El cable amarillo es el que va desde el switch al jack?

Dientes le llamo a las patillas, si el cable amarillo es el que va del switch al jack, voy a intentar sacar unas fotos mejores

Llámale pines.

Yo creo que el cable verde no tiene sentido ahí.

Al jack solo deve ir el amarillo.
Con su vivo ( desde el pin central del switch) y masa.

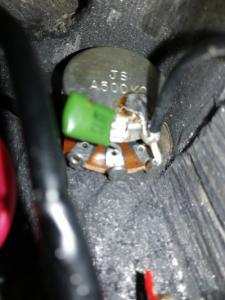

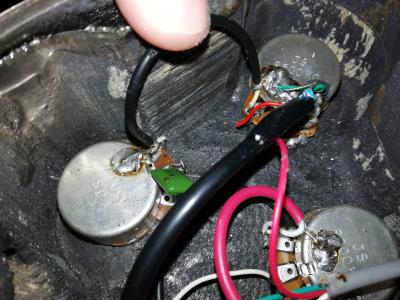

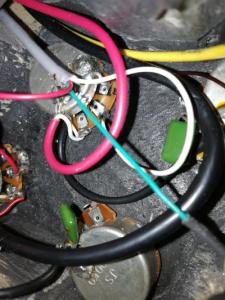

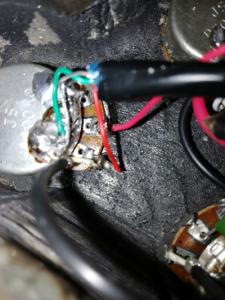

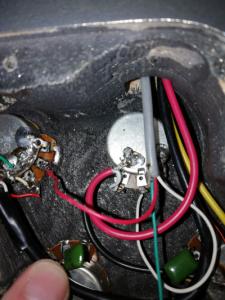

Aquí van

Entonces quito el verde y sueldo los dos que salen del amarillo al mismo pin del jack?

Del switch viene un cable gris con 3 cablecillos, uno Rojo, que está conectado al pin central del volumen de la pastilla de abajo, uno blanco que está conectado al pin central del volumen de arriba y el verde, que está conectado al jack, después viene uno gordo amarillo, con dos cables que están conectados en el mismo pin del jack

El cable gris no tiene apantallado?
Revisa el switch haber donde esta soldado ahí.
Los potes de volumen tienen que estar conectadas las carcasas entre si con un cable normal, sin apantallado.

El cable amarillo tienes que saber como lo has conectado en el switch.
Si es con un cable o dos, supongo que si dices eso es porque tiene dos vivos...
Junta los dos y suelda los al positivo, siempre que estén así en el switch sino, solo uno.

Quita la tapa del switch y hazle una foto.
El cable verde no deve ir ahí.

Yo reo que el cable verde es la masa de la manguera gris.
Que devería ser apantallado dado el recorrido que hace.
