Bueno después de leer mucho.. estudiar... Ver circuitos leer datasheet.. me he decidido por este, espero os guste.. si veis que tiene algún fallo les agradezco que me lo digan..
También os paso la fuente de alimentación...

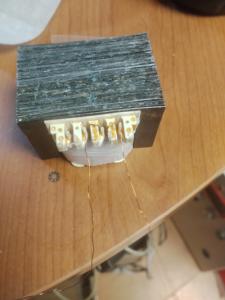

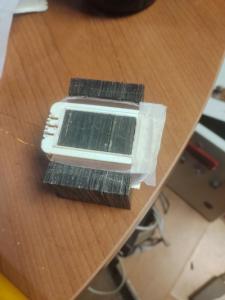

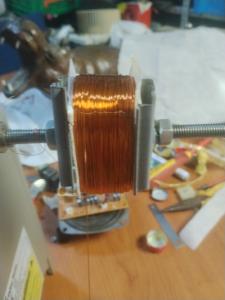

Y acabo de terminar la bobina de choque..
Así me gusta la gente, currante. Y el resto a criticar, ja,ja,ja.
Hay una resistencia R6 de 100Ohmios conectada por ambos terminales al drenador del mosfet (eres un blasfemo por usar transistores) que tal como está conectada no hace nada.
Sigue así.
#27 Era una broma, hombre. Nótese lo fútil que sería el esfuerzo de implementar ese circuito de retardo con componentes de vacío para conseguir un diseño únicamente con válvulas, a la vez que resultaría absurdo criticarlo cuando ya ha usado diodos en el rectificador.
Yo no considero que estén criticando.. jajajaja solo dan sus opiniones..
Os comento que estoy utilizando puente de diodos porque cometí el fallo de bobinar el transformador a 200v y para utilizar una válvula rectificadora tendría que haberlo bobinado a más tensión... Y no será porque no tenga una válvula ez81 pero fallo de principiante ..... el retardo con válvulas no tengo ni idea de cómo puede ser... De todas formas si me "criticáis" jajajaja estoy aquí para aprender de los maestros..
Gracias por decirme lo de la resistencia voy a modificarlo ... MUCHÍSIMAS GRACIAS A TODOS..
Que.... C......es... Jajajaja y me estoy planteando aumentar el voltaje del transformador en 250v para eliminar el puente rectificador y el circuito de retardo..
Pero como no puedo sacarle tap central tendría que poner 2 diodos junto al la ez81..
Al final tengo que utilizar diodos de silicio...
Creéis que merece la pena? Ya que de todas formas estoy utilizando electrónica.. ..
Tenías razón la r6 va en serie con el drain del mosfet que además si se utiliza la ez81 ya no la lleva... Valla dilema...
Yo no me complicaría la vida rebobinando. La única ventaja de utilizar una rectificadora en un equipo de hifi sería por ceñirte a un diseño que ya supieras que funciona y que la lleva. Las rectificadoras añaden un comportamiento no lineal que puede ser deseable en amplis de guitarra (sagging), pero a priori no en hifi. Ya decía que era sólo un comentario que pretendía ser gracioso.
#29 hay es donde vamos a opinar sin ninguna intención más...un abrazo 🫂
Muchas gracias ... Entonces continuo con el rectificador.. y como es el primero.. va a ser más que nada prueba sobre prueba..
Pero que no me quedo con las ganas de hacer otro con válvula rectificadora.. y tampoco me quedo con las ganas de hacerlo en pull push... Muchas gracias de verdad. Y no es preocupéis que en ningún momento me lo he tomado a mal... Todo lo contrario.
Siempre estoy esperando a tener alguna respuesta.. para ver si lo estoy haciendo bien o no.... Sois muy grandes....
He hecho amplificadores de las dos formas, con válvula rectificadora y con diodos y la verdad para hifi prefiero estado solido, no ya por los 40 o 50v que se come la válvula, sino más por la pegada de graves y en general la velocidad de respuesta cuando lo pones alto que es cuando se pone fofa la rectificadora.
El tema del retardo de arranque de la alta tensión lo veo tan irrelevante como el interruptor de standby y hace más complejo el montaje
Muchas gracias tony. Yo lo del retardo es por cuidar las válvulas al máximo... Lo mismo que la salida de línea, y otra cosa que tengo ya diseñada que no he puesto es un sistema de volumen por mando a distancia y lo tengo diseñado con unos engranajes y un servo motor ... Que mueve el potenciómetro del volumen.. pero todo esto se queda en segundo plano no le voy na instalar nada de estos caprichos.. asta que no vea que está funcionando al 100x100.. de primeras solo voy a montar un canal y la fuente básica con su bobina de choque y sus condensadores.. y si el resultado es bueno ya veré lo que voy haciendo.. pero tú consejo lo voy a adoptar para mí primer amplificador... Muchas gracias
Los potenciómetros de graves y agudos en ese circuito no deberían ser lineales sino logarítmicos. Siendo lineales la respuesta plana quedaría con ellos ajustados alrededor del 1 cuando lo que conviene es que sea en el 5 para que a partir de ahí los rangos de realce y atenuación sean físicamente parejos.
