Amplificador estéreo alta fidelidad

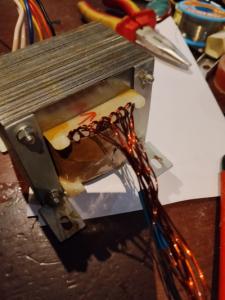

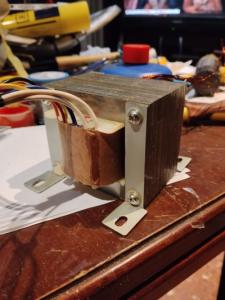

Ta tengo el transformador de potencia bobinado.. iba a utilizar un toroidal pero el que tenía era demasiado grande.. y al final he bobinado unos de E I  con  un primario de 210v, 220v, 230v y 240v para adaptarme a la tensión de entrada.
Y un secundario de 200v, 3 de 6,3v y una de 5.5 para un bluetooth.
Una salida de 6.3 para las ecc83 y ecc82
Otra de 6.3v para el el84 del canal L
Y otra de 6.3v para el el84 del canal R.

#13 trabajazo tio, no es necesario tener las tensiones de caldeo separadas, si lo haces así asegúrate de referenciar todo a masa.

Y también he terminado el primer transformador de sonido, lo he bobinado con el sistema de 5 capas.

Toni a qué te refieres .en referenciar  todo a masa..

Y pido ayuda a todos los entendidos...
En el primer circuito que subí lleva feedback
Pero no aclara si el transformador de salida es de 4 o 8 ohm,  por nuestra experiencia con los valores que tiene. Que opináis que la salida del feedback  está hecho para 4 o 8 ohm?
Ante nada muchísimas gracias

pako202 escribió:

Toni a qué te refieres .en referenciar  todo a masa

Referenciar a masa no es más que poner una resistencia de aproximadamente 1k desde cada punta de la tensión de caldeo a masa general, normalmente se hace en las mismas patillas del trafo, sirve para dos cosas, reducir ruido y evitar que por diferencia de potencial entre bobinados tengas sobretensión en los filamentos y los fundas.
Con las tensiones que les has dado entiendo que vas a llevar los filamentos en alterna, hay dos maneras, yo soy de continua y al menos que sea un ampli tipo muy viejo, Supro, Valco o algo así, pongo la alimentación en CC. Otros amigos no lo ven necesario, cuestión de gustos .
Respecto al NFB no hay una forma académica de hacerlo, si te sirve de ayuda yo lo pongo desde la salida de 4 ohms con una resistencia fija y un potenciómetro de 82 o 100k y ajusto de oído, hay amplis más agudos y otros más oscuros y por supuesto el altavoz es un elemento muy determinante

Ok muchas gracias... He estado leyendo y me decían de poner resistencias de 100ohm lo mejor es ir probando a ver si hace ruido

#17 100 ohms también te vale, cualquier medida pequeña, también puedes poner una resistencia ajustable y buscas el punto de menor ruido

#1 creo que será un reto personal para ti .
Pero te lo metes en un proyecto algo difícil si no tienes experiencia...
Lo mejor es comprarlo y seguro que hay problema con nada ...
Pero ya sabemos cómo pueden ir los proyectos personales... aveces más caros de lo que pensamos..un saludo y suerte 🍀 🤞🏼
Pd. En mis anuncios tengo alguna pieza de electrónica si te hace alguna ponte en contacto y te regalo las que te hagan falta.
Cuenta x 2 las piezas.ya que se pueden quemar en las prácticas o pruebas

Si si lo entiendo pero si lo compras  ya no es igual.. se que es un proyecto  de una dificultad alta,,, pero para mí seguro que sonará mejor el que  yo haga que el comprado, aunque  en la realidad no sea así..
No tengo experiencia en válvulas, pero si no me embarco, seguro que nunca voy a tener experiencia,, para tener experiencia hay que fallar mucho pero eso está dentro de mis planes.. equivocarme y rectificar, volver a equivocarme y volver a rectificar..
Sin intención de ofender a nadie,,, espero poder demostrar que os equivocáis..
Lo que si tengo claro es que tanto si consigo que esté proyecto funcione  al 100x100 como si no lo consigo os lo  diré, ante todo sinceridad..  gracias por el  consejo.

Muchas gracias martinforever  por ofrecerme
Los componentes miraré y me pondré en contacto con Tigo...  Pero con una condición...
Comprado.. yo entiendo que a todos nos viene bien algo de dinerito... Jajajaja

pako202 escribió:

Comprado.

Hombre, de lo que tiene anunciado te podría servir una resistencia de carbón de 100K (anunciada como de 10k)pero a 15€ mejor si te lo regala, porque si no es un abuso .
