Alguien me puede ayudar a descifrar este esquema?

Solucionado
xirabat
#1 por xirabat el 25/04/2023

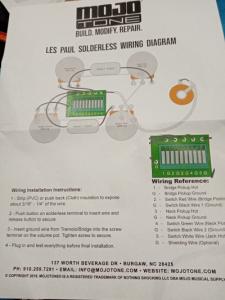

Es para una les paul. Para instalar los condensadores y potes. Pues no se que debo meter en varias g. Ya que hay 2 cables negros.
Archivos adjuntos ( para descargar)
Subir
OFERTASVer todas
  • Boss Katana 50 MKII
    249 €
    Ver oferta
  • Harley Benton TE-52 NA Vintage Series
    169 €
    Ver oferta
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
Solución elegida por el creador del hilo (xirabat)
toni diaz
#2 por toni diaz el 25/04/2023
Todas esas G son tierra (masa) y están interconectadas interiormente, así que tan solo coloca donde quieras todas los cables de masa siguiendo el esquema
Subir
1
TorreznosClasicos
#3 por TorreznosClasicos el 28/04/2023
Buenas.

No te pienses que es fácil. No tienes equipo para ver si tienes por ejemplo un falso contacto. Si no va, pues ve a un luthier. Si es una LesPaul de verdad de las que pone Gibson en la pala vete a un luthier inmediatamente y no lo intentes tú.
Si no es una guitarra cara entonces vamos a intentarlo.

Los puntos (puntos de conexión) que las instrucciones llama 1 G 2 G 3 G 4 G . . . si no te importa los voy a llamar A B C D . . .hasta la J , así que el que yo llamo D = "G - Switch Black Wire 1 (Ground)"

A CONECTAR EL SWITCH - Parece que el switch tiene cinco cables que son los puntos C, D, G, H , I. Confírmalo. Intenta cablearlo a C D G H I según los colores.

A CONECTAR LO QUE NO ES EL SWITCH - Te quedan los puntos A B E F J , A B es para la pastilla del puente, y E F para la del mástil.
Si te pica la curiosidad busca en google "humbucker color codes" y mira las imágenes. Si puedes, busca esta imágen en la marca de tus pastillas.
Si las pastillas son baratas entonces tendrán dos cables rodeados por una malla metálica.

LA CONEXIÓN DE LAS DOS PASTILLAS PARA FORMAR UN HUMBUCKER - Si las pastillas son caras entonces tendrán cuatro cables rodeados por una malla metálica. Dos de esos cables estarán ya conectados el uno al otro. Mantén esa conexión y tápala con cinta aislante para que no toque ninguna pieza metálica y te quedes con la mitad de sonido. Tras eso, te quedan otros dos cables rodeados por una malla metálica.

CONECTA LAS PASTILLAS - Ahora tienes dos cables de cada pastilla para conectar. Elige un color, el de la pastilla del puente ponlo en el punto A, y el de la pastilla del mástil ponlo en el punto E. El otro cable de la pastilla del puente ponlo en el punto B, y el de la pastilla del mástil ponlo en el punto F.

CONEXIÓN A MASA - El punto J es el que te queda. Conecta con él la malla metálica que rodea cada uno de los cables de los humbucker, y también el cable que te viene del puente (supongo que habrás abierto la guitarra y lo habrás visto)
Tres cables en un mismo punto de conexión. Espero que te quepan.

Suerte.
Saludos
