Yamaha pacifica Seymour duncan

En esa perspectiva no veo un pijo, pero bueno entiendo que has colocado los cables rojo,blanco en la patilla del selector de pastilla donde estaba la division de bobina de la anterior pastilla en la posicion puente + medio, y de ahí el cable blanco hacia la patilla central de uno de los 2 cicuitos del push pull.
Eso es correcto pero no lo mas deseable. Asi pierdes la posibilidad de usar la humbucker completa junto a la single del medio.
Quita el cable blanco y suelda los rojo y blanco al pin central de cualquiera de los dos circuitos verticales del push.
Para que haga la funcion de separacion al tirar del pote de tono, la patilla de arriba de donde has soldado el R/B tiene que ir a masa. Por lo que debes soldar un cable de ahí hasta la carcasa del pote de volumen.
Espero la esplicacion sea sencilla de seguir

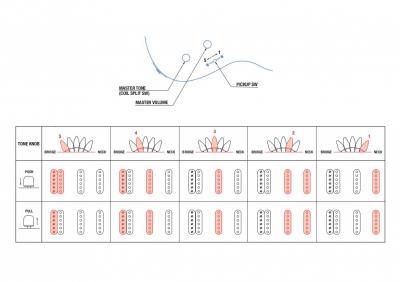

No sabia que se podía utilizar la doble pastilla con la del medio,de todas formas yo lo quería como estaba con la anterior pastilla,como viene en esta imagen,lo que pasa es que cuando levantas el pote de tono en vez de sonar la pastilla que esta al lado del puente suena la otra la que esta mas cerca de la pastilla del medio.

OK.
Entonces tienes que invertir el cable negro con el verde.
Claro, esto lo pone en las instrucciones de montaje de la pastilla.
Cuando tu colocas es cable verde al vivo y el negro a masa está en fase con las pastillas Fender. y cuando la seleccionas en single, suena la pastilla más aproximada al puente, o bobina sur de la pastilla.
Entonces eso es, cambia de posición el negro y el verde.

Ahora esta perfecto,muchas gracias a los dos por responder

Un Saludo

El cable rojo y blanco no lo sueles al selector de pastillas.
Déjalo soldado al cable blanco que va a switch.
Y aísla de algún modo la unión de estos cables.
Con cinta aislante o funda termo retráctil.

Si utulizas el selector de pastillas para anular la bobina solo lo hará en la posición 4.
Con el pote lo hará cuando tu quieras y puedes sonar en ' single ' en la posición 5.
