Yamaha pacifica Seymour duncan

  • 1
FranciscoCrespo
#1 por FranciscoCrespo el 29/12/2018
Hola, a ver si alguien me puede ayudar a poner la seymour duncan JB en la yamaha pacifica 112v con push-pull Coil Split,la anterior pastilla tenia 3 hilos pero esta tiene 5,he mirado los diagramas en la pagina de seymour duncan pero no tienen exactamente el mismo circuito que la guitarra ya que esta tiene un volumen y un tono.

Os dejo una foto con la pastilla que llevaba puesta
Archivos adjuntos ( para descargar)
Subir
toni diaz
#2 por toni diaz el 29/12/2018
Muy facil, verde + malla a masa, blanco y rojo unidos y al push pull, negro al selector de pastilla
Subir
FranciscoCrespo
#3 por FranciscoCrespo el 29/12/2018

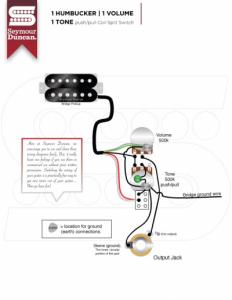

Como esta imagen dices
Archivos adjuntos ( para descargar)
Subir
toni diaz
#4 por toni diaz el 29/12/2018
Si claro
Subir
FranciscoCrespo
#5 por FranciscoCrespo el 31/12/2018
A ver ,si la pongo como en el dibujo la pastilla doble me suena en todas las posiciones,he puesto el cable negro en otra patilla del selector y ya parece que va bien, el problema es que al hacer el push pull suena casi igual que cuando no lo hago, no suena tan agudo como con la anterior pastilla (la que he puesto es una seymour duncan JB)
Subir
toni diaz
#6 por toni diaz el 31/12/2018
La patilla de abajo del push pull esta a masa?
Subir
FranciscoCrespo
#7 por FranciscoCrespo el 31/12/2018
Una de ellas si
Subir
toni diaz
#8 por toni diaz el 31/12/2018
Entonces debería estar todo correcto, de todas maneras lo mejor es subir un par de fotos cercanas.
Subir
FranciscoCrespo
#9 por FranciscoCrespo el 31/12/2018

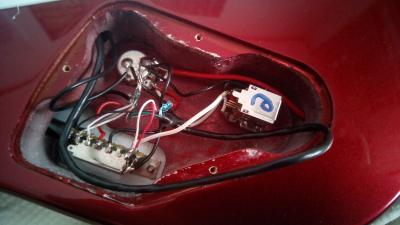

Mira a ver si lo ves bien
Archivos adjuntos ( para descargar)
Subir
Kenworht
#10 por Kenworht el 01/01/2019
A la unión de el cable rojo-blanco le has soldado un cable blanco. Debes poner funda termo retráctil ahí para aislar del circuito esa conexión.
La punta del cable blanco que has unido ahí va soldada a el switch del pote de tono uniendo o no a masa mediante ese switch.
Subir
Kenworht
#11 por Kenworht el 01/01/2019
El cable rojoblanco no va soldado a la masa del selector como parece que se ve e la foto.
Va soldado solo al cable blanco que a al switch del pote de tono..
Subir
FranciscoCrespo
#12 por FranciscoCrespo el 01/01/2019
#11 Donde están soldados el cable rojo y blanco no es masa,la masa son los dos de al lado,el que no tiene ningún cable y el del cable negro
Subir
