Unas cuantas dudas cableado les paul

Javiduran
#1 por Javiduran el 08/04/2014
Buenas.
Archivos adjuntos ( para descargar)
Subir
OFERTASVer todas
  • -18%
    Warm Audio Foxy Tone Purple 70th Fuzz
    129 €
    Ver oferta
  • Boss Katana 50 MKII
    255 €
    Ver oferta
  • Harley Benton TE-52 NA Vintage Series
    169 €
    Ver oferta
Javiduran
#2 por Javiduran el 08/04/2014
No se por que no han salido los comentarios...
Bueno las dudas son:

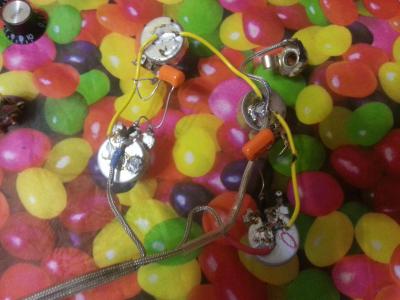

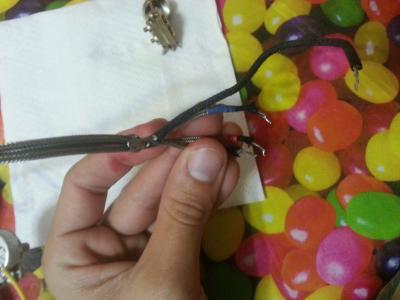

1.En el conjunto general de cables, se ven 4. Uno para cada pastilla y el otro para el selector supongo. Pero el cuarto es un cable negro que esta solado ahi mismo... es decir que solo tiene un extremo, eso sería para la masa???

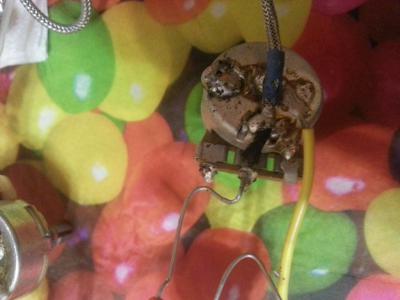

2. El cable amarillo que va sobre los potes es para la derivación a tierra? En ese caso deberia de unirlo a otro y derivarlo no??

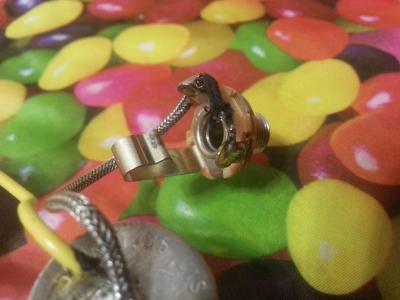

3. En el jack se ve que hay un mini cable soldado de la salida al otro.. ni idea de para que es
Subir
Javiduran
#3 por Javiduran el 08/04/2014
Echando cuentas, también me he fijado en que del masacote ese de cables... la azul va al puente, la roja al mastil.. pero y los otros dos??

He estado viendo este diagrama... pero me ha liado más que ayudarme xD, sobretodo porque la masa que hay que llevar al puente no la veo por ningún lado
http://a1.ec-images.myspacecdn.com/images02/46/82b6f634315447aeb1455b75a4684e92/l.jpg
Subir
fonseca_bg
#4 por fonseca_bg el 08/04/2014

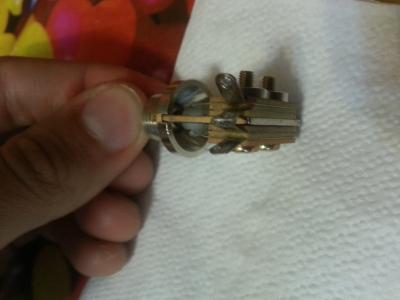

1/ Los cuatro cables al selector. Uno de cada pastilla a cada pin lateral del selector. El tercer cable corto, al pin del centro (son dos juntos). El cable largo al pin del otro extremo.
2/ el cable amarillo es masa, y la malla también es masa
3/ no es un mini cable. Es un cable que va del selector (el largo) al Jack. El cable va recubierto por la malla. Malla=masa
La masa hasta el puente la sacas con un cable nuevo desde un punto de masa...
Subir
angelred
#5 por angelred el 08/04/2014
Hola, a ver si esta te aclara algo mas, aunque sean de cuatro cables ten en cuenta solo los que van a los potenciómetros de volumen y los de masa,

http://www.seymourduncan.com/support/wiring-diagrams/schematics.php?schematic=2h_2v_2t_3w
Subir
Javiduran
#6 por Javiduran el 08/04/2014
El ''largo'' de los 4 es que está como soldado encima de los otros tres, del rojo, el azul y el otro, por eso pensaba que era de masa
Subir
angelred
#7 por angelred el 08/04/2014
El "largo" esta soldado en la malla de los otros tres cables, que los recubre, debería de ser masa.
de todas las maneras sigue los cables para que veas de donde vienen y puedas seguir los esquemas, así te puedes hacer una idea.
El fondo de las fotos no ayuda mucho y no dan ganas de fijar la vista.
Subir
