Bienvenido al foro.
¿ Cómo "surgió" el problema ? ¿ De la nada o después de alguna acción concreta sobre la guitarra ?
Por lo pronto revisar cableado y que la masa esté haciendo contacto con el puente/trémolo o lo que corresponda según marca y modelo.
1
Responder
Citar
A veces el problema no está en la guitarra, sino en el sitio donde estás tocando (el enchufe, algún aparato cercano que manda interferencias). Verifica eso antes de toquetear la guitarra.
El apantallado es para quitar esos ruidillos, pero a lo mejor te lías y luego el problema es un cable medio suelto o lo que he dicho antes.
Y las pastillas singles meten más bulla que las dobles, eso también tienes que tenerlo en cuenta.
1
Responder
Citar
#1
Si hace ruido de masa y no suenan las pastillas lo más probable es que tengas suelto un cable del jack.
1
Responder
Citar
No sé si se enviara el mensaje en el lugar correcto.
Sucede que alguien metió mano en la electrónica y de ahí que la guitarra no suena. He revisado los diagramas de cableado (específicamente el de esta guitarra), las conexiones están bien, pero no sé qué faltará. Tengo como 2 dudas:
1. El cable que va de los resortes a los potenciómetros, ¿Se conecta al volumen o al tono?
2. Los cables que van a los potenciómetros, deben hacer contacto con el potenciómetro y no quedar sobre otro cable?
Agradecería mucho su ayuda 🙏
Responder
Citar
1- A cualquiera de las dos carcasas, deben estar puenteadas entre ellas así que cualquiera vale.
2- No entiendo bien la pregunta. A masa no hay problema mientras esté bien soldado. Con las patas del potenciometro no hay mucha opción.
Responder
Citar

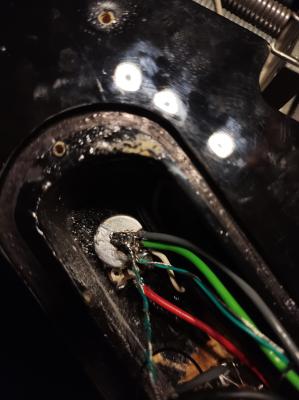

Voy a adjuntar una foto, por qué veo que es mucho estaño y no sé si está bien
Responder
Citar
Muy fea soldadura. No se ve el estaño derretido pegado al pote.
¿Puedes comprobar la continuidad entre el pote y el resto del circuito?
Responder
Citar
Si, medi continuidad y todo está bien. Pero fui cable por cable
Responder
Citar
#8 Si puedes adjuntar otra foto donde se vea de dónde viene cada cable estaría mejor pero, para empezar, creo que has conectado todo a masa, incluida la señal.
Me sobran cables a masa por ahí....
Responder
Citar

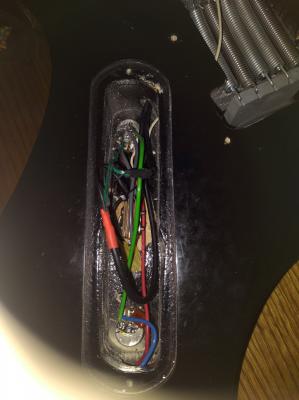

Envío foto del todo sistema eléctrico. Me guíe por este diagrama:
Archivos adjuntos (
loguéate para descargar)
