Sorteo pedal WoollyPedals

paco
#49 por paco el 24/07/2021
Coño! Me acabo de apuntar al sorteo sin saber que ya había terminado :russian_roulette: :risa:
Subir
Woolly Pedals
#50 por Woolly Pedals el 28/09/2021

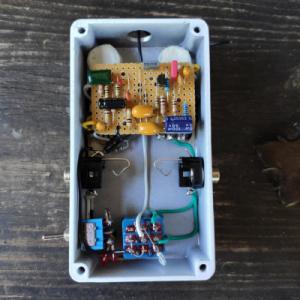

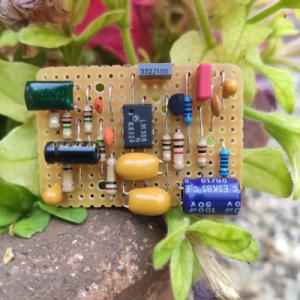

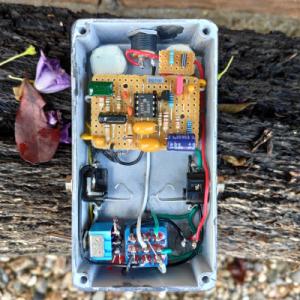

Disculpad la demora! Os dejo aquí una foto del circuito y de las tripas. Se ha usado un chip LM308 Motorola como en los primeros RAT. También se han usado condensadores de tántalo para la parte de la señal como en el antiguo.

El circuito es un RAT vintage con algunos añadidos:

1) Mini switch de 3 posiciones
2) Control de pre gain

El mini switch permite alterar el la señal modificando la configuración de los diodos de clipping:

RAT: rat stock con diodos de silicio
Turbo: diodos led rojos en lugar de los de silicio. Es la configuración del propio Turbo Rat, que sacaron posteriormente. Considerablemente menos compresión que con la posición RAT y más chicha
Loud: esta posición elimina los diodos de cliping del circuito. Consiguiendo mucha menos compresión y mas chicha aún

Tanto en la posición RAT como en la Turbo los diodos se encuentran en configuración asimétrica.

El control de pre-gain es un control fino. Suaviza ese ataque tan característico pero muy poco a poco. Con el pote a las 5:00 (máximo) este queda fuera del circuito puenteandose totalmente.

Con el pre-gain al máximo y el switch en posición Rat, se tiene un RAT vintage tal cual.

El resto son los controles clásicos del Rat: Distortion, Filter y Vol.

En unos días postearé la caja y como acabó finalmente. El ganador lo recibirá en los próximos 2-3 días.

Saludos ;)
Archivos adjuntos ( para descargar)
Subir
4
Nacho
#51 por Nacho el 06/10/2021
Trabajo espectacular.... Y con un montón de combinaciones posibles que lo harán un pedal muy versatil.

Que lo disfrute el agraciado...
Subir
1
Woolly Pedals
#52 por Woolly Pedals el 08/10/2021
#51 Gracias Nacho. Las opciones de clipping del RAT son muy variadas. Merece la pena totalmente ampliar las opciones.

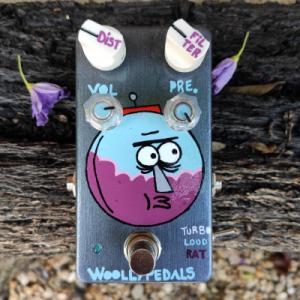

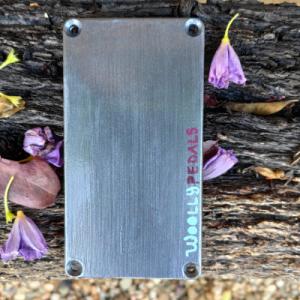

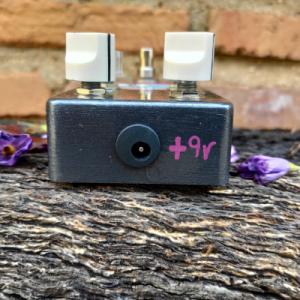

Dejo unas fotos del pedal una vez acabado. Está pintado en un negro perla metalico y lleva un barniz brillo.

Saludos!

Archivos adjuntos ( para descargar)
Subir
2
