Semi proyecto explorer

cucaracha_nick
#1 por cucaracha_nick el 11/02/2012
Bueno, por fin empiezo a poner aquí mi “semi-proyecto”. Es sólo semi, porque el mastil lo compré. Es la primera vez que uso una fresadora y una sierra eléctrica y el mástil me parece mucho más complicado de hacer y creo que se necesitan muchas mas herramientas y más precisión.

Lo primero es lo primero, Agradecer especialmente a DEMOLITION su página web, y sus explicaciones paso a paso de cómo hace sus guitarras. Si no hubiera visto esa página, no creo que hubiera intentado hacerme esta guitarra. Ya que es un apasionado de las explorer espero que se pase por mi post algún día y comente algo y me corrija errores, seguro que cometo muchos.

También doy las gracias a todos los que comparten sus logros y errores en este foro, porque cogiendo ideas de un lado y otro, va saliendo mi guitarrilla. Intentaré compartir también lo poco que sé.

Y a FRASCO, que siempre está por aquí echando una mano, y que ya me ha resuelto alguna que otra duda.
Gracias de verdad.

En realidad hace meses que empecé con esto, pero como no dispongo de mucho tiempo, hay veces que no hago nada en semanas, no quería empezar el post para poner una foto de la madera y dos meses después otra de la sierra que me había comprado...

He esperado para que se viera un poco de avance, jejeje, ...pa que me deis ánimos y eso...

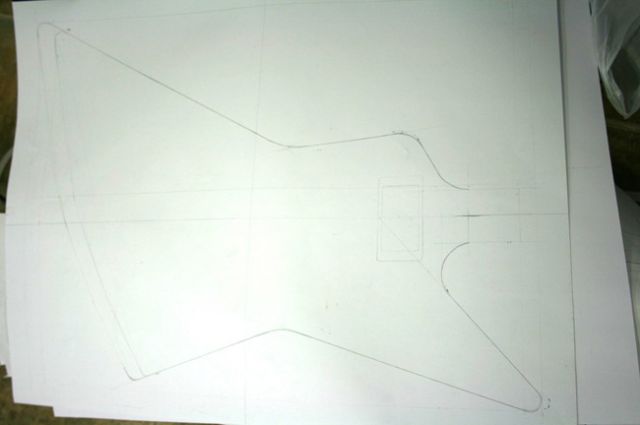

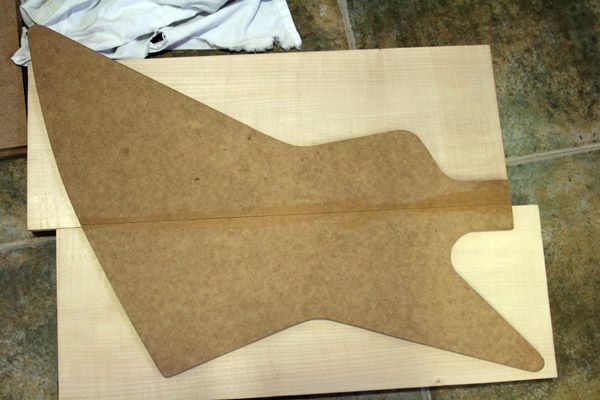

Bueno... vamos a ello, lo primero, el plano.

Como veis en la foto, tuve que recortar un poco el tamaño de la guitarra (por la parte de atrás). No encontraba madera de las medidas necesarias, la explorer es muy grande. Alguien me aconsejó hacerla con un trozo central y añadir a los lados para los picos, pero prefería que la unión fuera por el centro del mastil.

De todas formas tuve que añadir un trozo para el pico de arriba.

La madera.

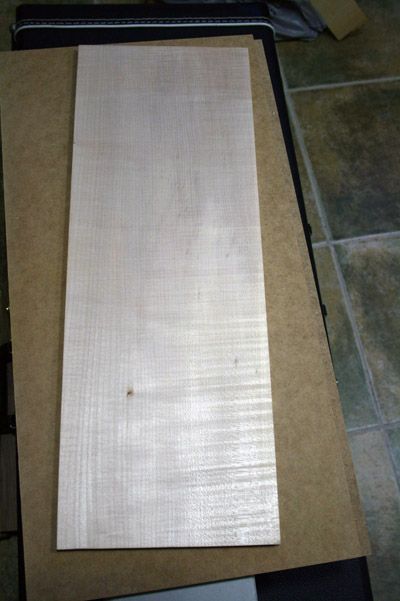

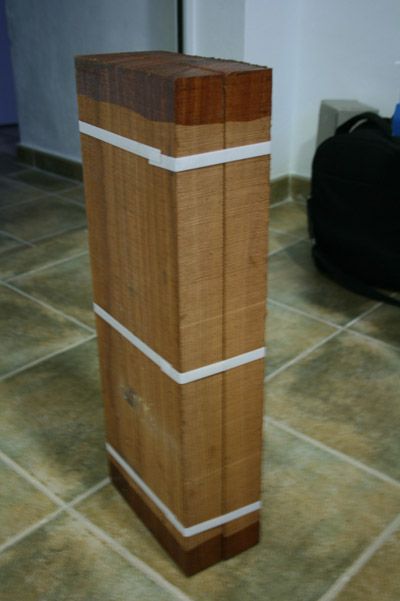

Estoy usando caoba africana, y una tapa de arce flameado. No Se nota demasiado el flameado, pero no encontré otra cosa. En la foto del arce si que se notan un montón las “ondas” de la madera, pero en realidad no se notan tanto, ya haré pruebas con tinte negro para realzarlas un poco.

Las fotos

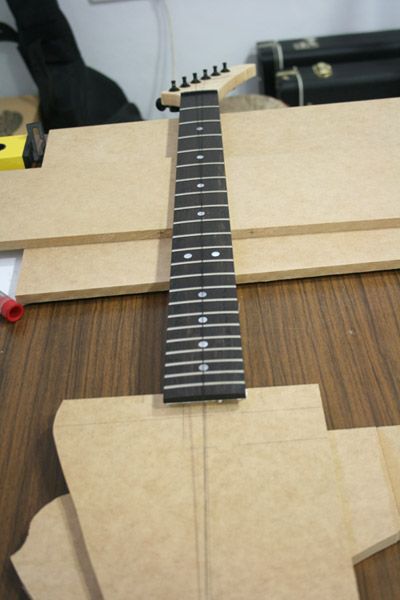

Unos tablones de DM para hacer la plantilla para la fresadora y

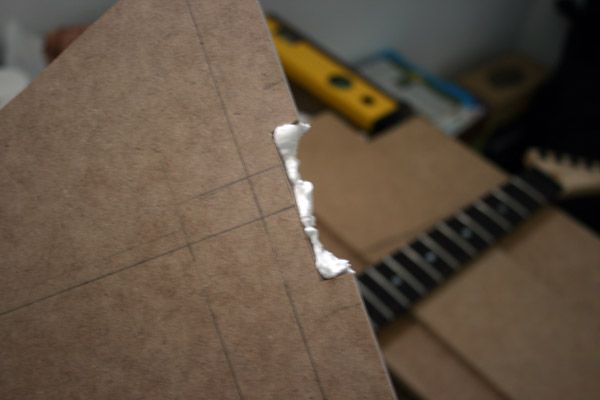

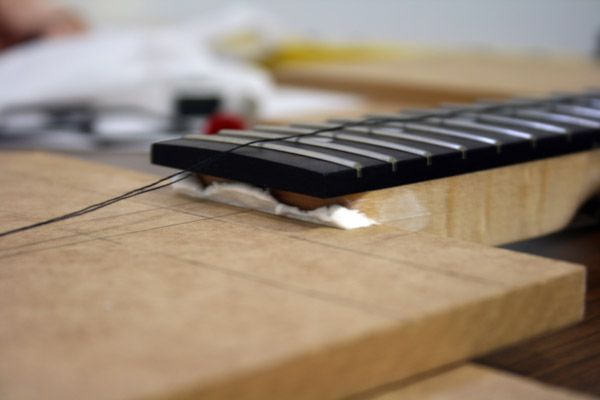

Preparando la plantilla para el zoque del mastil.

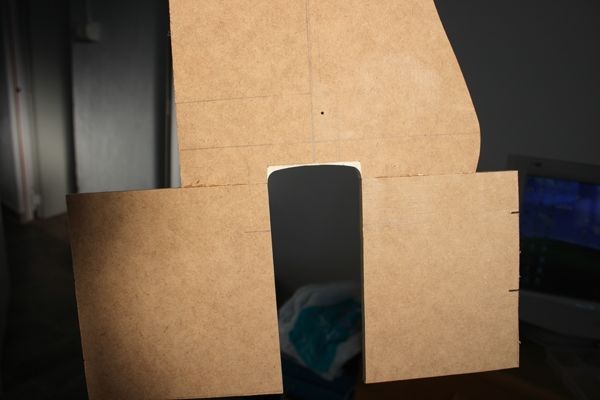

y lista la plantilla para el zoque del mastil

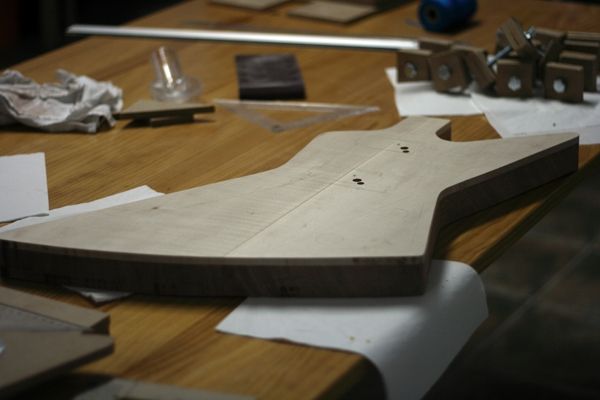

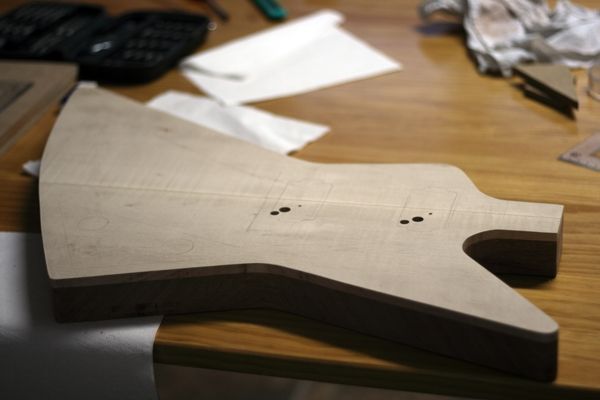

el cuerpo recien fresado

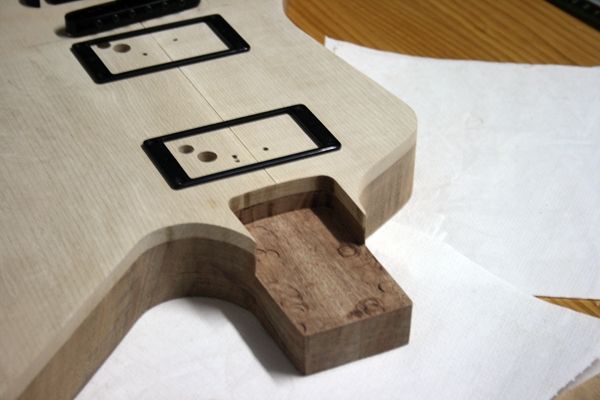

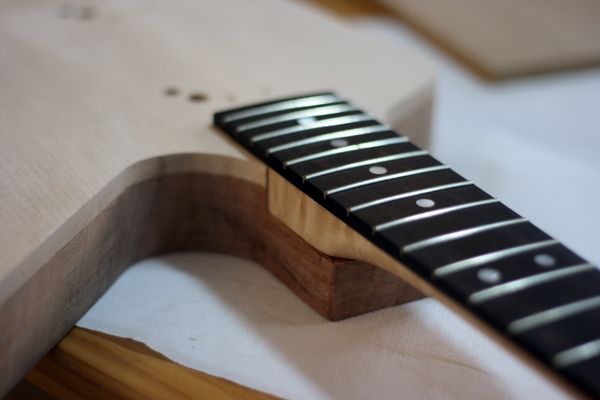

El hueco para el mastil, todavía con las marcas de la fresadora y ya poniendole por encima el puente y los anillos de las pastillas para ir viendo el resultado final

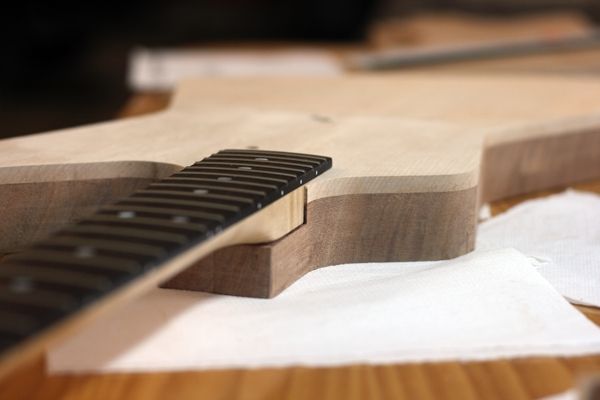

Encaja perfectamente

Se va quedando chula no? para ser la primera... estoy ilusionao con mi criatura, jejeje

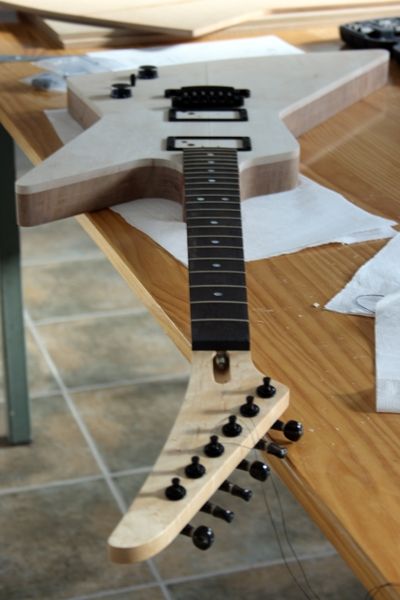

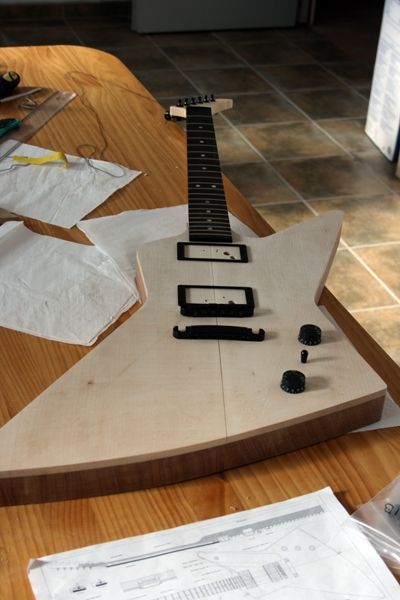

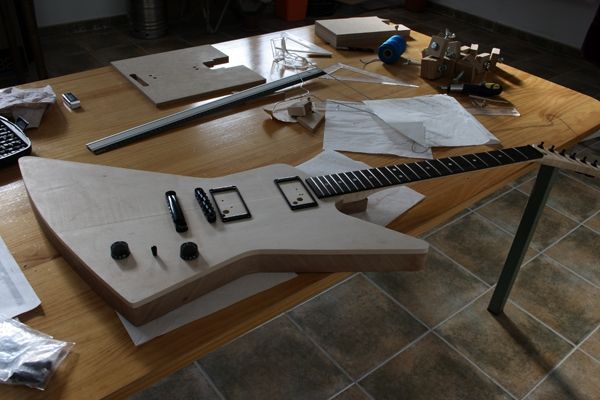

Con los elementos superpuestos otra vez, para la foto oficial, jijiji

Bueno, hasta aquí mis avances de momento, espero que os guste... y preguntad y comentad lo que querais.

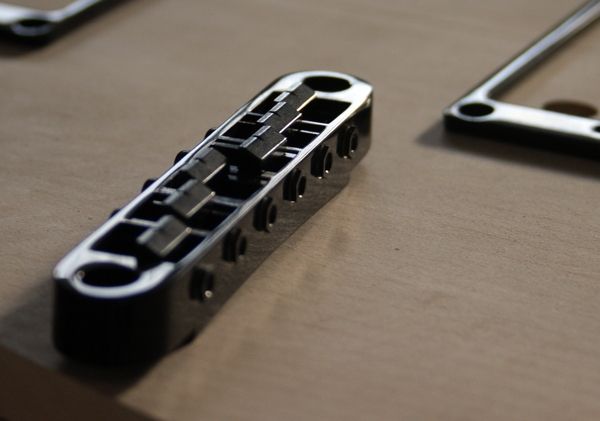

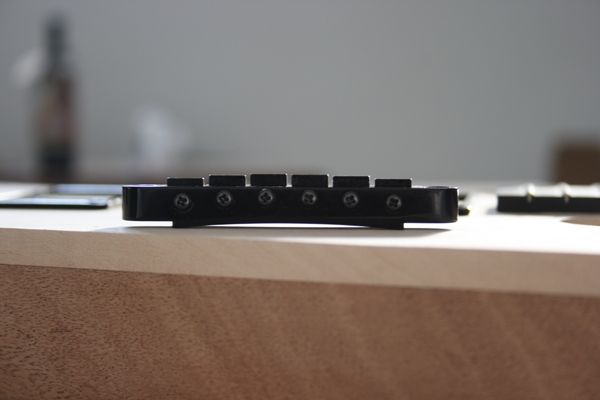

Una pregunta para los expertos. Las muescas de las selletas del puente no llegan hasta el filo de la selleta, no se si me explico, aqui se ven las muescas por la parte de atras

pero no llegan al filo, justo donde empieza a quedar la cuerda al aire no tiene muesca

Sería conveniente limar un poco?, le voy a hacer un rebaje para el puente y no se si al tocar y tirar de las cuerdas hacia arriba se saldrán de su sitio, sobre todo si afino la guitarra un tono más baja, que las cuerdas estarán menos tensas. ¿Que me decis?
Subir
2
elderico
#2 por elderico el 11/02/2012
Macho que trabajo más fino! :ok:
Me estoy leyendo el post y me he acordado de cuando entré en el foro... las mismas referencias.

En cuanto a tu consulta: no limes las selletas del puente. No te preocupes que no se van a salir las cuerdas, si tienes mania con la tensión de las cuerdas ponle un calibre superior; yo estoy acostumbrado a usar del 9 y tengo una yamaha afinada en drop d y con un 10 mejora la tensión. El quintado necesita (en mi humilde entender) de un punto específico que es el filo de la selleta. Esa muesca que quieres limar se irá haciendo con el tiempo y en el sitio exácto. Yo dejaria el puente tal cual está (aunque a posteriori siempre puedes limarlo ;))

Lo dicho cucaracha, me quedo por aqui que tiene muy buena pinta :victoria:

Ahora a por el fresado de las pastillas y la electrónica
Subir
--360037--
#3 por --360037-- el 11/02/2012
curioso sistema para hacer la plantilla del zoque... :ok:

Haced el favor de no enseñar más maderas que me corroe la envidia y se me pone el gas por las nubes :D

buen curro, me apunto.

PD.- el mástil tiene buena pinta, ¿donde lo has pillado?
Subir
cucaracha_nick
#4 por cucaracha_nick el 11/02/2012
Muchas gracias Psikot, todo un honor tu respuesta, y tu singlecut y tu V, una pasada amigo.

Lo de la plantilla tiene su explicación, el zoque tiene una forma mas o menos "trapeziodal", es más ancho en la parte del cuerpo de la guitarra que en el otro lado, entonces primero hice el "molde" de la curvilla de atras solo, como se ve en la foto esa de la masilla blanca, y despues le pegué los laterales con el ángulo adecuado. Improvisación, pero quedó al pelo, ya pondré foto para explicarlo mejor.

El mastil es de Warmoth.
Subir
francisco javito
#5 por francisco javito el 11/02/2012
Tiene una pinta estupenda sigue así que vas genial, solo una pregunta ya has hecho las cabidades de la electronica, porque si has encolado ya la tapa luego va a ser complicado
Subir
cucaracha_nick
#6 por cucaracha_nick el 13/02/2012
Muchas gracias francisco javito.
francisco javito escribió:
solo una pregunta ya has hecho las cabidades de la electronica, porque si has encolado ya la tapa luego va a ser complicado


La cavidad de los potes todavía no, lo que si hice fue ranuras desde los huecos de las pastillas y del puente (para la tierra) para meter los cables antes de pegar la tapa, y le metí un trozo de cuerda para que no se llenara de cola. Cuando pegué la tapa y la dejé bien fija, saqué las cuerdas. Por eso los agujeros de la zona donde irán las pastillas..., de esas ranuras no hize foto...
Para el hueco de atrás de la electrónica espero no tener problemas despues. Cuando lo haga, encontraré los agujeros de las ranuras que he dicho antes
Subir
kzsurf
#7 por kzsurf el 13/02/2012
hostía....está quedándo de fábula, me gusta una explorer con tapa de arce! te sigo...
Subir
cucaracha_nick
#8 por cucaracha_nick el 15/02/2012
Muchas gracias ederico por tus consejos y por tus piropos pa mi trabajo, jejeje. Tienes razón, de momento lo dejo asi, siempre estoy a tiempo de limar despues.

Y muchas gracias a ti tambien kzsurf. Espero poner algún avance pronto.
Subir
dario_axariel
#9 por dario_axariel el 15/02/2012
ya quiero verla terminada
Subir
frasco
#10 por frasco el 17/02/2012
tiene una muy buena pinta el proyecto :ok:
Subir
mohicano62
#11 por mohicano62 el 17/02/2012
Eso es pulcro y esmerado , eso siempre se agradece. Te seguimos con interés colega.
Subir
francisco javito
#12 por francisco javito el 17/02/2012
Esta muy chula la guitarra :bien: :si: :ok: :bien:
