Sellador para condensadores

Solucionado
Lolablues
#1 por Lolablues el 26/09/2022
Hola,
Hace unas semanas cambié los condensadores de mi Fender. Todo correcto, cero ruidos.
Para sellarlos y que no se movieran por el calor, vibraciones, etc usé una pistola de pegamento de silicona..

La semana pasada noté unos ruidos que me extrañaron, parecían los típicos de fallo en condensadores o en las válvulas de potencia.
Abrí el amplificador y, efectivamente, la silicona de unos condensadores se había derretido, había caido a otra placa, los condensadores bailaban...
Los de al lado estaban perfectos, imagino que porque el calor le está llegando de unas resistencias cementadas que están justo debajo.

La pregunta ¿qué material usáis para sellar los componentes que, como éste, se ponen excesivamente calientes?

He estado leyendo y veo gente que usa silicona, otros silicona RTV, otros bridas, otros comentan que la silicona puede dañar el circuito.... el mundo de las siliconas es muy muy amplio...

Gracias de antemano.
Subir
Solución elegida por el creador del hilo (Lolablues)
Lolablues
#7 por Lolablues el 04/10/2022
#6 Gracias por el consejo.
La verdad es que lo que recomiendan ahí son más resinas epoxi aunque hay de todo.

Al final he encontrado un producto, Kafuter K-704, que parece que es específicamente para esto.
Me llegará dentro de unas semanas de la China...

Mientras tanto he echado una barra de pegamento caliente de Dremel que aguanta 165ºC... espero que sea suficiente.
Ya lo comprobaré en el próximo ensayo largo.

Gracias a todos por los aportes.
OFERTASVer todas
  • Kemper Profiler Stage
    1.650 €
    Ver oferta
  • Harley Benton TUBE15 Celestion
    111 €
    Ver oferta
  • Harley Benton ST-20HSS SBK
    111 €
    Ver oferta
rockero02
#2 por rockero02 el 26/09/2022
Primero que nada ¿para que sellar los componentes?

He armado varios circuitos sin sellar y sin problemas.

Además que al momento de reparar, será un dolor de cabeza retirar el material.

Lo único que veo es el famoso "mojo" de que nadie copie tu circuito.
Subir
Lolablues
#3 por Lolablues el 26/09/2022
El motivo es que esos condensadores están muy cerca de unas resistencias cementadas que, al ser vertical la PCB, pasan todo el calor a estos.
Esto provoca que se calienten las soldaduras y con las vibraciones acaben formando soldaduras frías.
Está silicona evita que se muevan y se dañen las soldaduras o algo más en el circuito.

No es una cosa tan extraña. Se usa en muchos circuitos. Es la típica silicona/pasta que se ve en PCBs de varios tipos, no solo amplificadores.
Parece el típico pegamento de silicona caliente pero como comentaba, en este caso se derrite.

No hay nada de mojo de por medio.
Solamente calor de 600v...
Subir
Juan
#4 por Juan el 27/09/2022
Es que no es silicona. Es plástico. Hay siliconas, selladores y otras que incluso soportan alta temperatura

Esta por ejemplo
https://m.autodoc.de/ma-profesional/15078113?gshp=1&gclid=CjwKCAjwvsqZBhAlEiwAqAHElcUxo3Qs-l7NglY2kq7oXT8SN10-jE7sO261oEy_lqrdkTC-kOMz7RoCjHMQAvD_BwE
Subir
Lolablues
#5 por Lolablues el 27/09/2022
Eso es.
He estado buscando por selladores, siliconas, plásticos... pero hay muchísima variedad, para hornos, coches, chimeneas...
Quería saber si hay alguno que me de la garantía que no afecta a la PCB, que no sea conductor, que no sea corrosivo...

Esta semana probaré con unas barras de pegamento de Dremmel que aguantan 160°C... a ver qué tal.

Gracias por el aporte
Subir
negroplastico
#6 por negroplastico el 04/10/2022
si lo que quieres es sellarlos, prueba con un liquido que puedes ver en pcbs de pedales chinos y de boutique que no quieren ser copiados (yo tiendo a huir de todo lo que contenga este sellador, pero si a ti te sirve....)

Lo puedes buscar como PCB Potting Compound o si no....
PINCHA AQUI

pero asegurate que soportan las temperaturas que necesitas ;)
Subir
Lolablues
#7 por Lolablues el 04/10/2022
#6 Gracias por el consejo.
La verdad es que lo que recomiendan ahí son más resinas epoxi aunque hay de todo.

Al final he encontrado un producto, Kafuter K-704, que parece que es específicamente para esto.
Me llegará dentro de unas semanas de la China...

Mientras tanto he echado una barra de pegamento caliente de Dremel que aguanta 165ºC... espero que sea suficiente.
Ya lo comprobaré en el próximo ensayo largo.

Gracias a todos por los aportes.
Subir
phakkito
#8 por phakkito el 07/10/2022
no es tan necesario.. pero si hace falta... silicona alta temperatura.

https://www.amazon.es/Visbella-Junta-Silicona-Juntas-Temperatura/dp/B0751HQTBL

eso si.. nunca en zonas de alta tension directa..... si para fijar un condensador a pcb, placa etc...

un saludo
Subir
Lolablues
#9 por Lolablues el 07/10/2022
#8 Claro, son los condensadores primeros, los que filtran a la entrada del transformador. Por ahí pasan todos los voltios...
De ahí que por el peso, las vibraciones, el estar en vertical, etc acaben moviendose y dañando las soldaduras.

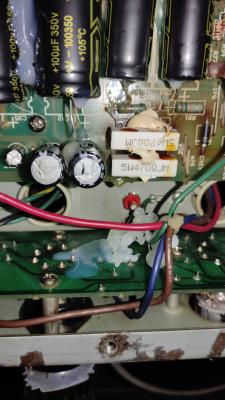

Os dejo una foto del ampli.
Las resistencias blancas se ponen a mil. Es un fallo habitual en los Blues y Hot Rod Deluxe. En diseños posetriores las cambiaron de sitio.
Podeis ver los condensadores arriba y el pegamento derretido por todas partes.
La silicona que hay en las resistencias la eché hace muchos años. Ya no recuerdo la marca. Posiblemente fuera No mas Clavos o similar. De ahí esos manchurrones. Esas resistencias quemaron la placa, rompieron pistas.... Un destrozo importante que conseguí arreglar.
Al cambiar los condensadores (ya tocaba después de 30 años) los fijé con pegamento de silicona, el de la pistola, que obviamente no sirve para este caso concreto.
En los que están más alejados no ha habido problema.

Hoy le daré un calentón de unas horas a ver si aguanta el pegamento de silicona que eché.
Si no a aguantar con otro ampli hasta que llegue el bueno.
