#1140

El sábado probamos cosas buenas, dos Tube Screamer apilados con Strato (que sonaba a puro SRV), el Violet Ram's Head, el Rat... Y nos faltó tiempo (como siempre, pero al menos os conté la bancarrota de EHX en los 80's 🤣🤣🤣)

#1141 Los dos TS Sumados gloria bendita!! No me lo esperaba..
Pero Si el Violet y Rat canela también

Y para acabar los pedales del curso, no podía faltar un Klon.



y, la casualidad, el sábado hablaba con Marc de Dame Cuerda y 32 Guitars sobre el Boss OD-3. Y el domingo vi un post aquí, donde se hablaba del mismo pedal, así que la ficha de hoy es clara...

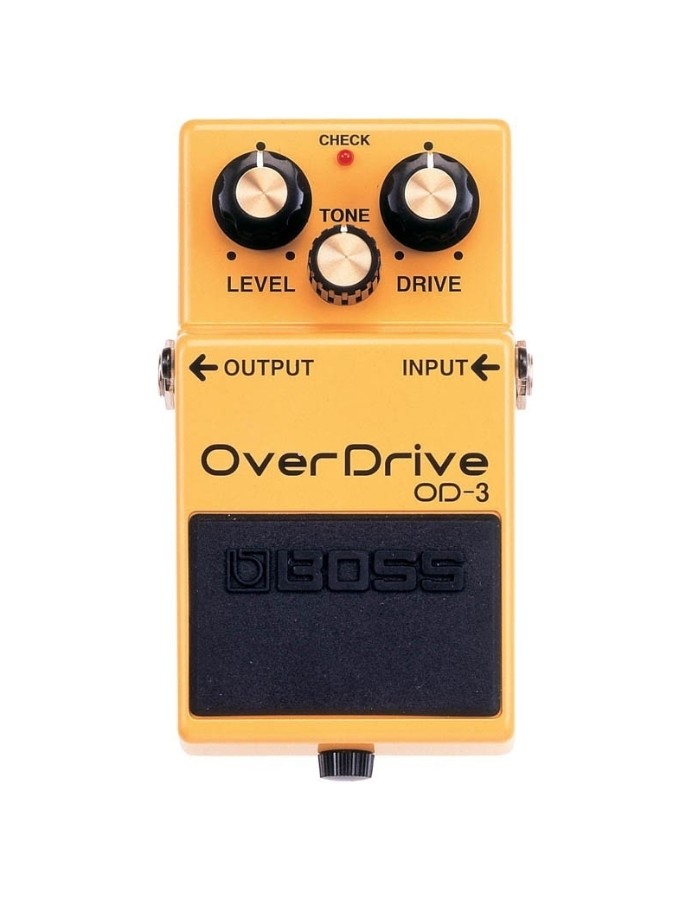

BOSS OD-3

HISTORIA

El Boss OD-3 salió en agosto de 1997, y su idea era que siguiera un poco el mismo concepto que el BD-2 y como sucesor del OD-2R bajo el concepto de Dual Stage Drive Circuit (Circuito de Overdrive de dos etapas). En esa época Boss intentaba buscar crear nuevos Overdrive con buena respuesta dinámica pero con mayor capacidad de reproducir todas las frecuencias sin recortar graves. El pedal sigue siendo uno de los fijos de la linea de pedales Boss.

CIRCUITO


Ojo, que el circuito tiene bastantes cositas.

Siguiendo la estela del BD-2 lo primero que vemos es que el circuito usa el sistema en las etapas de clipping del amplificador operacional discreto (básicamente significa hacer el circuito de un chip tipo JRC 4558D o TL072 con componentes individuales (transistores, resistencias, condensadores) en lugar de usar el chip).
Así por encima, tenemos un buffer de entrada (Q8 y Q10) después un par de filtros que recortan algo de medios y graves (aunque solo en el caso de usarlo con un bajo en la octava grave). Luego llegamos a la primera etapa de ganancia que usa diodos en posición de soft clipping. El potenciometro de DRIVE varía la ganancia de la primera etapa de clipping de 16dB a 43dB en los 1KHz y luego pasamos a la segunda etapa de clipping(que es un Booster de JFet con diodos en posición de soft clipping). C34 recorta agudos por encima de los 5.3KHz, R26 y C16 recortan agudos por encima de los 2.8KHz a la vez que cargan la salida de la segunda etapa y reducen agudos.
La primera mitad del M5218AL ofrece 15.5dB de ganancia. La otra mitad del chip parece una especie de mitad aguda de un control de tono James Baxandall con el control de agudos a la mitad. Después viene un control de tono tipo el del BD-2 pero cambiando ligeramente los valores de los condensadores y luego el control de LEVEL y ya para acabar, por fin, el Buffer de salida.

MÚSICOS FAMOSOS QUE LO HAN USADO

Johnny Greenwood (Radiohead), Joe Walsh (Eagles), Bruce Springsteen, Gem Archer (Oasis, Noel Gallagher's High Flying Birds)


Jonny Greenwood (Radiohead) en los ensayos de The Smile en diciembre de 2021 con su Boss OD-3

Vale, pero... ¿Cómo suena?

Ahí van unos cuantos videos.









Feliz OverMartes

Pppc escribió:

Y para acabar los pedales del curso, no podía faltar un Klon.

Que bonito ese klon.Hector!!!

Yo el otro dia pille uno por 15 Pavos  de segunda zarpa, y me ha sorprendido lo bien que suena.

#1144
Es un pedalaco, y más por lo que cuesta. En MetalTune tenemos uno desde hace años, pero murió a los 6 y 8 meses de comprarlo sin previo aviso. Espero que el tuyo te salga mejor.
Y en cuanto al Genghis Klon es una puta maravilla

#1145 Si ya vi el videos .Me gusto mucho.el mio metia unos ruidos de la leche.No habia manera de acerlo sonar .Lo limpie bien y ahora funciona perfecto..

#1145

Pues en breve (ahora después del curso de este jueves se me libera un poco la agenda) os vendrá un pedalitos nuevo para que le deis caña 🤘🤘🤘

#1146

El Klon es un circuito que mola mucho, yo a este último le he metido una nueva receta de diodos asimétricos y la verdad es que suena muy guapo y le da más caña la pedal.
Seguramente en breve sacaré una versión en formato más pequeño también del Klon, y si alguien tiene problemas con el buffer del Klon o con ruidos heterodinos (ruidos como de sirena, que puede pasar cuando se usa el doblador de voltaje junto a algunos pedales Strymon) que me contacte que también tengo una versión que soluciona eso y suena 99% igual que el original.

Saludos, sabeis si el joyo argos jf-23 tiene saturacion simetrica o asimetrica?
la verdad que no veo informacion.
https://www.joyoaudio.com/product/245.html

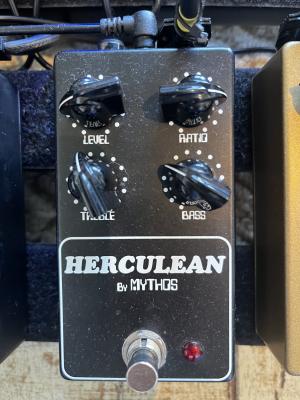

Hola a todos. Soy más de leer que de escribir por aquí, pero he sentido la necesidad de recomendar este pedal ya que no he leído absolutamente nada sobre él y puedo asegurar que es muy versátil y se deja acompañar muy bien
No fue fácil al principio pero como pasa con todos no?
Salud

#1148

En principio parece que está "fuertemente basado" en el Horizon Devices Precision Drive, si realmente es así, es clipping simétrico.

#1149

Viendo que originalmente (la V1) era la versión de Mythos del Tube Screamer 808 con mods, y que después ha derivado (la V2) en 4 controles y sonido Dumble, casi casi seguro que es una especie de clon del Zendrive, que es un circuito que suena muy bien y un sueño con Humbuckers.

#1147 hector tienes que hacer demo con dos l
klones sumados como alguna vez hablamos...

#1151

A ver si me lo puedo montar, de momento la que veo más cercana es mirar de hacer una demo con dos TS a la vez.
