Reemplazo de silicio para rangemaster

victron 2112
#1 por victron 2112 el 19/03/2020

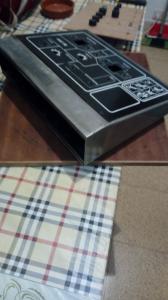

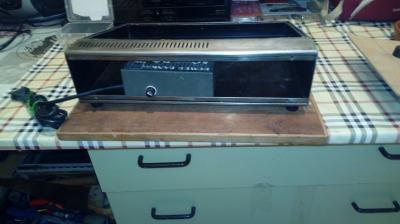

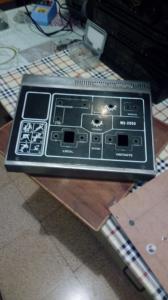

Hola.amigos diyer..andaba yo recageando varios pedales diyer y un muff orig usa modificado con elntone bypass a una carcasa grande procedente de una consola de mrcador de campo de futbol, si como.suena...pero.el.problema q me.trae aqui es q me.he caegado una.de las patitas del germanio que lleva el.kit de musukding del range master..q.ademas trae un.switch de tres posiciones...range clasic, y dos mas q.no.se.bien.pero cambia algo los medios..el.caso es que queria saber primero si podria sustituirlo por.uno.de.silicio y que modelo seria mas.idoneo,dado q.no.es buen.momento para hacer pedidos pues vete a saber cuando te llega.en.fin..de momento voy a sustituir este booster por otro para acabar el proyecto pero intentaria encontrar el.recambio de germ o.silic cuando se pueda..saludos
Subir
victron 2112
#2 por victron 2112 el 19/03/2020

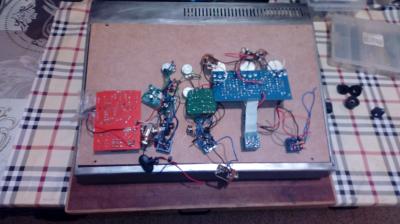

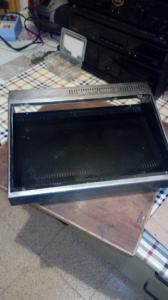

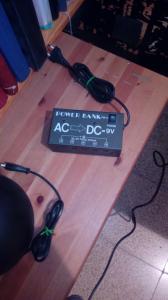

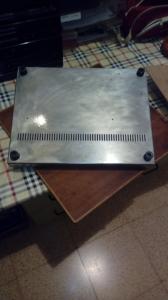

Unas imagenes del proyecto y aver si puedo enlazar con musikding para el germsnio...creo q lleva el ac128'', el proyecto consiste en meter un mxr dynacomp,un booster,un drive q es un clon del ross dist...casi lo.mismo q un mxr dist plus, y para finalizar un pi usa orig mod con tonebypass..y asi hacer un.muff superdeluxe,todo acabado en.una ab box para poder mandar dos señales a ampli etc..saludos
Archivos adjuntos ( para descargar)
Subir
victron 2112
#3 por victron 2112 el 19/03/2020

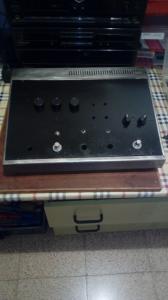

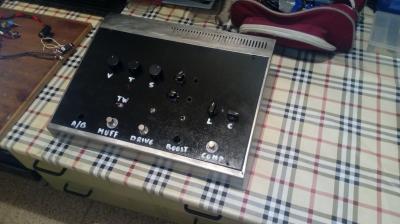

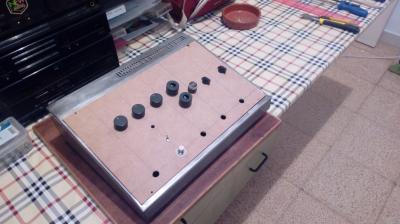

Aqui como va quedando el engendro saludos
Archivos adjuntos ( para descargar)
Subir
victron 2112
#4 por victron 2112 el 19/03/2020
El germanio que llevan los kits de musikding del rangemaster es el ac 125/128, segun disponibilidad..el mio es un ac125, hay posibikidad de sistituirlo oor algun siliio facil de encontrar?.?
Subir
txe
#5 por txe el 19/03/2020
pues con el tercero estos 2N5088, 2N3904, 2N4401, BC108, BC109, BC109C, BC183, BC183L, BC209C npn, parece ser que mirando solo hay que cambiar el condensador de polaridad a mi meda que algo no ira bien con ese mod ruidos y cosas de esas,
A ver si alguien lo ha hecho y te ayuda, lo mas sencillo es tirarte a los de ehx que hay una variedad grande de bossster o deriavados screaming (afilados), holy (gordo)... y son faciles en veroboard
Archivos adjuntos ( para descargar)
Subir
LANDA
#6 por LANDA el 21/03/2020
Yo monté una vez, una versión en silicio del Range Master en un "Protoboard" para probar como sonaba, y no me gustó...
El sonido con silicio es más afilado y con más brillo (chillón). Así que sustituirlo por uno de silicio lo convierte en un pedal distinto.
Aunque con niveles de señal pequeños, se comporta igual al original de germanio. Osea, en estas condiciones, es como un "Booster".
Recuerdo que usé un transistor 2N3904 y que la resistencia R1 de 470K, la sustituí por un potenciómetro tipo "Trimer" de 1Mega en serie con una resistencia de 100k.
También recuerdo que en otros foros recomiendan poner potenciómetros de ajuste incluso en el pedal original, para ajustar el famoso voltaje que llaman "el voltaje dulce".
Hay que ajustar este potenciómetro para lograr el mejor sonido. El valor original de la resistencia R1 de 470k no me funcionó bien con el silicio.

suerte.
Subir
victron 2112
#7 por victron 2112 el 21/03/2020
Gracias Landa, buena.info me.das...el.reemplazarlo con un silicio es mas por dejarlo funcionando hasta q pase todo eso del virus y poder hacer un pedido de ac125/128...y terminar el multiefectos analogico este q empeze el.sabado pasado...pero como tampoco he encontrado los silicios q se proponen en lo.q.acumulo de.destripar aparatos...al.final.he optado por montar un maxon dist/booster que tengo en lugar del range y asi dejar terminado el trasto...mientras pasa todo lo del confinamiento y tal...el.maxon.es una.especie de oveedrive/booster guarrete q no tiene nada q ver con el range..pero como digo asi termino ese proyecto y ya mas adelante lo volvere a insertar en la carcasa el range con su correspondiente germanio..se agradece la info lastima q trimmers tengo por casa pero transistores de silicio de los que proponeis..ni uno...bc550 de un fuzz que monte y algunos mas pero de.estos otros ni.uno...saludos..y fuerza...
Subir
victron 2112
#8 por victron 2112 el 21/03/2020

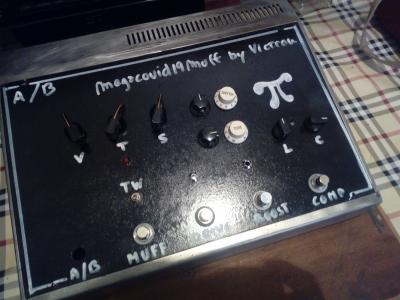

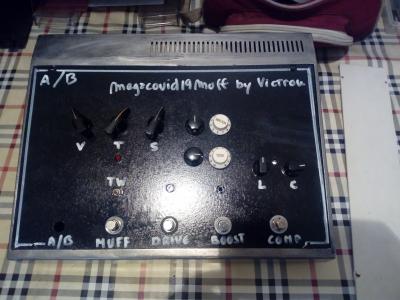

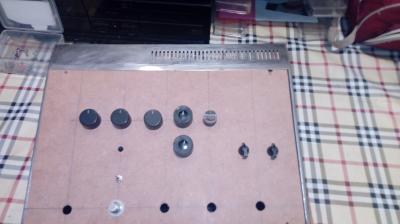

Casi a c abado ya elbicho..a falta del panal trasero con las entradas y salidas....
Archivos adjuntos ( para descargar)
Subir
