Proyecto de una Telecaster de zurdos a mi gusto

ivivan98
#1 por ivivan98 el 29/09/2018
Bueno, tras el proyecto exitoso de la Les Paul (que por cierto no acabé el hilo por falta de material visual :( ) , me voy a hacer una Teleca, pero nada de seguir lo clásico, ya que lo voy a hacer con mi fresadora CNC, y claro, una Telecaster clásica se me hacía algo sencillo.

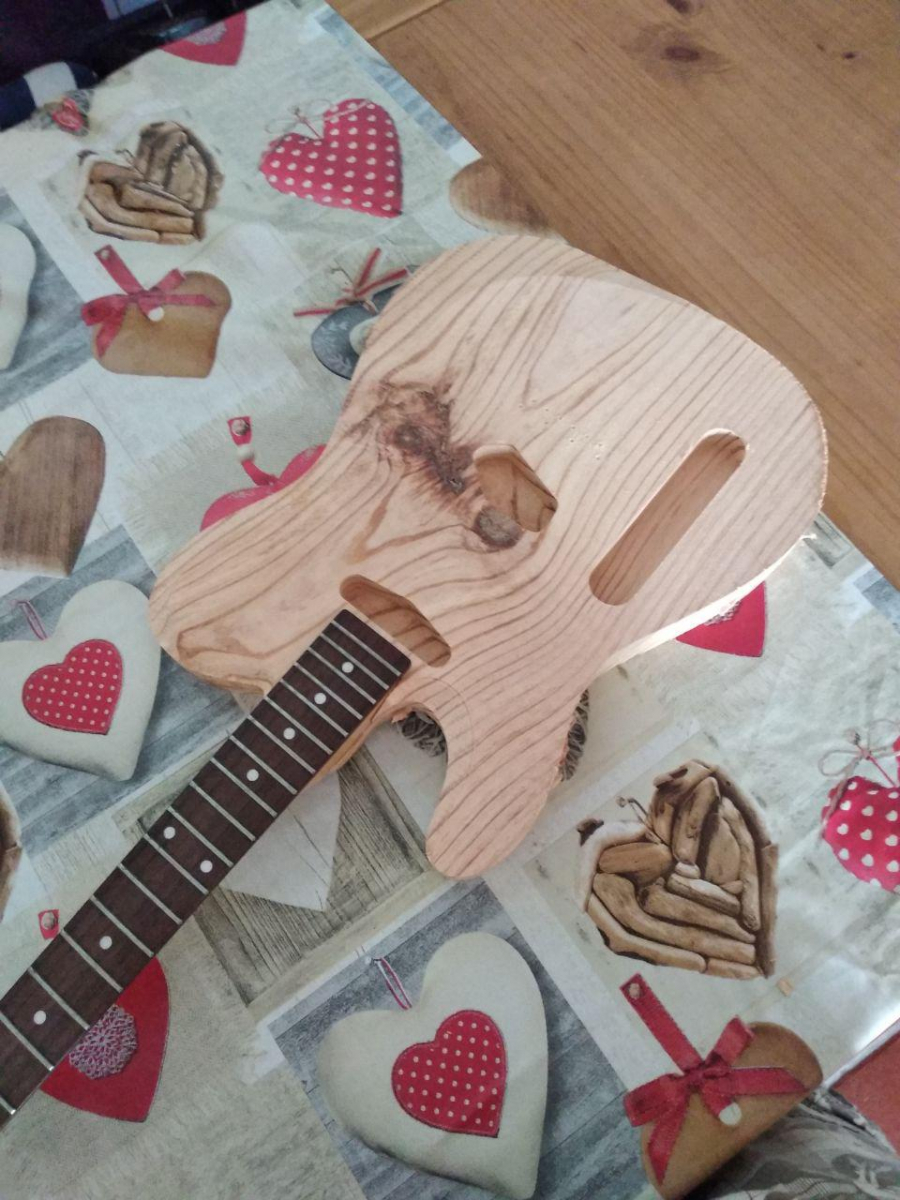

Esta vez no voy a hacer un mástil, ya que tengo por casa una teleca con cuerpo chino, que está mal mecanizado, y el pocket del mástil tiene una inclinación, lo cual hace que las cuerdas se salgan por la derecha del mástil.

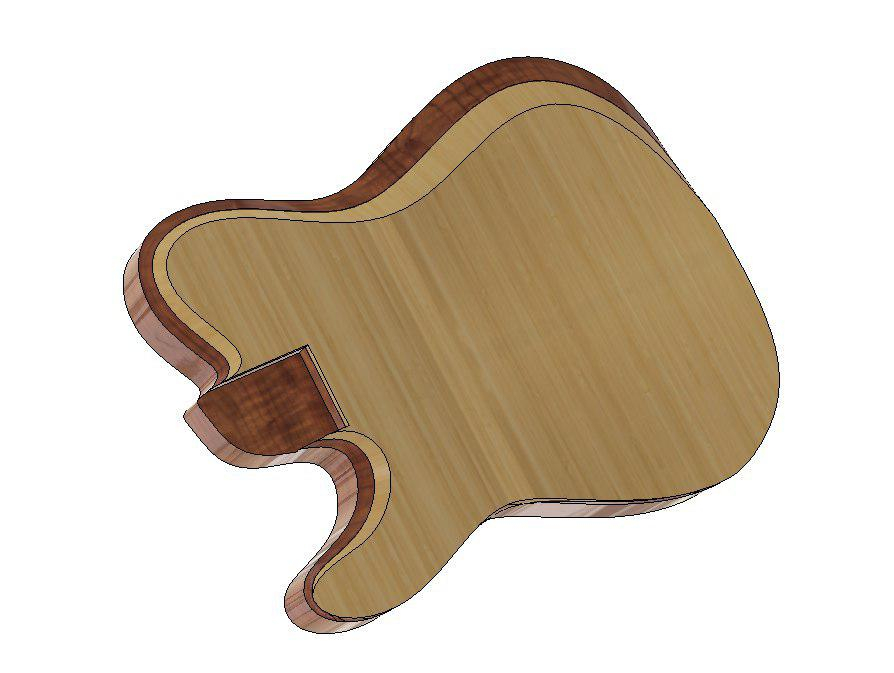

Empecé entonces currándome un prototipo en 3D (Con Fusion 360) de lo que sería el cuerpo. Me he basado un poco en el tema Suhr, Kiesel y tal, tirando un poco a lo moderno. En este prototipo iba a mantener las pastillas de la Telecaster, pero luego decidí comprar otras, que ya os mostraré.

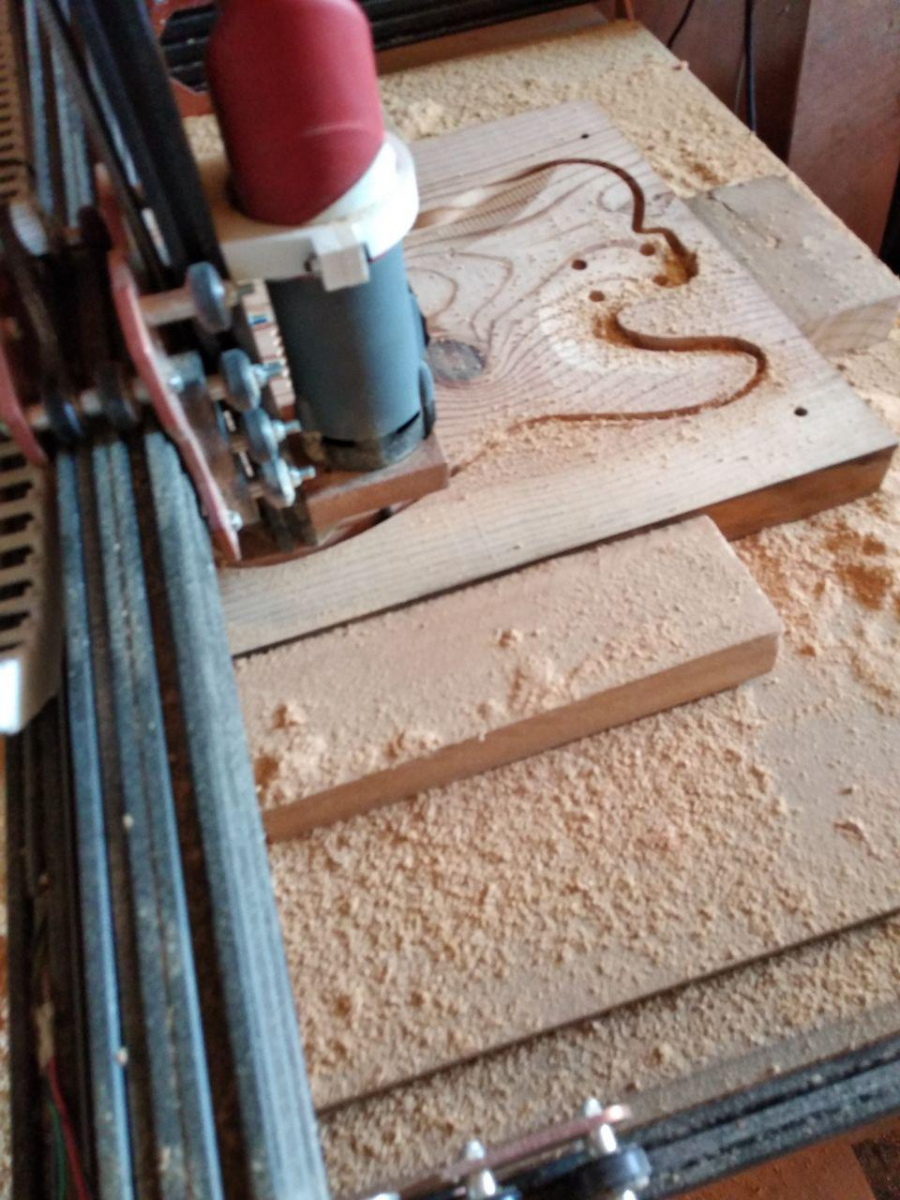

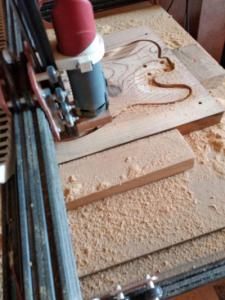

Tras sufrir algunos cambios, aproveché un tablón de pino que iba a ir para la chimenea como conejillo de indias, ya que estaba tirado a la interperie. Una vez pelado, lo metí en la CNC:

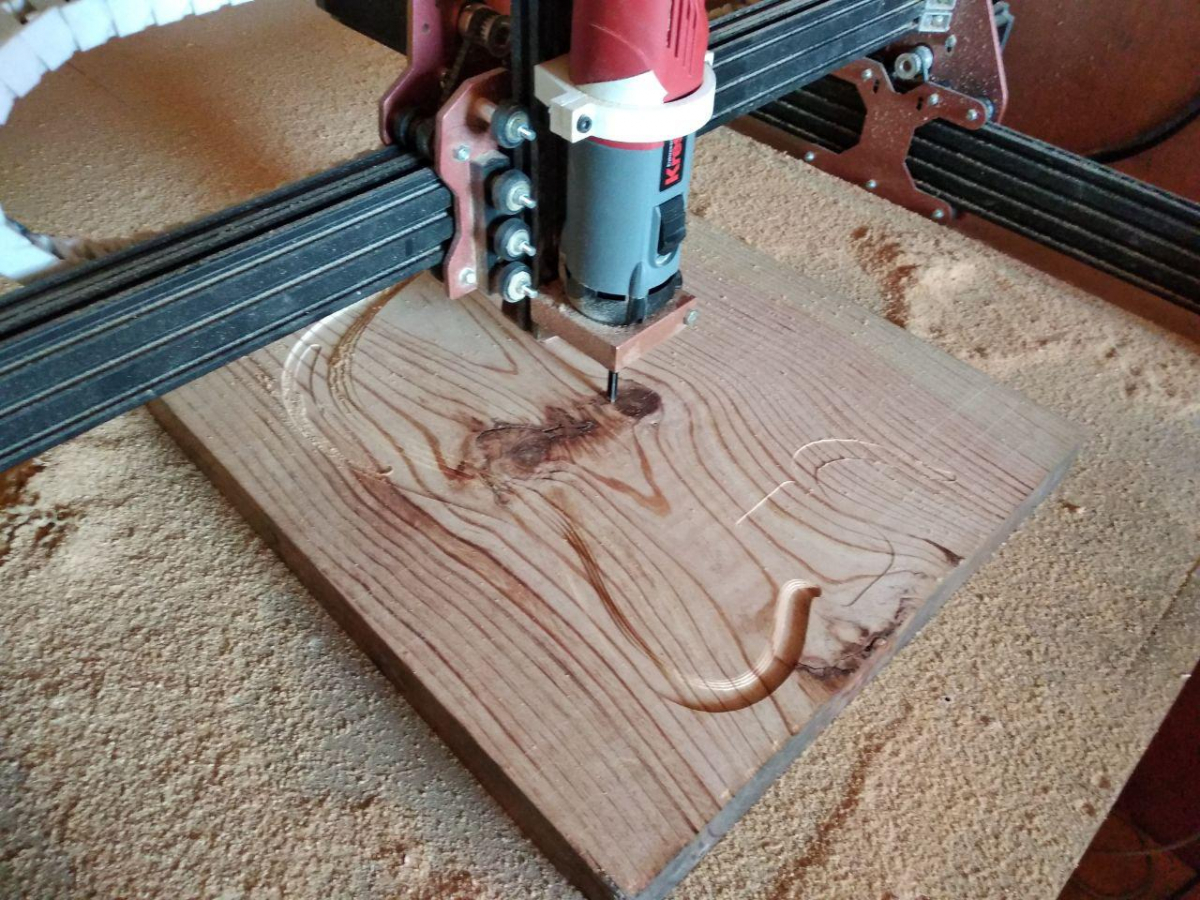

Ahora le toca a la otra cara:

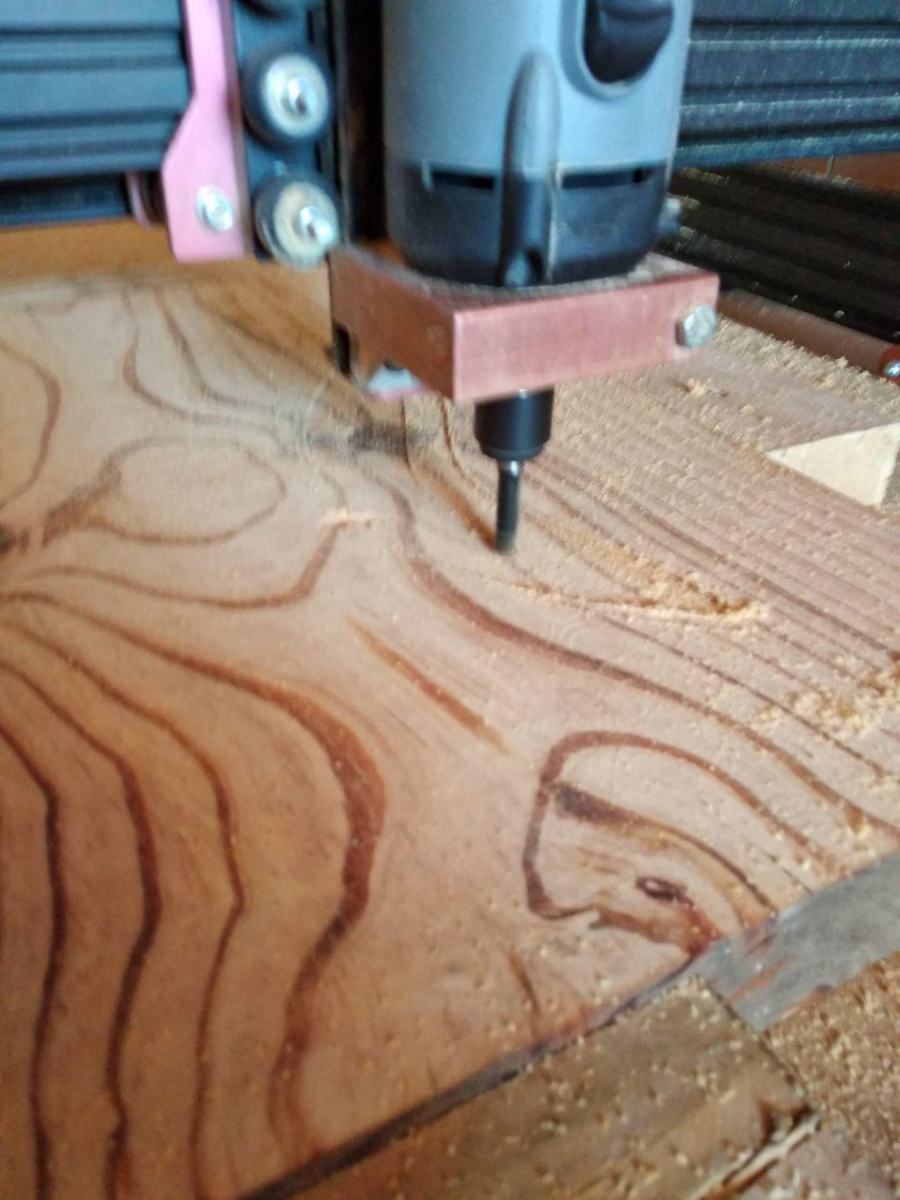

Tal y como salió de la CNC:

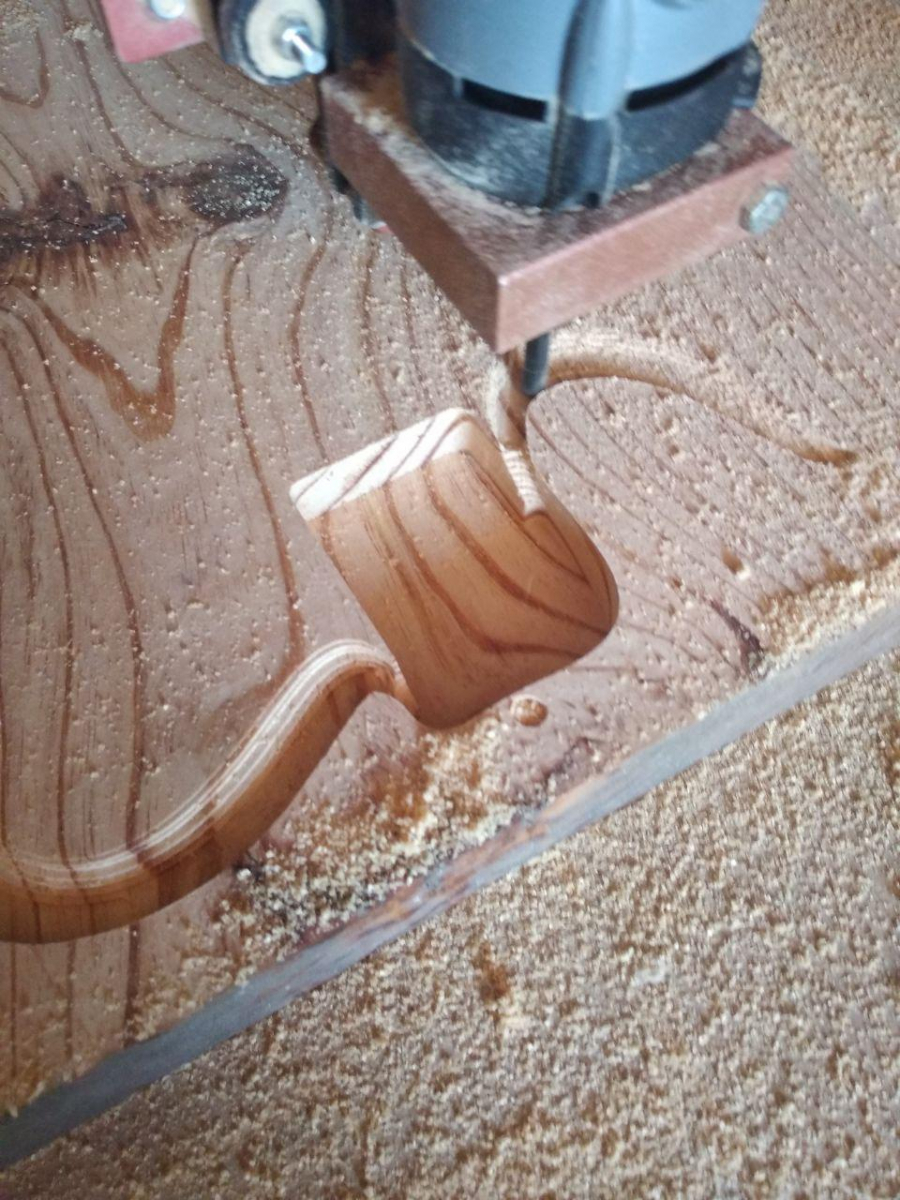

El contorno:

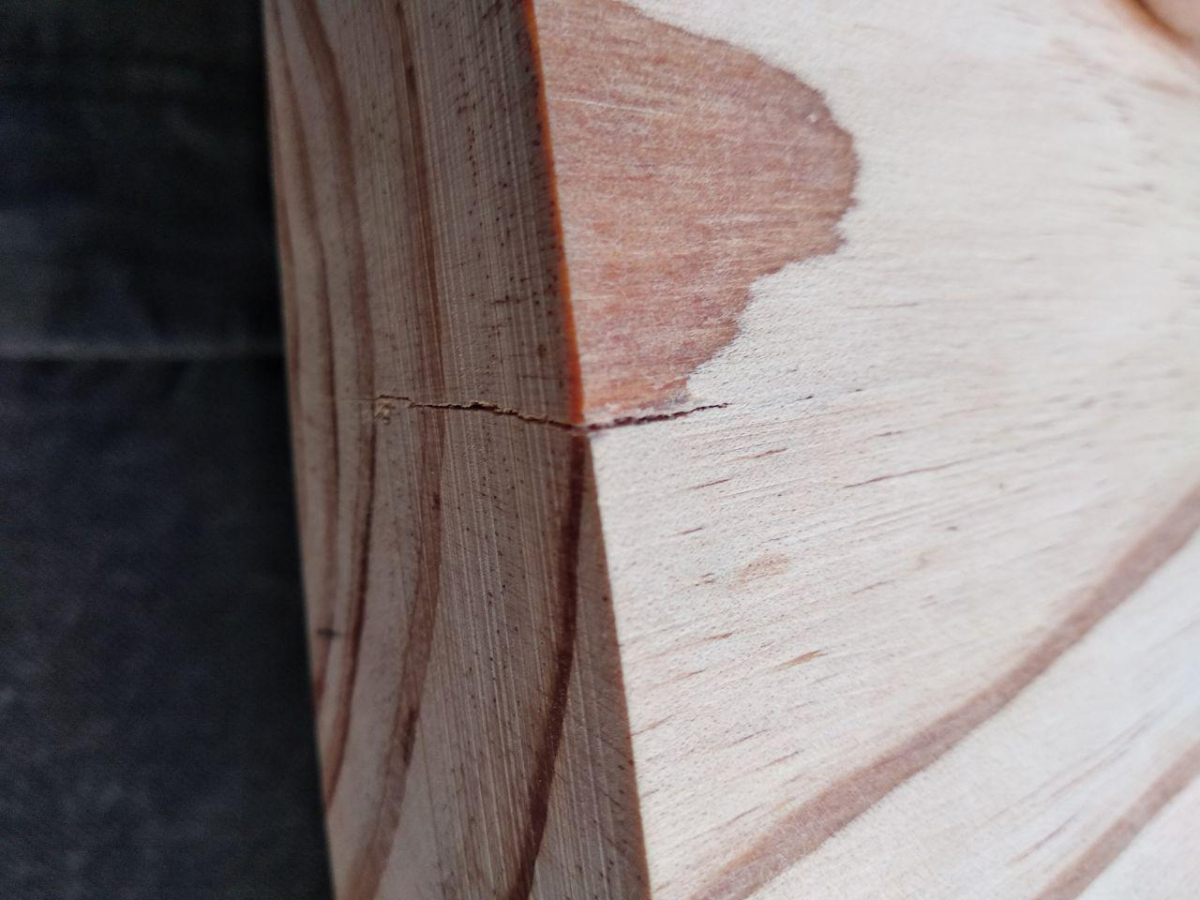

El problema está en que con los cambios de temperatura, este pino ha empezado a rajarse, menos mal que es una prueba:

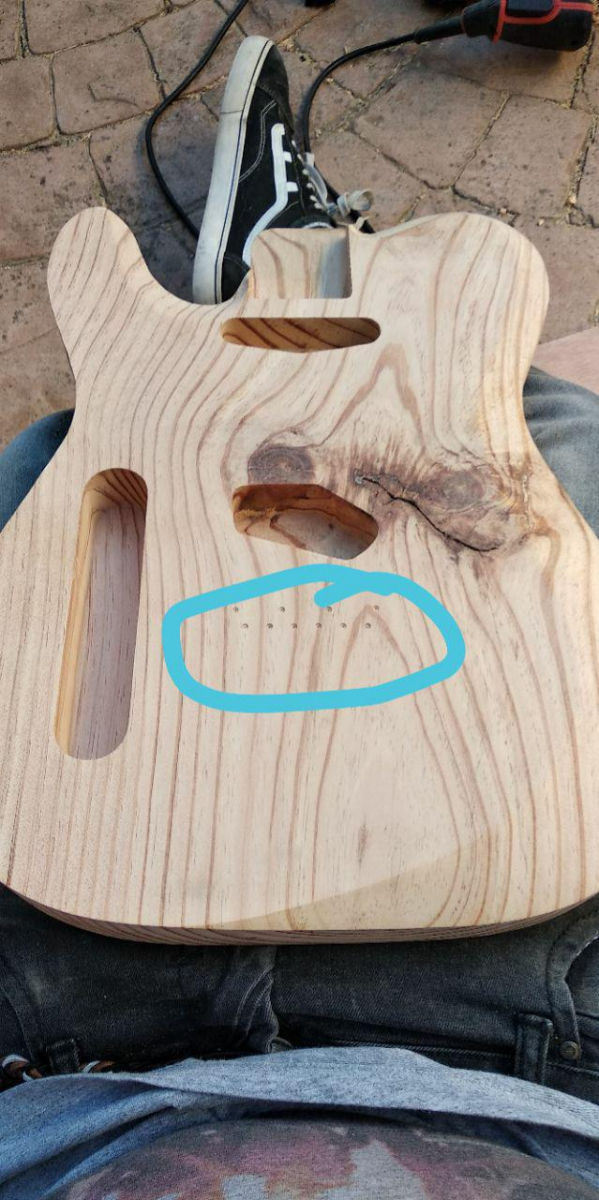

Así quedaba después de lijar un poco las rayas que deja la CNC (ignoren el círculo azul):



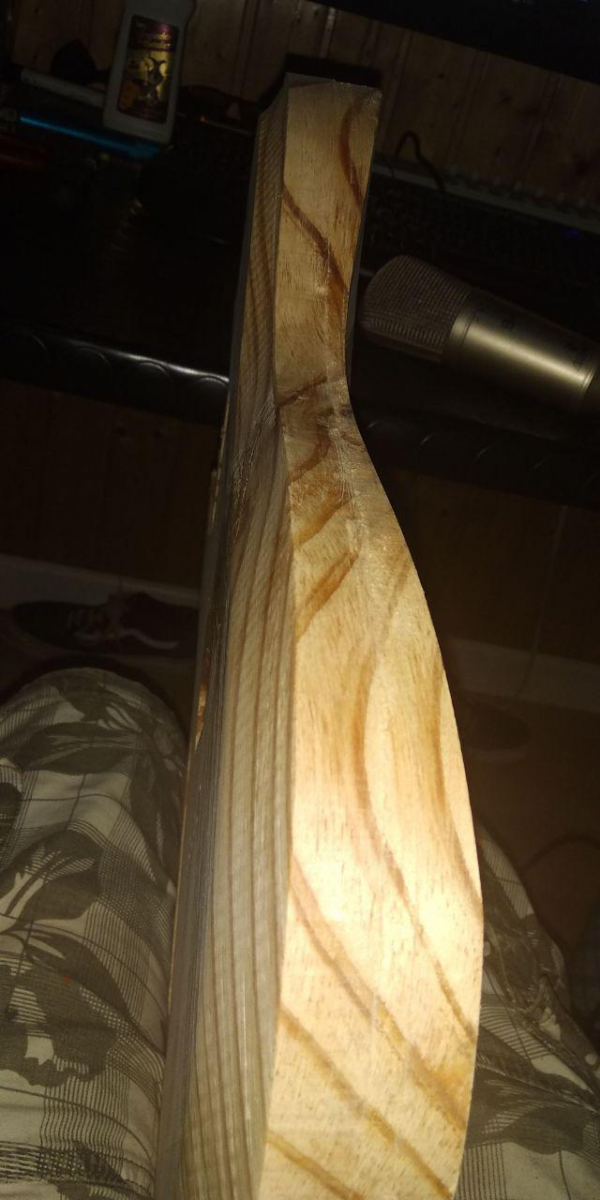

Postearé fotos del diseño definitivo y la construcción final.

Continuará
Archivos adjuntos ( para descargar)
photo_2018-08-29_23-25-30 (2).jpg
Subir
BeyTone
#2 por BeyTone el 30/09/2018
Un zurdo que se queda por aquí... Piensas poner cuerpo de caoba y tapa de arce para conseguir esa transición en el arm contour? Pinta muy bien.
Subir
1
ivivan98
#3 por ivivan98 el 30/09/2018
#2 En efecto, esa es la idea, lo que pasa que en el prototipo no se ve al ser de una pieza
Subir
1
Bocata
#4 por Bocata el 01/10/2018
Tiene muy buena pinta...
Cojo sitio.
Subir
jaer
#5 por jaer el 01/10/2018
Otro zurdo que se queda, impaciente, por aquí.
Subir
ivivan98
#6 por ivivan98 el 02/10/2018
Gracias a los que os habéis suscrito!!! Vamos a continuar:

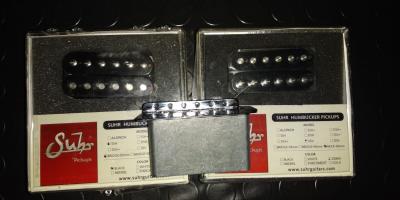

Dije anteriormente que iba a mostrar la electrónica definitiva. Se trata de un set de pastillas Suhr SSV/SSH, comprado aquí en el foro, con la pastilla del mástil aún con los plasticos y todo!! También voy a calzarle un tremolo de 6 puntos, al que le voy a poner selletas de acero Vintage (me gusta como suenan)

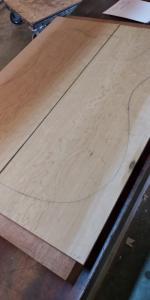

Por otro lado, vamos a presentar a las maderas para el cuerpo. Tenemos por un lado una tapa drop top de Arce birdseye, de 5mm de espesor, aunque parezca poco, va a mostrar mucho veteado cuando se le haga el corte oblícuo de la tapa. Para el cuerpo voy a usar Ukola de una pieza, la procedencia es un poco anecdótica, ya que me la consiguió un familiar, que trabajó en la última restauración de Juan Sebastian ElCano, y retiraron parte de los camarotes. Atención, lo que viene a continuación va a doler: Gran parte de esta madera se iba a tirar, pero tras hablar con uno de los encargados y pedir llevarse unos tablones, le dieron el visto bueno, y tengo un par de tablones para hacer guitarras. Se ve una madera muy sólida, sin nudos e imperfecciones.

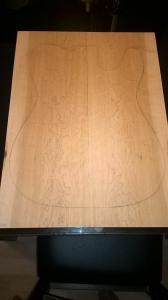

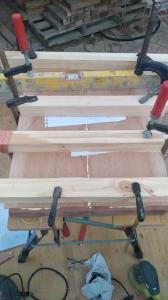

Mandé a que me rectificasen tanto la tapa como el cuerpo, ya que no tengo las herramientas adecuadas y prefiero pagar 4 euros por ello y tenerlo perfecto. Acto seguido, encolé la madera:

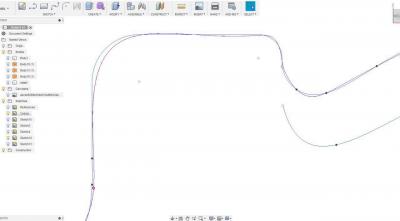

Lleva unos días secando, así que me he dedicado a rediseñar los planos. A día de hoy quedan algunos ajustes tontos, pero la mayoría está hecho ya. Aquí dejo alguna de las modificaciones (la línea morada era la antigua, y la azul la actual)

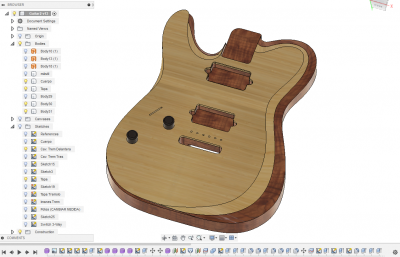

Alguna foto más del diseño:


Tengo que retocarle aún unas cuantas cosas, pero si todo sale bien, mañana por la mañana puedo empezar a colocar el tablón en la CNC (creáis o no toma mucho tiempo), y empezar a fresar los contornos de la parte frontal.

Un saludo, Iván
Archivos adjuntos ( para descargar)
Subir
BeyTone
#7 por BeyTone el 02/10/2018
Qué programa usas para el diseño? Pinta genial. Y me encanta cuando la madera tiene su historia!
Subir
ivivan98
#8 por ivivan98 el 02/10/2018

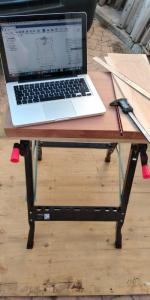

#7 Uso el Fusion 360, que es gratuito para uso no comercial y de educación. Es de Autodesk, y tiene un montón de características útiles, como control de versiones, compatibilidad con muchos tipos de archivos (Catia, AutoCAD, SolidWorks..)

También tiene un módulo de mecanizado, para generar el archivo ya listo para meterlo en la fresadora y ponerla a funcionar. Así me ahorro pasos intermedios, posibles incompatibilidades...

He de adelantar que tengo la parte delantera ya fresada, luego en casa con tranquilidad actualizo

Saludos!!
Subir
ivivan98
#9 por ivivan98 el 05/10/2018

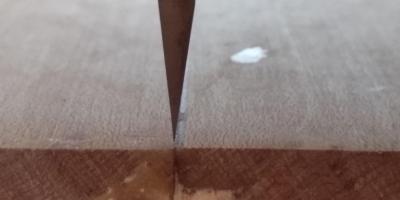

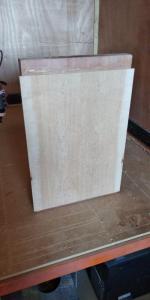

Sigamos pues. Lo primero fue darle una pequeña lija al cuerpo, para quitar los restos de cola, ya que las caras deben de pegar en el mártir de la fresadora:

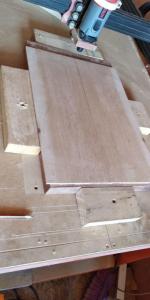

Una vez hecho esto, hay que cuadrar la pieza (stock) en la máquina. Para ello utilizo una fresa en V, y pongo la unión de la madera justo en el centro de esta, muevo el eje Y de la máquina y lo hago en el otro lado. Anclo la pieza y vuelvo a mirar que el cuerpo esté perfectamente paralelo con el eje Y. Esto se hace para que estéticamente, la unión entre maderas cuadre en el eje de la guitarra.

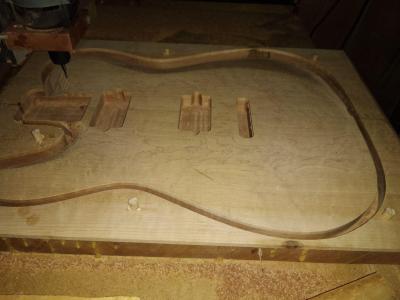

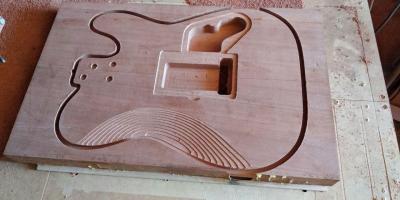

Hecho esto y tras asegurarnos que tenemos la pieza anclada, buscamos el punto 0, donde empezaremos a fresar. No tiene mayor complicación, buscamos el centro de la línea y pondremos ahí nuestra referencia. Ya podemos cargar el código hecho con el Fusion360 y esta maravilla empezará a moverse sóla. Primero hice los huecos de las pastillas, el pocket del mástil y del puente. Luego hice el contorno (20mm de profundo) y empecé a desbastar. Luego cambié a la fresa de bola para terminar los contornos.

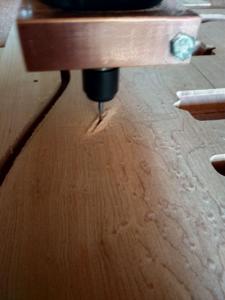

También hice el hueco para el selector de pastillas con una fresa muy fina, así como unos pretaladros para montar el puente, los potes, el selector...

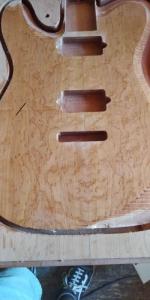

No pude resistirme a mojar un poco la tapa para ver como resaltaba la veta



Ahora viene la parte más importante de la operación, y la más difícil en la CNC, darle la vuelta al cuerpo. Para ello, en el dibujo de la guitarra, marqué 5 puntos fuera del contorno de ésta, para tener una referencia. Usé esos puntos para hacer taladros de 8, y ponerle unas espigas. Una vez hecho eso, hacemos un espejo de los 5 puntos y lo hacemos en la mesa de la fresadora. Así podemos crear un machihembrado con el tablón, y que nos quede perfectamente en el punto necesario.


Una vez hecho esto, toca fresar la trasera, igual que la delantera. Lo que sí que hay que tener cuidado, ya que el contorno tienes que cortarlo espejado, si no conseguirás un gran pisapapeles.

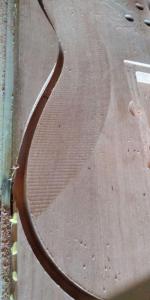

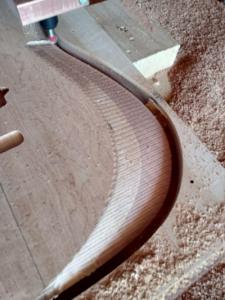

Detalle tras pasar la foto de bola:


Ahora mismo tengo un pequeño problema con el puente, nada que no se pueda solucionar. He de mencionar la ayuda de un compañero del foro, a quién le tengo ya agobiado seguro. Se trata de @jmlguitars , un gran Luthier con el cual hice un trato hace no mucho, y se ve que es todo un profesional, además de simpático. Antes de ponernos sentimentales, seguimos con el problema del puente. He seguido las medidas de una Strat '62 para las cavidades, pero al ponerlo en su sitio, los boquetes no me cuadran, y si lo pongo en los boquetes, el puente no pivota. He revisado medidas y planos, pero no encuentro el fallo, hasta que vaya al taller a ver el cuerpo. Os adjunto un paint un poco cutre del problema.

Ahora mismo, el cuerpo está ya cortado, y lijada la parte de atrás, sólo que no tengo fotos, ya que se hizo de noche y no salían bien. Mañana más!
