[Proyecto] Re-armando una Stratocaster

  • 1
Dokken
#1 por Dokken el 06/11/2019
Buenos días!

Hace unos meses compré una stratocaster, principalmente por una pastilla EMG que traía, ya que el precio era bastante bueno.

La guitarra es una Vintage V6 Icon Road Worm, de serie viene con un "relic" bastante normalito, de hecho en algunas zonas se ve bastante artificial. El hardware de la guitarra es Wilkinson, con bastante buen resultado, y el mástil estaba en muy buen estado, así que me lié la manta a la cabeza para tratar de dejarla lo más decente posible, ya que en el estado que la compré dejaba bastante que desear.

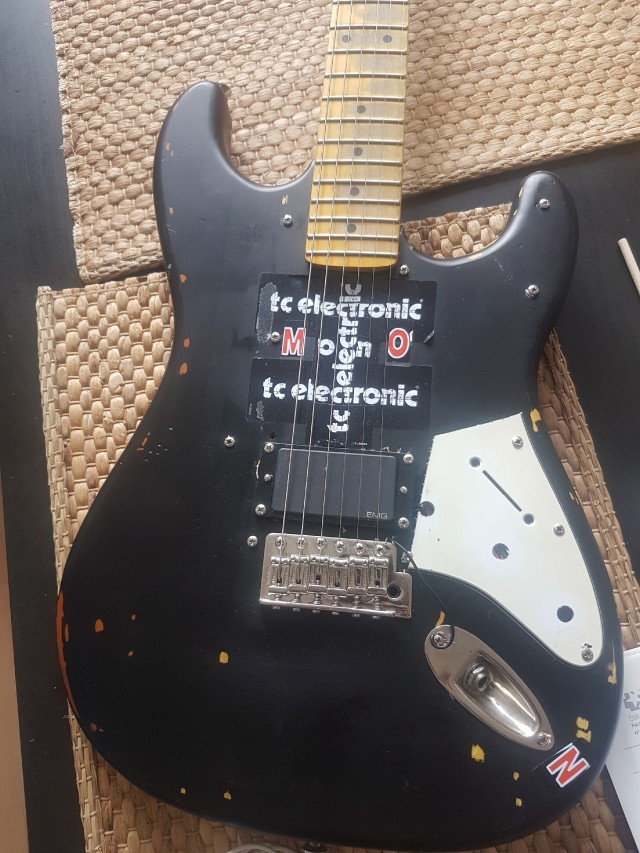

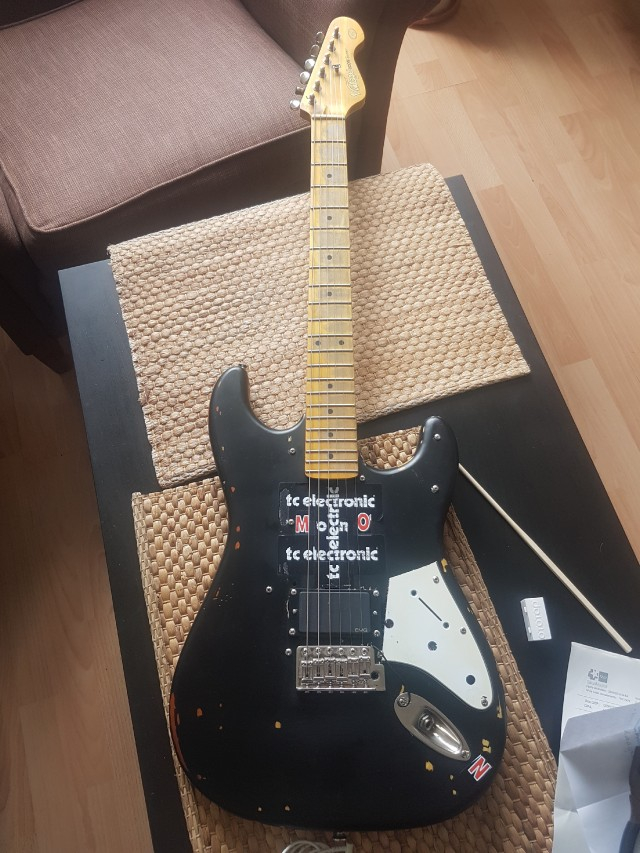

Aquí os pongo unas fotos de como llegó a mis manos.

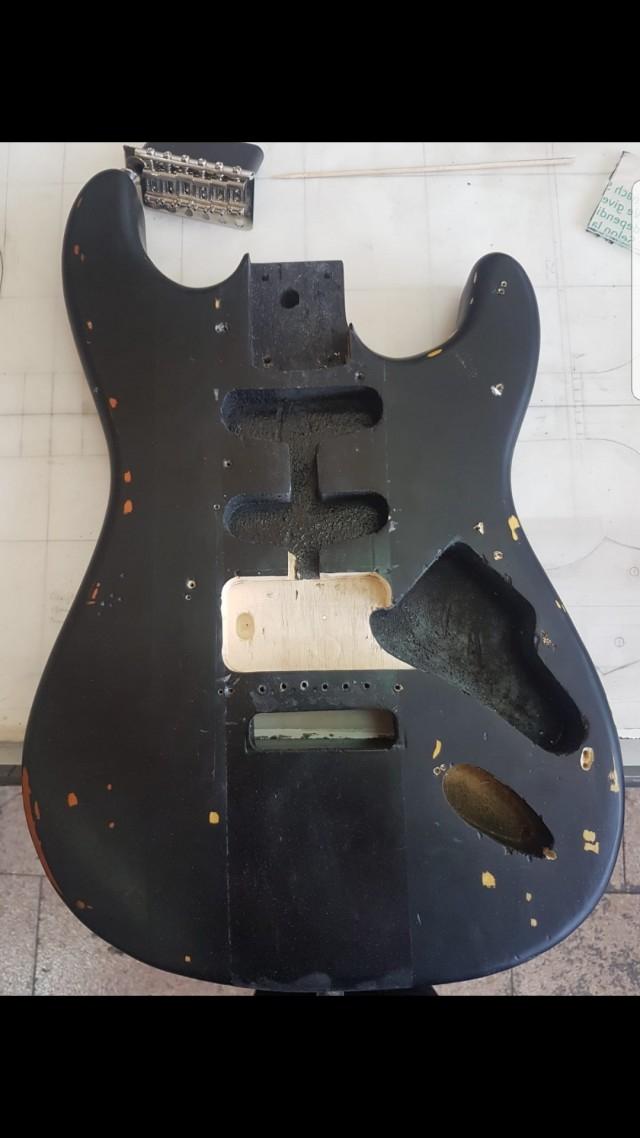

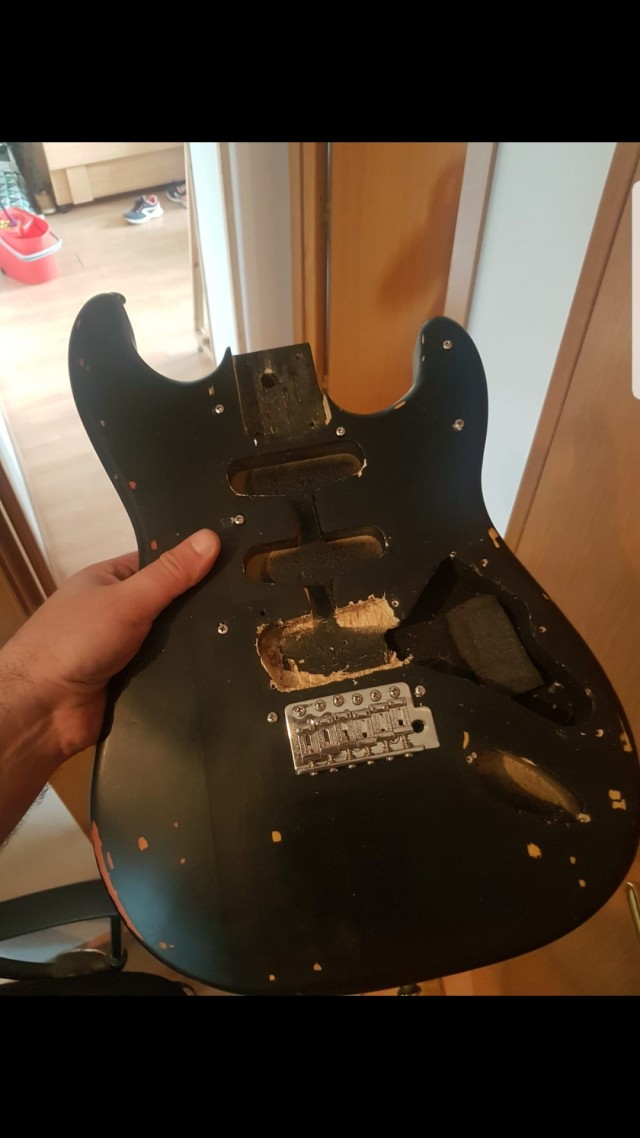

Como se puede apreciar, le adaptaron la humbucker en el puente (originalmente esta guitarra venía con la configuración SSS). Me pongo a desmontarla y me encuentro con una desagradable sorpresa, el "hueco" de la humbucker lucía de esta manera:


El primer paso fue rehacerlo con la fresadora, para rematarlo lo mejor posible


Una vez fresado, se le aplicó pintura negra para que fuera a juego con el resto de cajeados.

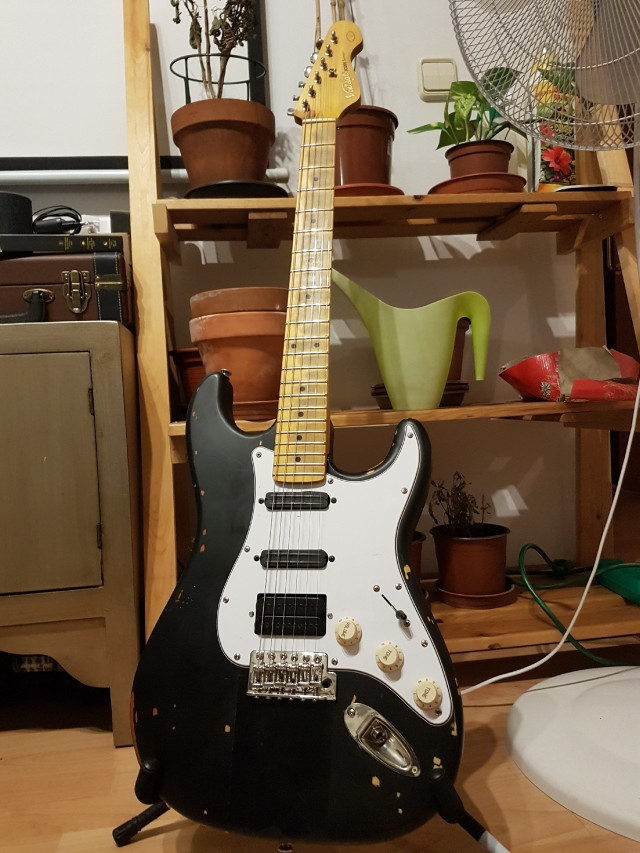

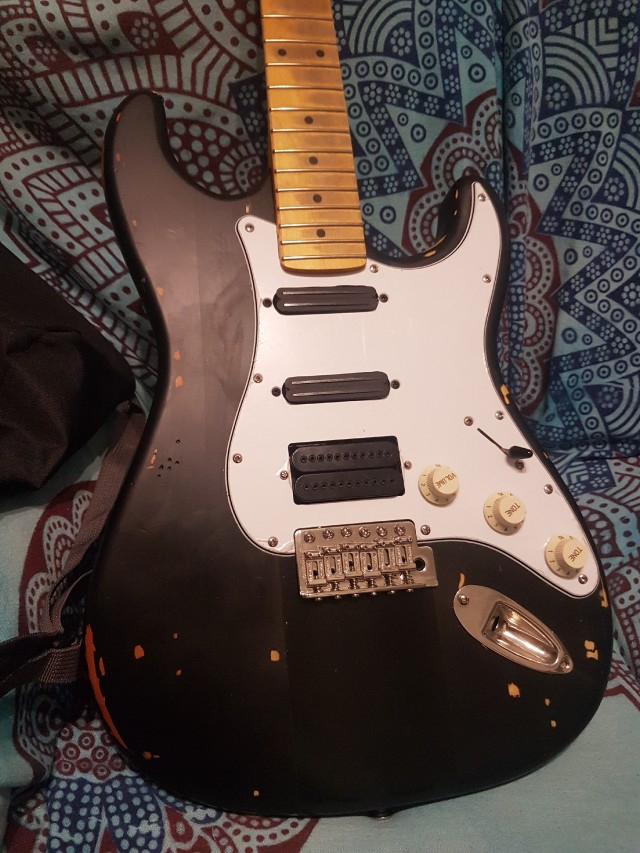

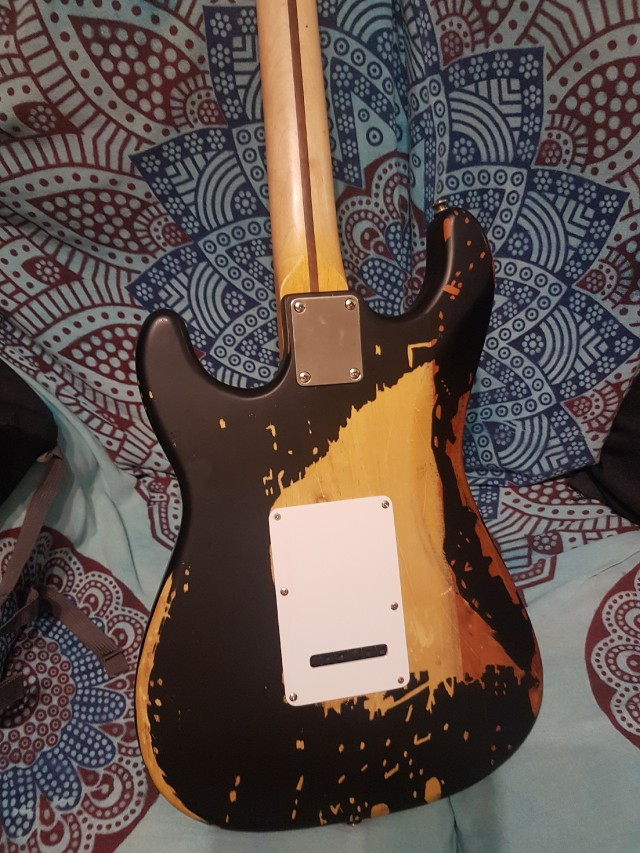

Tras solucionar este punto, me puse a rebuscar piezas que tenía por casa y se quedó de esta manera


Golpeador blanco nuevo de all parts con la configuración HSS, pastillas Carvin M22SD y pastillas seymour duncan hot rails, selector de 5 posiciones y electrónica con 2 tonos y un volumen.

En este punto la guitarra era tocable y sacaba un sonido bastante bueno, pero no terminaba de cuadrarme el cuerpo, así que decidí ir un paso más. Cuerpo nuevo.

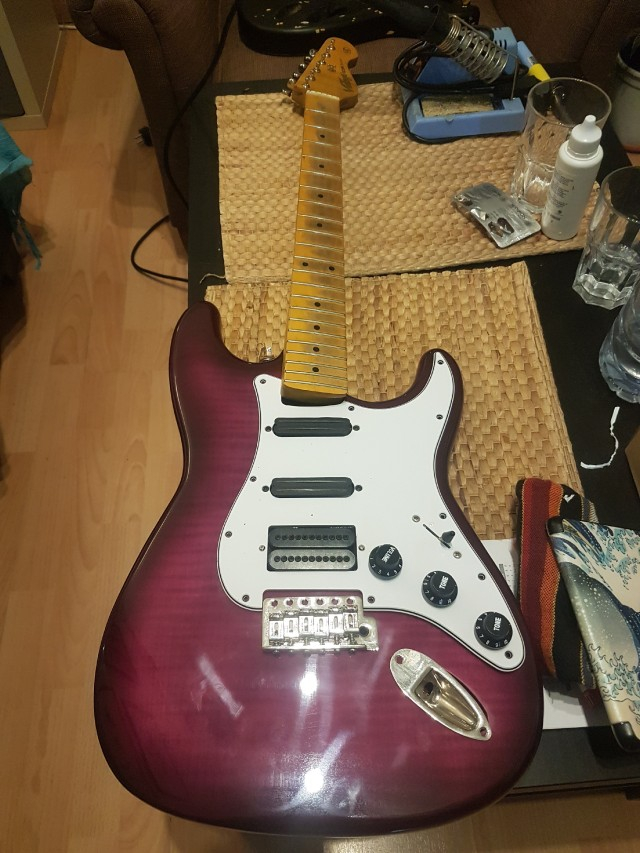

Contacté con los chicos de Clandestine Guitars y me acerqué a por un cuerpo de Tilo con tapa de arce flameado morado


La única "pega", no me entraba el mástil, necesitaba 1mm a cada lado del pocket del cuerpo. Así que con mucha calma me preparé un taco y fui lijando y comprobando con el calibre hasta que conseguí hacer que entrara al milímetro.

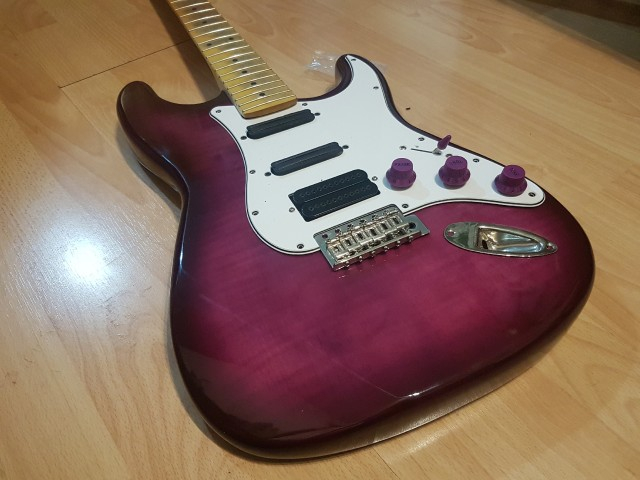

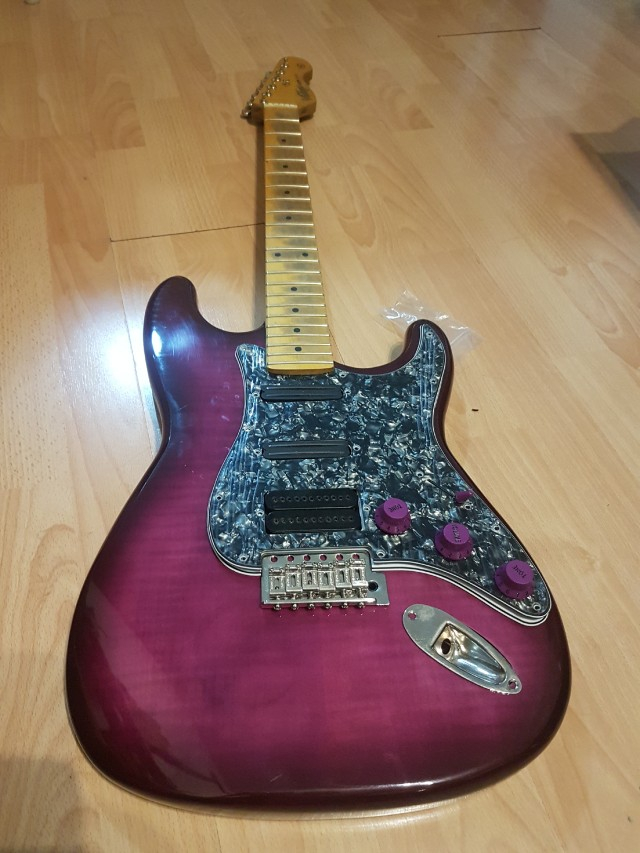

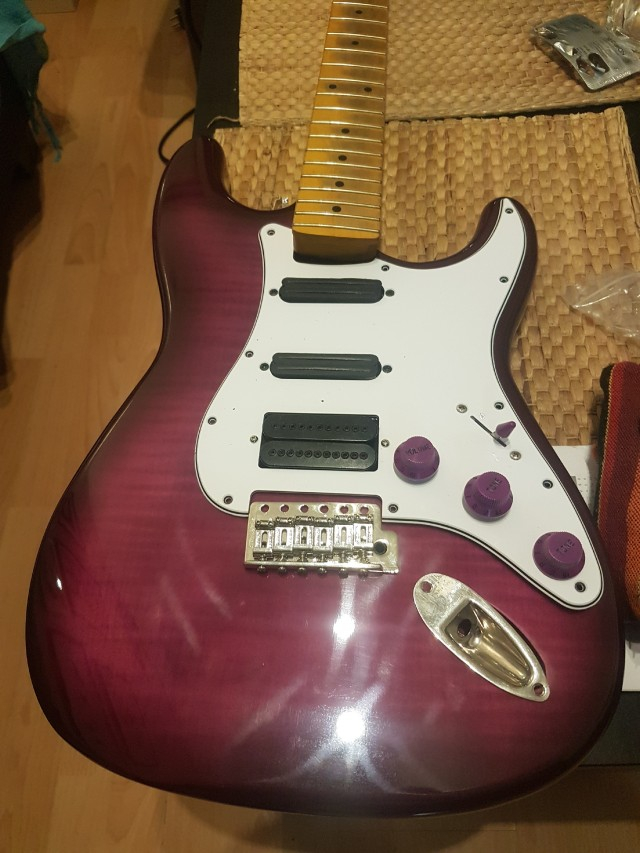

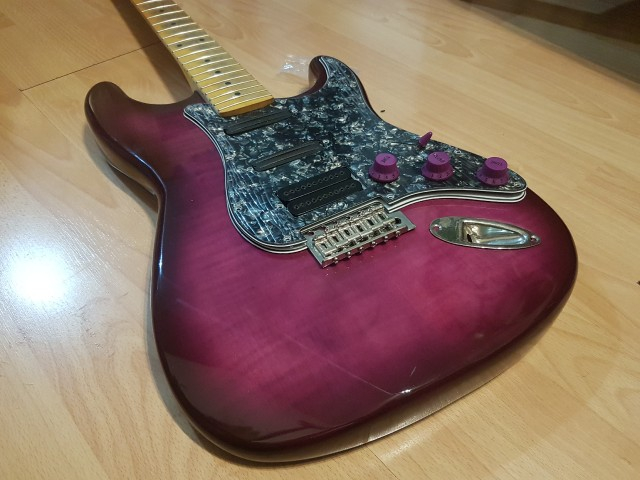

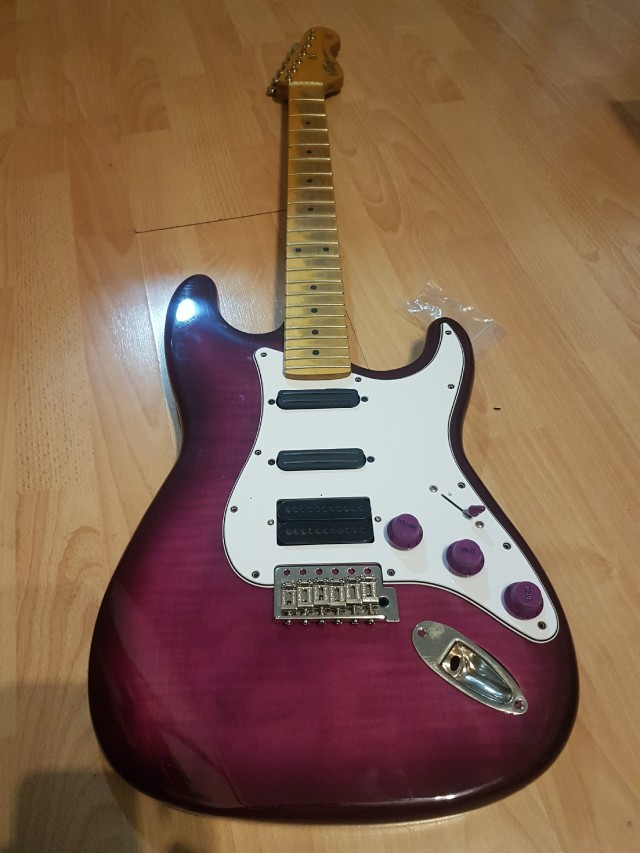

Llegados aquí, me surgía otro pequeño dilema. Ya que aproveché la visita a Clandestine y compré un golpeador negro perlado. La decisión estaba entre dejar el blanco o el negro. En la tienda me convencía el negro, pero al ver el cuerpo con el blanco, me gustó el toque que tenía.

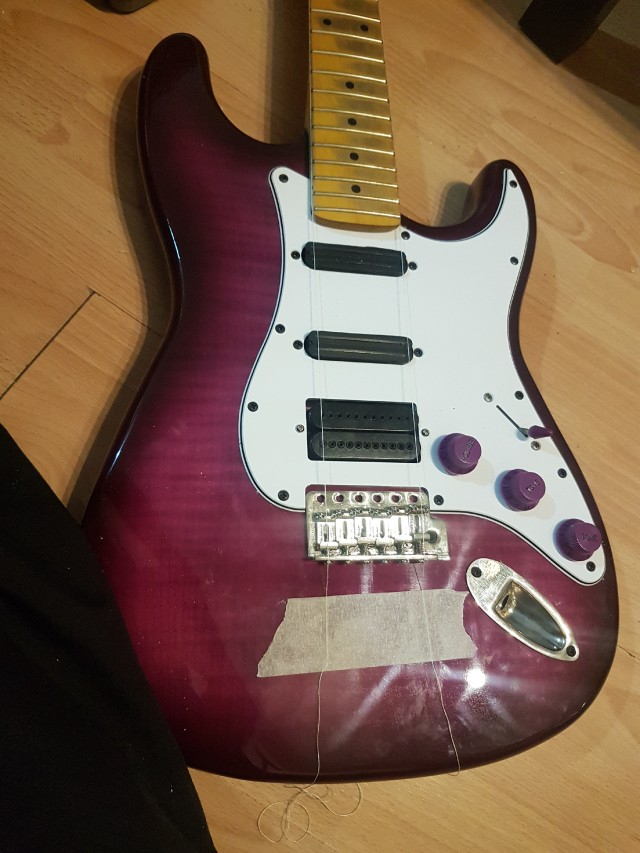

El siguiente punto es rellenar los agujeros del mástil, y colocarlo correctamente. Para ello utilizo dos hilos para alinearlo completamente al puente


En este punto se quedó la guitarra con los tornillos del golpedaor y el jack colocados (en negro). Siguientes pasos, colocar correctamente el mástil con tornillos nuevos y atornillar el puente en su posición correcta.

Para la electrónica aproveche y compré potenciometros alpha nuevos junto con un selector alpha de 5 posiciones. Y para darle un pequeño toque de color, knobs y perilla del selector en morado.

Espero que os guste! Un saludo ;)
Subir
1
OFERTASVer todas
  • Boss Katana 50 MKII
    255 €
    Ver oferta
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
  • -21%
    Harley Benton Fusion-T HH Roasted FBB
    298 €
    Ver oferta
erikstring
#2 por erikstring el 06/11/2019
Mucho mejor! Vaya cambio! No conocia la web Clandestine y he estado mirando. Buen material
Subir
1
Dokken
#3 por Dokken el 06/11/2019
#2 La verdad es que es una página interesante sobre todo si se está en mente de montar algún kit o repuestos. Este cuerpo en acabados está bastante bien, lo único la unión del mástil-cuerpo que tocó meter lija. Pero si pillas todo allí puedes cerciorarte de que encaje sin problemas.

Aparte Iván, que es el chico que lo lleva, es super majo y te aconseja sobre cualquier duda que tengas ;)
Subir
1
Cesarin1968
#4 por Cesarin1968 el 06/11/2019
por qeu no te gusto el cuerpo de la V6? tengo esa misma guitarra y estoy encantado en todos los aspectos. Si la escaloparé en breve
Subir
1
Dokken
#5 por Dokken el 06/11/2019
#4 El relic lo veía demasiado falso la verdad. Me gustan las guitarras desgastadas, pero en el caso de que se les haya realizado un relic que sea lo más creible, esta tenía zonas en las que el desgaste era completamente recto.

El cuerpo en sí no tenía mala pinta, es de 3 piezas sólidas, se ven en la parte trasera ( aliso según lo que encontré en internet)
Subir
2
toni diaz
#6 por toni diaz el 06/11/2019
Killo tu no paras? :aplausos: muy guapo el cuerpo con el golpeador blanco, buena maquina de rock
Subir
1
Jesús
#7 por Jesús el 06/11/2019
Iba a decir lo mismo que Toni... ¡Lo tuyo es un no parar! Muy bonita con el golpeador blanco. Ahora tienes un golpeador negro perlado al que buscar un cuerpo... ;)
Subir
1
Dokken
#8 por Dokken el 06/11/2019
#6 #7 jajaja la verdad es que desde que estoy construyendo la otra me ha pegado con fuerza el mono. Ya iba haciendo algunas cosillas, pero creo que puede ser interesante este tipo de post para gente que está empezando o tiene dudas.

Esta de montar un cuerpo no tiene mucho misterio, pero la del veneer creo que no había visto post en el foro que lo explicaran.

El golpeador negro está montado en el cuerpo negro jajaja, de hecho tengo una idea un poco loca con el. Tengo por casa un kit de puente-cejuela para guitarra headless que pedí hace tiempo en aliexpress. Estaba pensando en cortar un mástil cutrón que tengo por casa y hacer una "travel strat" pero eso ya más adelante
Subir
1
Dokken
#9 por Dokken el 06/11/2019

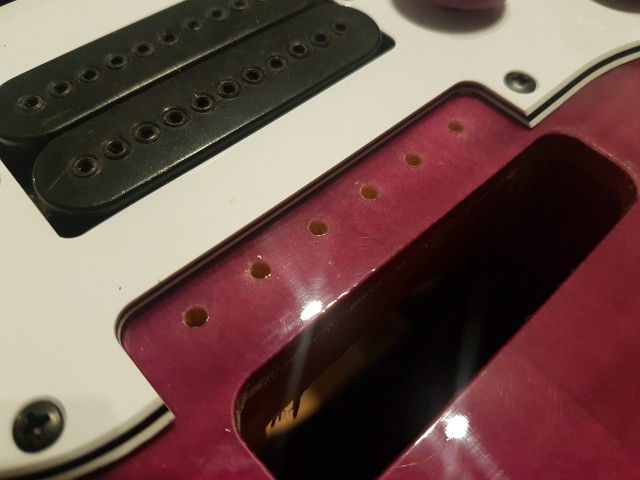

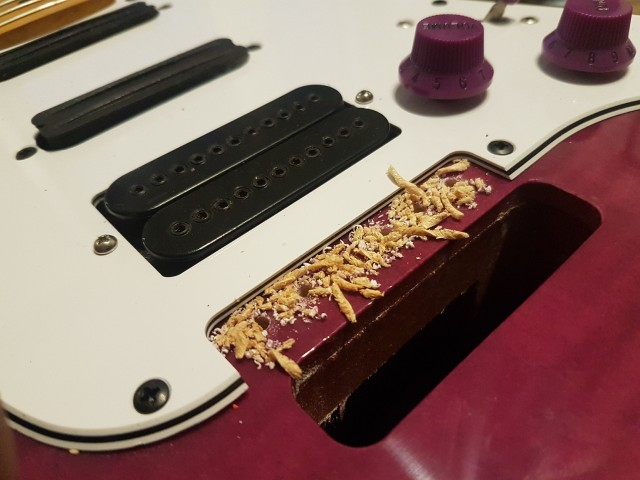

Esta tarde he continuado con el montaje de la guitarra, lo primero, tras comprobar el tiro de la guitarra con el mástil encajado ha sido preparar los agujeros para el puente

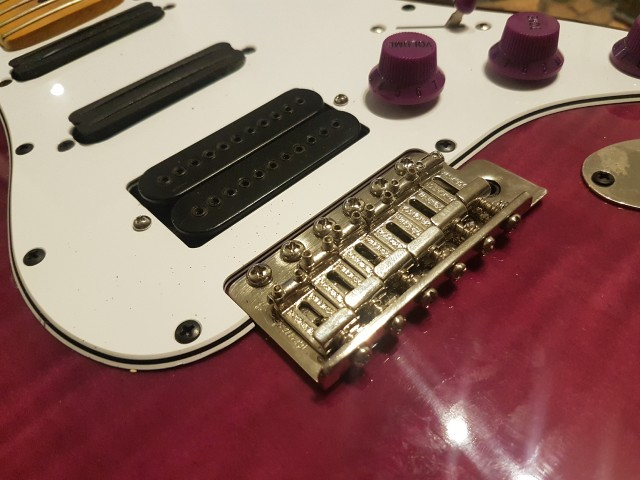

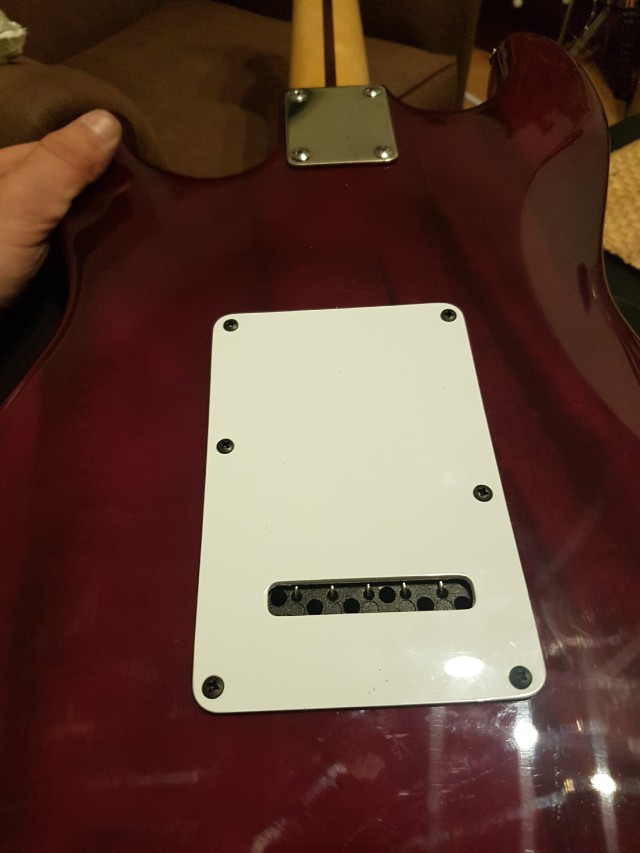

Una vez colocado el puente, pasamos a colocar la garra y los muelles, para rematar colocando la tapa blanca con los tornillos negros

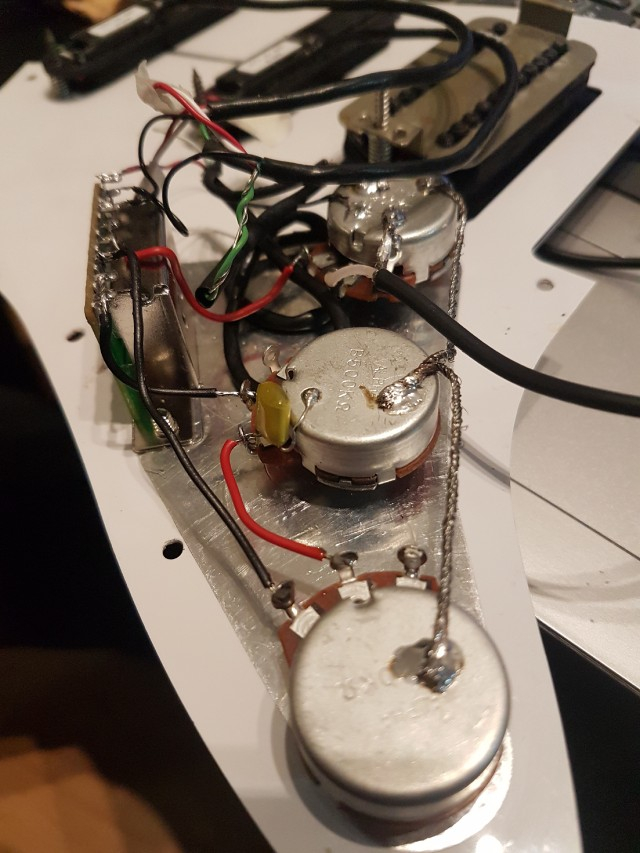

Detalle de la electronica alpha

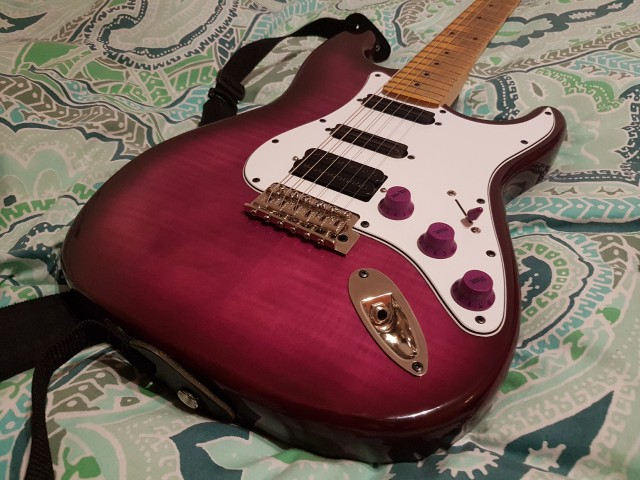

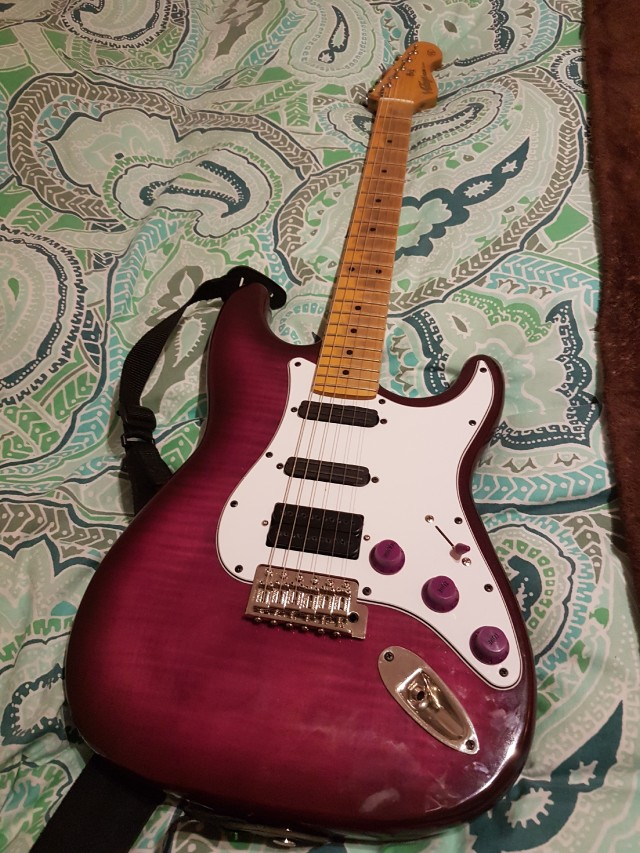

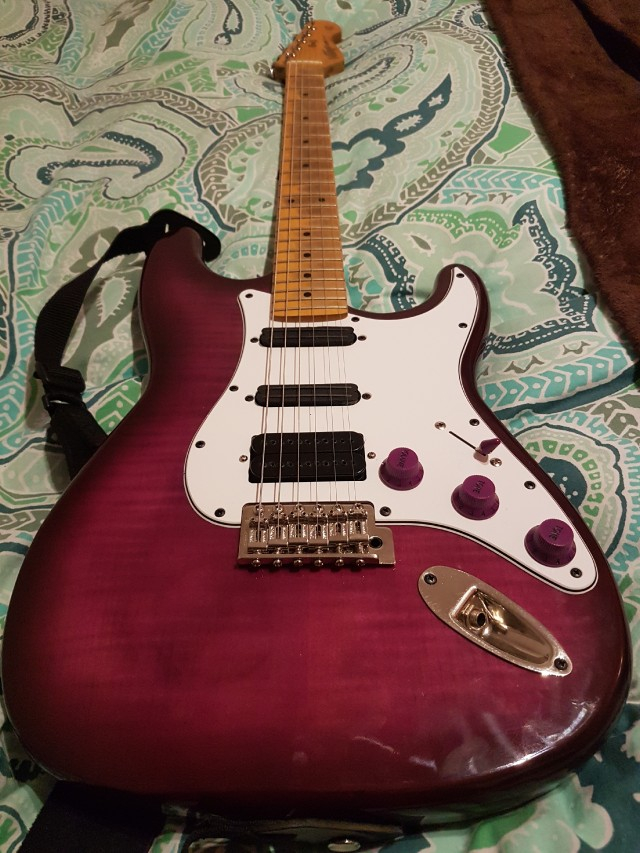

Y para finalizar, unas fotillos con la guitarra encordada


Suena mejor de lo que me esperaba la verdad, la electrónica va muy fina, quinta y afina sin problemas.

Como detallitos para la proxima vez que cambie cuerdas, corregir un poco el mástil, ya que al apretar los tornillos se me ha movido un poco hacia un lado haciendo que haya mas espacio entre la 1ª cuerda y el borde del diapasón que entre la 6ª y el borde. Puede que también le pegue una pasada con la fresadora al pocket neck, ya que me da la impresión de que aunque parece que el mástil está asentado hay zonas un pelin hundidas.
Subir
1
Dokken
#10 por Dokken el 06/11/2019
Un pequeño vídeo grabado con el móvil ;)

Subir
1
Dokken
#11 por Dokken el 03/05/2020
Han pasado ya tiempo desde esta otra mod que le hice, pero rebuscando en el móvil he dado con la foto.

Básicamente toco cambiarle el mástil, el de la Vintage V6 parece que se debió romper el alma, porque no había manera de dejarla a una acción bajita. Así que como la guitarra estéticamente me encantaba y el sonido que sacaba también me convencía me decidí a ponerle este mástil para hacerla un poco más única.

Subir
1
Círculodequintas
#12 por Círculodequintas el 04/05/2020
Pues ha quedado muy pintona.
Me gustan las strat con la pala reverse. Aunque me haría jurar con cada cambio de cuerdas. Lo que no me gusta es la pala setentera. Pero bueno. La guitarra no es mía y sigo pensando que ha quedado muy bien.

Gracias por compartirlo.
