Problema split coil en fender yjm signature

Iván Jiménez
#1 por Iván Jiménez hace 3 semanas
Hola a todos.

Necesito vuestra ayuda. Tengo una fender YJM signature y he estado trasteando con la electrónica. Le he puesto un push pull para transformar las pastillas dobles en simples pero tengo un problema.

La pastilla del medio cuando hago el split suena menos. Si que suena algo pero como la mitad que las otras dos pastillas. Las demas suenan bien en todas las posiciones y cuando no hay split tambien suena todo bien, incluída la del medio. No se que está pasando... Aparentemente todo está bien soldado y cableado.

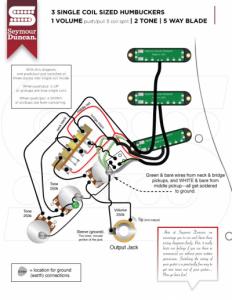

He seguido el diagrama que os dejo en la foto aunque no entiendo bien por que el cable blanco de la pastilla del medio va a masa y el rojo al selector cuando en las demas pastillas no es así...

Espero que podáis ayudarme... Un saludo!
Archivos adjuntos ( para descargar)
Subir
Iván Jiménez
#2 por Iván Jiménez hace 3 semanas
Bueno, pues ya lo he solucionado.

Por lo que sea, en éstas pastillas el cableado del diagrama de la pastilla del medio hace que pierda mucho volumen, no se muy bien por que, pero cableándola igual que las otras 2 funciona todo perfecto...

Si alguien sabe explicar por qué, le agradezco la info...

Para el que le pase lo mismo solo hay que cablear la del medio como las otras. Cable negro al selector, rojo y blanco o bien al push pull o a la patilla del selector libre correspondiente a la posicion del medio en la fila de los otros rojos y blancos y, por último, verde y masa a masa.

Un saludo!
