Problema en circuito restauracion Yamaha

#1 por opachosaurio el 28/08/2017
Buenas tardes amigos, llevo mucho tiempo leyendo hilos en este foro y tenia ganas de empezar a compartir mis chapucillas.

Restaure esta Yamaha que fue mi primera guitarra y queria preguntaros porque puede ser que no suene nada de nada.. son dos humbucker un volumen y selector de 3 posiciones.

Las pastillas se que funcionan y el potenciometro tambien y el output se lo quite a un bajo que se que tambien funcionaba.

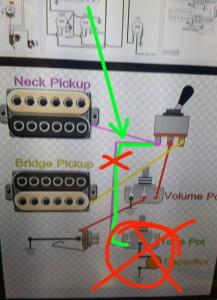

El mapeo que segui es este que adjunto. Esta mal el circuito..? Puede ser el selector de pastillas?

Muchisimas gracias!
Archivos adjuntos:
BBCode:
Subir
#2 por ebl1960 el 29/08/2017
Hola, no serán las conexiones a masa? creo que te faltan las de las pastillas y el selector.

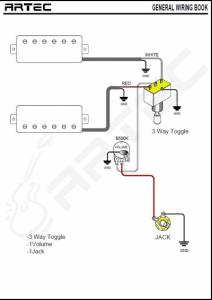

He encontrado esto, a ver si te vale y lo solucionas.
Archivos adjuntos:
2h 1v.JPG
BBCode:
Subir
2
#3 por opachosaurio el 29/08/2017
Buenas ebl1960, las conexiones a la masa estan hechas como en la foto que me pasaste pero estoy empezando a pensar que es por el selector de pastillas. Si las conecto directamente al pote de volumen deberian sonar las dos a la vez verdad?
Subir
#4 por ebl1960 el 29/08/2017
Debería sonar
Subir
#5 por opachosaurio hace 4 dias
#4 siento haber tardado en responder, siempre me pasa lo mismo.. se me va el santo al cielo y se me olvida agradecer. El problema estaba en las pastillas, lo solucione al final! Un abrazo!!
