Problema con el cableado , ayuda

Tengo una guitarra Madison tipo Es , una pastilla no sonaba la del mástil, entonces desmonte todo , y he comprado todo nuevo , el cableado , potes , etc...

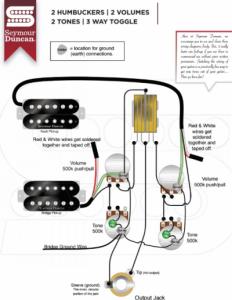

Y dos pastillas de una LTD 256 se la voy a poner , pero he seguido el esquema este , y solo funciona una y con mucho ruido , no sé si será porque está montado fuera , a ver si alguien me da una solución

Revisa bien el circuito, tiene que tener algo mal... sin fotos ni más información no sabemos en dónde puede estar el error.

Aveses las pastillas traen disinta configuracion en los cables que otras marcas, como dimarzio y seimor doncan
