Potenciometro lineal con interruptor

Cristian
#1 por Cristian el 17/01/2018
Hola,

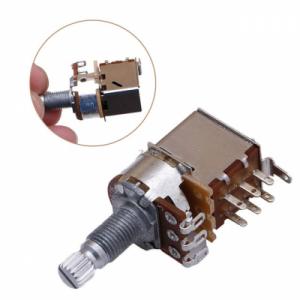

Quiero saber si se puede conectar, y cómo, un potenciometro lineal con interruptor, de forma que cuando esté pulsado silencie la guitarra.
Gracias
Archivos adjuntos ( para descargar)
Partes-de-guitarra-de-presionar-y-Jalar-Control-Pot-Potenci-metro-B250K-Interruptor-Durable-Diestro-JUL18.jpg_640x640.jpg
Subir
OFERTASVer todas
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
  • Harley Benton TE-52 NA Vintage Series
    169 €
    Ver oferta
  • Taylor 214ce-SB DLX
    1.198 €
    Ver oferta
fernando s
#2 por fernando s el 17/01/2018
Haciendo que cuando esté pulsado derive el vivo de la pastilla a masa. Yo lo hice en una guitarra pero el pote era pulsador, no interruptor. Cuando lo amntengo pulsado silencia la guitarra, si lo suelto suena, como un killswitch
Subir
Cristian
#3 por Cristian el 18/01/2018
Exacto, eso es lo que quiero conseguir. Este pote también es pulsador. Y cómo haría eso? Es que no encuentro ningún esquema o diagrama de la conexión.
MUchas gracias
Subir
Suarez
#4 por Suarez el 18/01/2018

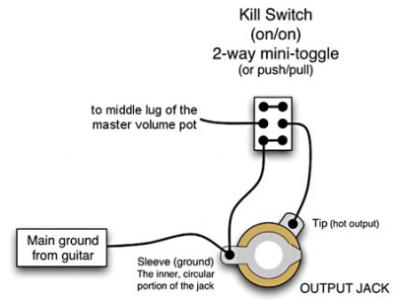

Si buscas en google "diagrama killswitch DPDT" te salen distintas configuraciones. Yo la que usé en su día cuando monté un killswitch en mi guitarra es la de la imagen que te adjunto.
conectas la salida del potenciometro de volumen a donde te indica, y sin mayor complicación :)

:saludo:
Archivos adjuntos ( para descargar)
Subir
Cristian
#5 por Cristian el 18/01/2018
Muchísimas gracias, voy a probarlo ya. :ok:
