Poner potes push pull

Hola, quiero poner las pastillas de mi guitarra de esta forma:
La 2 dobles ponerlas a sigle, y luego las 3 fuera de fase, tengo 2 potes push pull (volumen y tono) para ponerlas en sigle se como hacerlo, ahora el problema es como hacer para ponerlas fuera de fase aqui adjunto una foto las pastillas son SD:
http://www.subeimagenes.com/img/pote1-418591.html

en la foto hay no referencia a la pastilla del centro.

OFERTAS EN TIENDAS Ver todas

-13%

Harley Benton Fusion-T HH Roasted FNT

349 €

Ver oferta
-13%

Harley Benton SC-Custom III Baritone

349 €

Ver oferta
-18%

tc electronic 2290 P Dynamic Delay

205 €

Ver oferta

SEGUNDA MANO EN MERCASONIC Ver todo

Mad Professor Snow White Autowah boutique

90 €

Ver
Altavoz Lavoce FBASS12-20 12" Ferrite.

50 €

Ver
Fender Stratocaster AV II 61 Olympic white zurda

1.850 €

Ver

¿Tienes equipo que ya no usas? Véndelo en Mercasonic

Una ayudita ????

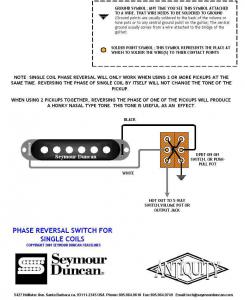

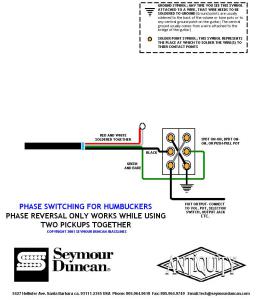

Hola Jefar, no se si te servirá de ayuda, pero he encontrado esto.

Archivos adjuntos ( para descargar)

Gracias..ya me he checkeado toda la pagina de SD, pero lo que no me entero es para ponerlo en la foto que he puesto.....como cablearlos en el pote de tono y que cables poner en el selector

Yo no lo veo muy claro, que con solo dos potes puedas poner las tres pastillas fuera de fase (es una opinion personal).
Creo que te va a hacer falta poner ademas algun swich o algun tipo de conmutador.
Esperemos a oir la voz de los expertos.

Eso es lo que espero que los expertos hagan acto de presencia... Gracias..

Porque para ponerlos a single esta este esquema:
http://www.seymourduncan.com/support/wiring-diagrams/schematics.php?schematic=HSH_1v_1t_5w_pushpull

pero ahora me imagino que los calbes negros que van al selector tiene que ir conectados al pote push pull de tono, pero ¿las 3 pastillas? solo2? o solo 1?....i de ahi me imagino que al selector..?¿?

Aunque es de dimarzio te podria orientar un poco sobre lo que quieres.

Archivos adjuntos ( para descargar)

📄 hshep1112_1ppv1ppt_splitphaseshift.pdf

Inicia sesión para ver este archivo

📄 hsh5w_1ppv1ppt_splitphaseshift.pdf

Inicia sesión para ver este archivo

#8
Ok, ya sabes que tambien tengo una tonezone, y bueno en la foto hay un error una de las de doble bobina la SH-1n solo tiene 2 cables, asi que seria poner a single la sh-10 y luego las 3 ponerlas fuera de fase....el problema es el cableado....
Gracias

Si inviertes de fase las 3 pastillas, te va a sonar igual! Y necesitarias 3 pushpulls o 3 miniswichs para hacerlo.
Lo que puedes hacer es que una de las 3 (la del medio, por ejemplo) se pueda invertir de fase respecto a las otras dos. Así siempre que esté combinada con puente o mastil, sacará el tono típico nasal del fuera de fase.

Buena idea, pero como lo conecto en el pote de arriba?
Otra pregunta como sonaria con una SD SH-10 en el mastil y una Tonezone en el puente....Ahora mismo tengo una SD SH-1n en el mastil y SD SH-10 en el puente.

Y que tipo de interruptor tendria que poner para poner las otras en fuera de fase?
