Pedaltrain casera de dos pisos

retroblues
#1 por retroblues el 27/08/2017
Hola, me gustaría compartir este "inventillo" que a mí me ha resultado genial. Después de muchas pedaleras a lo largo de varios años, creo que es la más práctica y sencilla que se me ha ocurrido.

Teniendo en cuenta los pedales que iba a incluir, las medidas tenían que ser:
60 x 36 cm (tamaño total repartido en dos pisos de 60 x 18 cm)

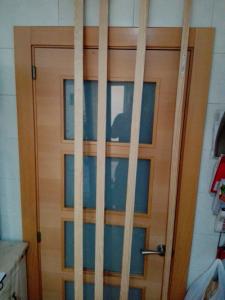

Para estas medidas sólo necesitaba:
-3 listones de 2400 x 38 x 4 mm (4,55 € cada uno)
-1 listón de 2400 x 18 x 34 mm (5,55 €)
-1 pieza de moqueta negra de 360 x 600 mm (8 €)

En total: 27,20 €
Archivos adjuntos:
BBCode:
Subir
retroblues
#2 por retroblues el 27/08/2017
El primer paso. La base.
Cortar los listones a la medida que necesita la base.
De los listones de 2400 x 38 x 4 mm:
8 piezas de 60 cm.
5 piezas de 36 cm.
Archivos adjuntos:
BBCode:
Subir
retroblues
#3 por retroblues el 27/08/2017

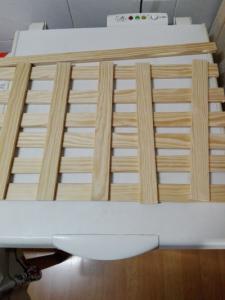

Segundo paso.
Utilizamos sólo 5 de las 8 piezas de 60 cm. Tres de ellas serán la base del piso bajo y las otras dos, a la del piso elevado. Tener en cuenta que, contando de abajo arriba, la tercera del piso bajo está montada pegada a la primera del piso elevado (ver foto)
Pegar y clavar las piezas en las intersecciones.
Para dar más seguridad a la estructura, el clavado lo hice tanto por la parte superior como por la inferior.

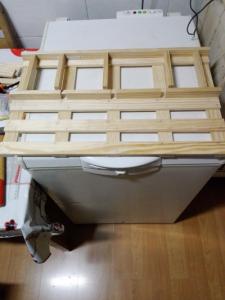

Tercer paso. El piso elevado.
Cortar del listón de 2400 x 18 x 34 mm:
-1 pieza de 60 cm, la que va detrás
-4 piezas de 15 cm, dos que van a cada lado sirviendo de base al piso, dos que van a cada uno de los lados del frontal del piso elevado.
-5 piezas de 13 cm, tres que van dentro del piso elevado, dos que van en el centro del frontal del piso elevado. Estas piezas son 2 cm más cortas porque así dejamos espacio para pasar los cables por debajo del piso.
Archivos adjuntos:
BBCode:
Subir
retroblues
#4 por retroblues el 27/08/2017

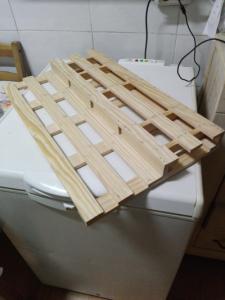

Tercer paso. El piso elevado 2.
Ahora sólo se trata de darle base al piso elevado con las tres piezas de 60 cm que nos habían quedado.
Archivos adjuntos:
BBCode:
Subir
retroblues
#5 por retroblues el 27/08/2017

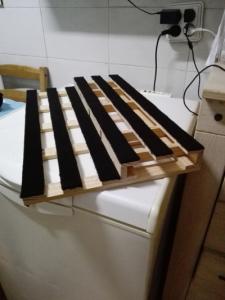

Cuarto paso. Enmoquetado.
Ponemos la moqueta que servirá de agarre al belcro de los pedales.
La pegamos en tiras de 38 x 60 cm.
Archivos adjuntos:
BBCode:
Subir
retroblues
#6 por retroblues el 27/08/2017

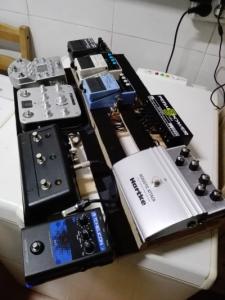

Quinto paso. Fin.
Pegamos unos antideslizantes por debajo y montamos los pedales, pasando los cables por entre los espacios dejados.
Archivos adjuntos:
BBCode:
Subir
1
retroblues
#7 por retroblues el 27/08/2017
Nada más.
Además de barata, la encuentro ligera y práctica, ya que permite pasar los cables por la estructura sin estorbar.
Creo además que las medidas del diseño se pueden adaptar a cualquier necesidad y combinación de pedales fácilmente.
También sería interesante darle una imprimación con alguna pintura impermeabilizante.
En mi caso, completé el conjunto con una bolsa de deportes con ruedas y troller que costó más que el pedaltrain (30 €), todo hay que decirlo, pero sin ruedas ni troller se pueden encontrar más baratas.

Espero que haya sido de ayuda o para proporcionar alguna idea.

Salu2!!
Subir
aszait94
#8 por aszait94 el 27/08/2017
Impresionante! Un trabajo muy fino, y lo mejor de todo a tu imagen y semejanza! Espero que sirva de ejemplo.

Un saludo.
Subir
retroblues
#9 por retroblues el 27/08/2017
Gracias, aszalt94, la verdad es que hace ya meses que la monté y sigue respondiendo a mis necesidades.
He dudado todo este tiempo sobre si subirlo al foro o no, y aprovechando ahora las vacaciones lo he hecho.
Creo que puede ser útil, y más con los precios que hay en el sector...
Y en un fin de semana lo tienes hecho (incluso en un día si no tienes compromisos).
