Pastillas baja

hola compañeros, tengo una pequeña duda:
tengo las p
pastillas de una baja para montar es una squier.
la duda es sobre el tercer cable de la del puente, puedo ignorarlo? o debo poner un selector de cuatro posiciones?

gracias de antemano

OFERTAS EN TIENDAS Ver todas

-24%

Rockboard Power MOD 75

151 €

Ver oferta
-59%

Hughes & Kettner Spirit AmpMan Classic

145 €

Ver oferta
-13%

Epiphone 1963 Firebird V Vibrola PW

1.399 €

Ver oferta

SEGUNDA MANO EN MERCASONIC Ver todo

Guitarra clásica Joan Cashimira mod. 130

490 €

Ver
Cornish SS2/SS3 overdrive replica

111 €

Ver
Seymour Duncan AHB-3S Mick Thomson Blackouts Set

180 €

Ver

¿Tienes equipo que ya no usas? Véndelo en Mercasonic

¿sabes si se trata de una pastilla Tappered?... si se trata de eso puedes aislarlo, de todas formas voy a buscar informacion sobre esa pastilla.

:saludo:

tappered???????????????

intento poner una foto pero no se como

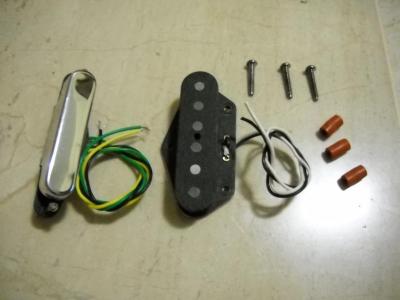

es esta

Archivos adjuntos ( para descargar)

Mirate este esquema, el verde vá a masa.

Archivos adjuntos ( para descargar)

📄 baja telecaster.pdf

Inicia sesión para ver este archivo

no es por malmeter pero me sigue sobrando uno, o no?

verde y negro van a masa. pues el negro es masa, y el verde "la masa" de la carcasa que cubre la bobina, así que si lo llevas a masa eliminarás algo de ruido.
La funcion de ese cable es poder poner de serie a paralelo (con lo cual cabiaría en un momento la masa de la pastillas) de modo que aunque se haga el cambio, la carcasa quede conectada a la masa real.

Si arrancas ese cable y unes el negro a la carcasa con un puente, habrás convertido esa pastila en una pastilla normal de telecaster, pero en lugar de esto, es mas cómodo que negro y verde vayan juntos a masa.

Un saludo.

:saludo:

Si la quieres conectarla con un esquema "normal", volumen, tono y swich de 3 posiciones, a mi entender te sobra el cable verde, que es para ponerla en fuera de fase.
Perdona Frasco, mientras estaba escribiendo ya estabas contestando tú.

muchas gracias a los dos
frasco, creo que optare por poner los dos a masa, asi sienpre puedo optar acambiar el selector
