Nuevo control de tonos ¿funcionaría?

Compañeros:

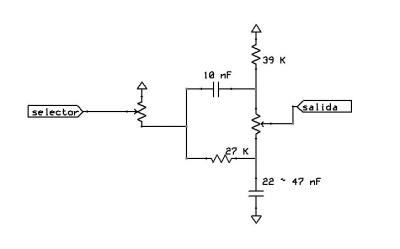

qué opinais de este control de este circuito para instalarlo en una guitarra.

Tendríamos un mejor "dominio" sobre el tono o no funcionaría.

La idea es "balancear" el tono en lugar de llegar al tono completamente sordo de cuando bajamos el pote tradicional en nuestras guitarras.

Archivos adjuntos ( para descargar)

OFERTAS EN TIENDAS Ver todas

-14%

Harley Benton Fusion-T HH EB OCT

299 €

Ver oferta
-11%

Harley Benton Agufish STD Signature BK

399 €

Ver oferta
-21%

Keeley Compressor Pro

291 €

Ver oferta

SEGUNDA MANO EN MERCASONIC Ver todo

Fender Mustang LT25

125 €

Ver
D’Angelico Excel EXL‑1 Amber para zurdo

1.000 €

Ver
Vendo Mesa Boogie Mark 5 Combo 90w 1x12"

2.300 €

Ver

¿Tienes equipo que ya no usas? Véndelo en Mercasonic

yo antes de probar eso tengo que ponerle un cableado a la guitarra que la tengo medio muerta, y digo medio porque me funciona una sola pastilla a la vez, las 2 aun no di hecho. que conste que es bastante interesante eso, porque yo al 0 no lo puse en mi vida el tono...

por cierto frasco, pasate por tu hilo del triana tube, a ver si me haces el favor de buscarme un par de referencias de unos trafos

y nada perdon por el offtopic

Hola Frasco no sé si lo que pretendes es lo que hace el circuito de tono Greasebucket™ que llevan algunas Fender y que tanto odian algunos. Ahora mismo no encuentro el esquema, solo lo que lleva, por si te sirve de algo para comparar :
Tone pot - 250K audio
Big cap - .1uF, ceramic disc, 50V
Little cap - .02uF, ceramic disc, 50V
Resistor - 4.7K ohm, 1/4 watt, metal film

Yo es que de electrónica ...... :roll:

Parece que va así

Un saludo

El problema que le veo yo, es que la señal tiene que pasar por el filtro sí o sí... Independientemente de la posición del potenciómetro. De esta manera, nunca tendrás la señal sin filtrar. En un control de tono normal, cuando está al máximo anula el filtro y tienes la señal íntegra, tal cual sale de la pastilla. Creo que con tu diseño eso no es posible. A las malas móntalo en un patch y prueba a ver que tal.

Saludos

Es parecido a la etapa de tono de los bigmuff si no igual, no?

Así a bote pronto un defecto que le intuyo es que va a atenuar mucho la señal. No estoy seguro de cuánto pero el volumen yo creo que va a caer sí o sí, por lo que quizá convendría meterle una etapilla de amplificación por algún lado.

Cuáles serían los valores de los potenciómetros? (para hacerte unas simulaciones en orcad)

Puedes echar un ojo a cómo funciona el filtro con el tone stack calculator. Aquí sale el del bigmuff y es exactamente igual al que planteas:

Download

Si pones un capacitor de .10 uF (creo, ahora no abriré mi explorer) en el pote de tono y el esquema es solo con un volumen y un tono aunque el tono esté a 0 se obtiene un sonido cremoso con el cual se puede tocar, lo sé porque yo tengo uno en mi Explorer y la verdad va de maravilla.
