No suena mí guitarra eléctrica

Solucionado
  • 1
David Cortes
#1 por David Cortes el 16/08/2022
la desarme para ver la electrónica y resulta que sin querer me di cuenta que cuando los tornillos de las pastillas tocan con una cuerda entonces si suena
Subir
Solución elegida por el creador del hilo (David Cortes)
Nge
#13 por Nge el 16/08/2022
#10

Lo que te he comentado. Al final de esos tres cables rojos (que deberían ser el final de la bobina de cada pastilla) hay un pegote de estaño que los une con la malla del cable. Desde allí suelda un cable, el otro extremo de dicho cable suéldalo a la parte de atrás de un potenciómetro.

¿Qué ha podido pasar? Probablemente ese pegote de estaño estaba soldado a la parte de atrás de un potenciómetro y se ha soltado porque la soldadura no era buena.

Otra opción sería soldar dicho pegote al potenciómetro directamente, pero es más fácil lo otro.
OFERTASVer todas
  • Kemper Profiler Stage
    1.650 €
    Ver oferta
  • Focusrite Scarlett Solo 3rd Gen
    109 €
    Ver oferta
  • Harley Benton TUBE15 Celestion
    99 €
    Ver oferta
Edurain
#2 por Edurain el 16/08/2022
Mas pistas David, modelo de guitarra, toca la cuerda en que tornillo, fotos si tienes...
Subir
zuriain
#3 por zuriain el 16/08/2022
Dices muy poco sobre el problema. La guitarra no suena nada, o suena muy baja o lejana? Has probado que no sea cosa del cable o el ampli, usando otra guitarra?

Y qué tornillo toca las cuerdas? En teoria ninguno debería hacerlo.
Subir
David Cortes
#4 por David Cortes el 16/08/2022

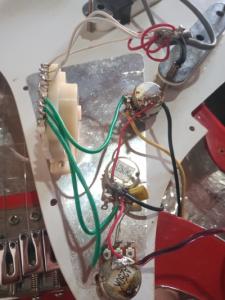

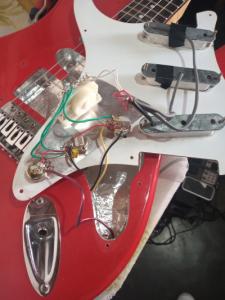

Espero que se entienda, sucede con cualquier posición del selector, como ven no hay fallas de cable o potenciómetro, en la electrónica no hay ningún cable desoldado, el selector también funciona
No es una guitarra de marca y es antigua
Sinceramente dejo de sonar de un día para el otro
Subir
David Cortes
#5 por David Cortes el 16/08/2022
Cómo hago para subir un vídeo?
Archivos adjuntos ( para descargar)
Subir
David Cortes
#6 por David Cortes el 16/08/2022
Video
Subir
Jose Mari
#7 por Jose Mari el 16/08/2022
Has comprobado el cable del jack o el propio jack que esté en buenas condiciones?
Subir
David Cortes
#8 por David Cortes el 16/08/2022
https://photos.app.goo.gl/yr2LsKjSLy3LW1vr8
Espero que puedan ver este video
Subir
Nge
#9 por Nge el 16/08/2022
Parece que los tres cables rojos que salen de las pastillas han perdido la conexión con la masa. Un simple cable que vaya desde éstos hasta la parte de atrás de un potenciómetro debería solucionar el problema.

Todas las partes metálicas de la guitarra (incluidas las cuerdas) tienen conexión a masa, por eso cuando tocas cualquier parte metálica de la pastilla con las cuerda cierra el circuito y suena (la malla de los cables está soldada a los cables rojos).
Subir
1
David Cortes
#10 por David Cortes el 16/08/2022
#9 si, es eso. Hice contacto de esos cables con el potenciómetro de volumen y si funciona ¿Pero porque perderían la conexión a masa? ¿Cuál sería la mejor solución?
Subir
timmytee
#11 por timmytee el 16/08/2022
#9 De acuerdo. En teoría los cables rojos deben ser conectados a un parte metalico, si no, el circuito esta abierto. Sin embargo, es mejor si estan conectados a la base de uno de los pots (potenciometros)

¿has probado el cable que va al hueco atrás? Refiero a el espacio donde están los muelles del tremolo (vibrato), debe ser un cable soldado allí y así se hace la conexión de las cuerdas a la "tierra" de la guitarra.
Subir
timmytee
#12 por timmytee el 16/08/2022
#10
David Cortes escribió:
si, es eso. Hice contacto de esos cables con el potenciómetro de volumen y si funciona ¿Pero porque perderían la conexión a masa? ¿Cuál sería la mejor solución?


Si no eres capáz de soldar los cables, puedes aflojar la tuerca del potenciometro, pasa los cables entre el cuerpo del potenciometro y la parte atrás del golpeador y apretar la tuerca de nuevo. Así tendras una conexión a la tierra. Es una chapuza, pero funcionará, al menos que hasta puedes arreglarlo bien.
Subir
