Necesito metodo para comprobar trafo de salida

Solucionado
heater on
#13 por heater on el 27/05/2023
Se están revisando por segunda vez las soldaduras, zócalos incluidos.

El tema es , que si no sabemos comprobar el trafo de salida, no podemos acotar la avería.
Subir
OFERTASVer todas
  • PRS 70th SE McCarty 594 SC QuiltBO
    1.055 €
    Ver oferta
  • KMA Audio Machines Pylon Noise Gate 70th Anniv.
    175 €
    Ver oferta
  • EarthQuaker Devices 70th Anniv. Plumes S Shredder
    129 €
    Ver oferta
acamm
#14 por acamm el 28/05/2023
Hola,
No sé si disponéis de equipo y sabéis usarlo, pero yo meto con el generador de funciones 1V,1KHz por el secundario y observo la tensión con el osciloscopio en el primario, según la relación (Vsec/Vprim)^2=Zsec/Zprim. La impedancia del primario debería rondar los 4KOhms aprox.,creo.
Subir
heater on
#15 por heater on el 28/05/2023
Gracias por tu respuesta.
No conocía ese procedimiento ni la formula. Queda aquí apuntado que es lo bueno.

Ayer se hizo otra prueba y parece que hay resultados que muestran que el trafo tiene problemas.

Se inyectó 1KHz por el input y midiendo tensiones en el primario, había un desequilibrio muy notorio..

Se va a medir derivaciones en el trafo con un medidor de aislamiento profesional el lunes.

La `placa esta revisada a conciencia, todo da continuidad como debe.
Subir
acamm
#16 por acamm el 28/05/2023
Se me olvidaba decir que esa prueba hay que hacerla con el transformador totalmente desconectado.

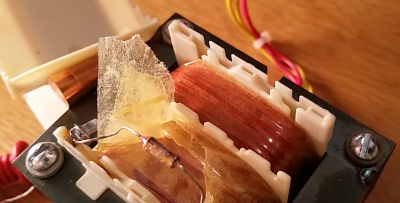

Por cierto, que el transformador de alimentación de ese amplificador solía llevar un fusible escondido.
Archivos adjuntos ( para descargar)
Subir
heater on
#17 por heater on el 28/05/2023
Te he entendido.

Si ese fusible esta en corto, el trafo no amplifica?
Este trafo lo hace pero muy poco.

También te digo que el ampli lo tengo a 600Km de mi casa. El compañero me va pasando información..

Hasta el Lunes, o Martes no tendré mas noticias creo..
Subir
toni diaz
#18 por toni diaz el 28/05/2023
Si se quema el fusible se corta, y no deja pasar corriente o señal, si ha medido el secundario y da resistencia o no tiene esa PTC o está correcta. Lo normal es que no lleve
Subir
imac1655
#19 por imac1655 el 28/05/2023
Hola a todos. Y muchas gracias por la ayuda, sobre todo al compañero Heater que está implicándose a fondo con la avería, y dándome consejos. Ya que aunque si que tengo experiencia con amplis de transistores, este es el primero a válvulas que me toca reparar y hay cosas que aunque puedan parecer muy obvias yo las desconozco.

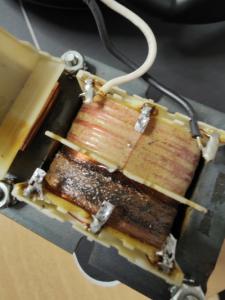

El fusible del trafo es en el de alimentación, si ese lo vi pero el devanado del secundario estaba chamuscado. Ahora viene la pregunta del millón. Puedo desconectar el trafo de salida y poner en marcha el amplificador con señal de 1khz para comprobar la tensión que le entra en cada lado del primario?
O existe riesgo de que le lo cargue más de lo que está?
Si puedo, le conecto el osciloscopio, y miro que es lo que le está entrando.
Lo dicho, poco a poco y con vuestra ayuda, saldrá adelante.
Archivos adjuntos ( para descargar)
Subir
heater on
#20 por heater on el 28/05/2023
Si le vas a meter tensión en el primario, necesita carga en el secundario.
Si vas a medir solo en los cables, sin que estén conectados al primario del trafo, si puedes.
Subir
acamm
#21 por acamm el 29/05/2023
imac1655 escribió:
O existe riesgo de que le lo cargue más de lo que está?

Efectivamente. Has cambiado el trafo de alimentación, pero existe el riesgo de que el motivo por el que se quemó siga estando presente, cuanto menos enciendas el amplificador mejor, podrías acabar quemando el transformador nuevo.
Si tienes osciloscopio y generador de funciones, puedes hacer la prueba que comenté, que no hay que encender el amplificador, y así podrás determinar si el transformador de salida está dañado.
Subir
heater on
#22 por heater on el 29/05/2023
#21 :

Podrías poner un ejemplo practico de la formula?

Sería la solución a este hilo.. seguro.

Muchas gracias de antemano
Subir
imac1655
#23 por imac1655 el 29/05/2023

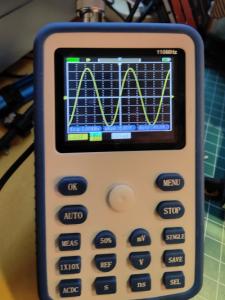

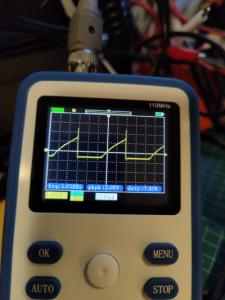

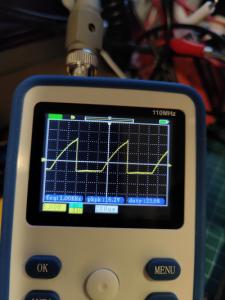

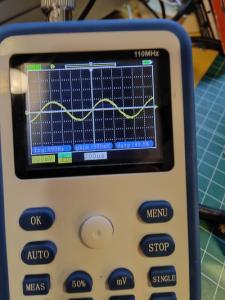

Buenas tardes a todos. Ya he estado realizando algunas pruebas. He megado el transformador de salida, primario y secundario a 1Kv en las imágenes podéis ver el aislamiento. Daba similar en todas las entradas y salidas. Así que por ahí descartado. Luego he hecho la prueba que comentaba el compañero accam. Os dejo las fotos de la señal que he metido en el secundario, y lo que sale en el primario. Y por último, os pongo foto de las dos salidas al primario del trafo inyectando la misma señal de 1khz y 1v en la entrada. La primera foto es de la salida J8 del esquema que corresponden a V4 y V5, y la otra del J16 que serían V6 y V7. Parece claro que V6 y V7 no están trabajando bien.
Archivos adjuntos ( para descargar)
Subir
Solución elegida por el creador del hilo (heater on)
acamm
#24 por acamm el 29/05/2023
acamm escribió:
la relación (Vsec/Vprim)^2=Zsec/Zprim

Tengo un transformador del que conozco la impedancia del Primario, que es 8ohmios, pero no la del secundario.
Le meto 1,07 voltios a 3,2KHz por el primario y midiendo con el osciloscopio me da 34,87V en extremos del secundario:
(34,87/1,07)^2= Zsec/8;
1062 x 8= Zsec;
8496 = Zsec;
En realidad el transformador debería dar 8700 Ohm, que es es por lo que me lo vendieron, pero ya se ve que se aproxima.
Si en lugar de medir entre extremos del secundario mido entre un extremo y el terminal central, obtendré la mitad de la tensión.
Obsérvese que cuando hablo del primario y secundario es al revés de como en realidad se usa un transformador de salida, pero es porque estoy utilizando la salida hacia el altavoz como entrada de señal.
Archivos adjuntos ( para descargar)
Subir
