Hola amigos del foro como están, en esta ocacion les presento un pedal wah volumen ideal para las personas que no saben como hacer una bobina y quieren hacerse su primer wah.
No se mucha información sobre este pedal, pero lo hice y esta bueno y hace el efecto que todos esperamos al momento de accionar el potenciometro en la debida forma
Imagen no disponible
dejo un vidéo y empiezo
[Este vídeo ya no está disponible en Youtube]
bueno primero dejo el esquematico
Imagen no disponible
ojo si van a hacer la plaqueta no se guien por el nombre de cada componente porque yo le puse otros(igual dejo la lista de componentes abajo)
Lista de Componentes
C1-1uF electrolitico 25v
C2-4,7nF
C3-4,7nF
C4-4,7nF
C5-0,1uF
C6-0,1uF
C7-100uf electrolitico 25v
C8-1uf electrolitico 25v
R1-1M
R2-220K
R3-3,3M
R4-68K
R5-10K
R6-100K
R7-220K
R8-220K
R9-47K
R10-560 OHMS
Q1-BC547B
D1-1N400X (CON LA "X" ME REFIERO A QUE ELIJAN CUALQUIER NUMERO YA SEA 1N4007,1N4001 O LO QUE ENCUENTREN)
POTENCIOMETRO 100K
PCB
el tamaño de la plaqueeeta es de 5cm x 5cm
Vista "3D"

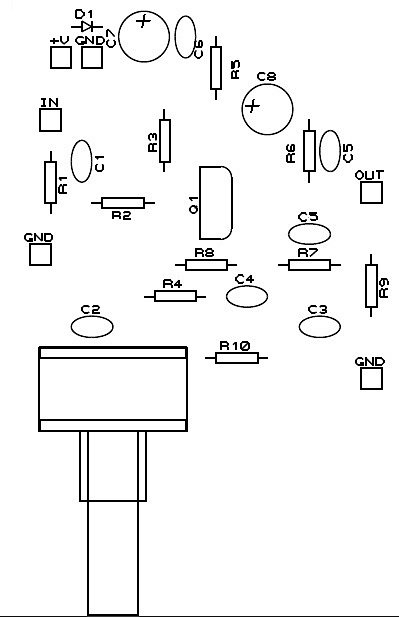

y Mascara de componentes
Bueno el montaje lo hacen guiandose de la mascara de componentes o directamente de la vista 3D lo que me olvide de poner en la mascara de componentes es el puente que tiene entre R4 y GND pero si se fijan en la vista 3D esta el espacio para ponerlo
El precio es super barato porque como ven tiene 10 resistencias 8 capacitores , 1 transistor y 1 pote, a mi me salio $9 argentinos sin los jacks, todo junto puedo llegar a salir $20 como mucho
Hagan o simulen este pedal asi ven que tal, si les gusta, y si es asi pónganse manos a la obra porque no se pierde nada haciéndolo.
Luego me cuentan sus inquietudes
No se mucha información sobre este pedal, pero lo hice y esta bueno y hace el efecto que todos esperamos al momento de accionar el potenciometro en la debida forma
Imagen no disponible
dejo un vidéo y empiezo
[Este vídeo ya no está disponible en Youtube]
bueno primero dejo el esquematico
Imagen no disponible
ojo si van a hacer la plaqueta no se guien por el nombre de cada componente porque yo le puse otros(igual dejo la lista de componentes abajo)
Lista de Componentes
C1-1uF electrolitico 25v
C2-4,7nF
C3-4,7nF
C4-4,7nF
C5-0,1uF
C6-0,1uF
C7-100uf electrolitico 25v
C8-1uf electrolitico 25v
R1-1M
R2-220K
R3-3,3M
R4-68K
R5-10K
R6-100K
R7-220K
R8-220K
R9-47K
R10-560 OHMS
Q1-BC547B
D1-1N400X (CON LA "X" ME REFIERO A QUE ELIJAN CUALQUIER NUMERO YA SEA 1N4007,1N4001 O LO QUE ENCUENTREN)
POTENCIOMETRO 100K
PCB
el tamaño de la plaqueeeta es de 5cm x 5cm
Vista "3D"
y Mascara de componentes
Bueno el montaje lo hacen guiandose de la mascara de componentes o directamente de la vista 3D lo que me olvide de poner en la mascara de componentes es el puente que tiene entre R4 y GND pero si se fijan en la vista 3D esta el espacio para ponerlo
El precio es super barato porque como ven tiene 10 resistencias 8 capacitores , 1 transistor y 1 pote, a mi me salio $9 argentinos sin los jacks, todo junto puedo llegar a salir $20 como mucho
Hagan o simulen este pedal asi ven que tal, si les gusta, y si es asi pónganse manos a la obra porque no se pierde nada haciéndolo.
Luego me cuentan sus inquietudes
. Guíate por la MASCARA DE COMPONENTES. C5 que esta en paralelo con R6 es de 22pF y C5 que esta en seria a R7 es de 100pf
