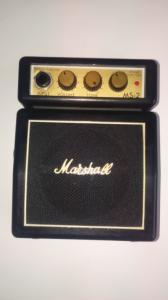

Modificar un mini Marshall MS-2 instalando un control master

#1 por TonyGT-Ibiza el 06/07/2014
Hola en este hilo voy a explicar como ponerle un control master o mas bien un control atenuador a un marshall ms2, seguro que hay formas mejores de hacerlo, pero yo lo hice asi hace ya cerca de 20 años y aunque es una chapuza da un resultado que a mi me encanta, lo que haces es al girar el potenciometro vas cortando el paso de la señal que sale para el altavoz y la salida de auriculares, el resultado es que puedes poner el ampli saturando a tope y a bajos volumenes, ademas, de esta forma las pilas no se gastan tan rapido y duran muchisimo mas.

Como ya sabeis los que conoceis el mini marshall, todo el mundo se queja de sus controles, realmente este amplificador suena muy bien, pero cuando bajas el volumen o bajas el tono o lo pones en el canal limpio el sonido empieza a sonar cada vez peor por lo que la unica forma de que suene bien es ponerlo a todo volumen, la modificacion es sumamente facil.

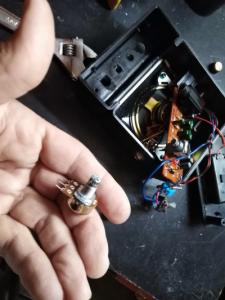

lo primero es desoldar el potenciometro de tono y quitarlo de la placa, (este potenciometro no sirve para nada, hace lo mismo que el tono de la guitarra, no tiene ninguna utilidad, es un control repetido que ya tenemos en la propia guitarra como digo)

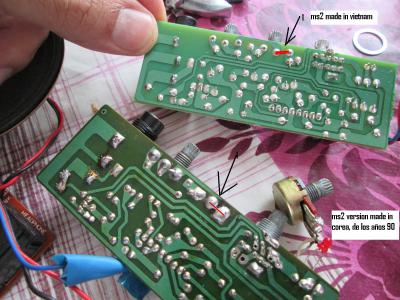

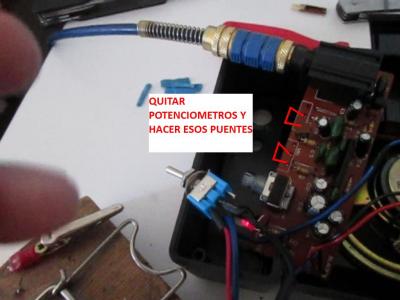

despues, en la primera foto veis una flecha, pues en esa flecha hay una marca roja, esa marca indica que ahi en ese punto hay que hacer un puente,
eso lo que hace es que al haber removido el potenciometro de tono nos actue como si estuviese el tono girado a tope hacia la derecha, osea, al 10.

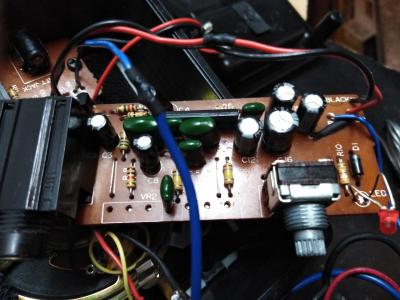

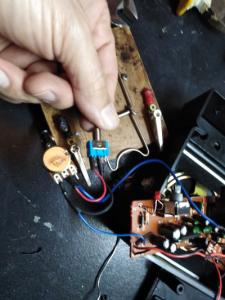

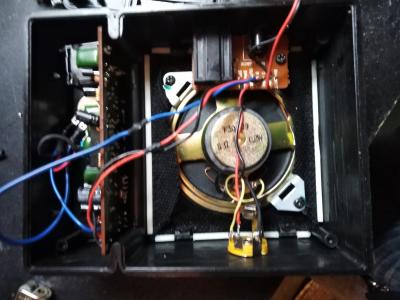

despues hay varios cables que salen de la etapa del mini marshall que van hacia una plaquita donde esta la toma de auriculares y la DC de alimentacion, cortamos el cable azul y le intercalamos el potenciometro de tono tal y como se ve en la foto con flecha y numero 2, soldamos los cables en el pote tal y como se ve en la foto y montamos el ampli de nuevo, el potenciometro de tono dejaremos los contactos mirando hacia arriba para que no nos choquen con la placa electronica.

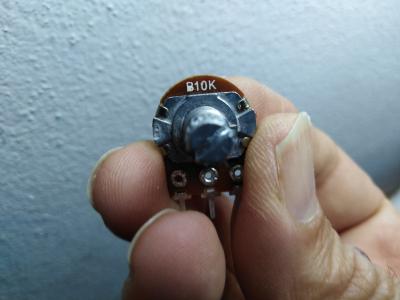

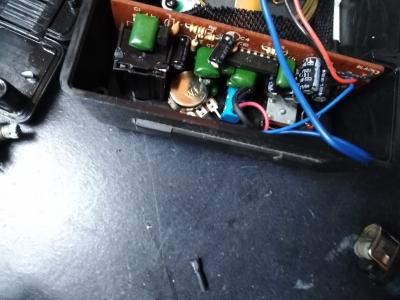

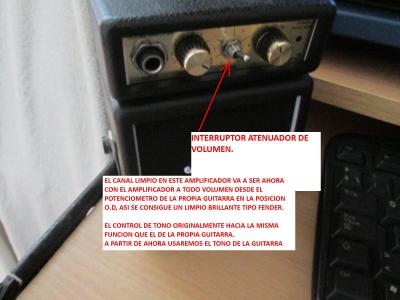

El potenciometro que antes era de tono ahora lo usamos como control master o atenuador, es mas correcto llamarlo atenuador creo, al tener este potenciometro una impedancia muy alta, ni siquiera he mirado de cuantos Kohmios, entonces cuando lo giras tienes que ir despacio por que sube el volumen muy deprisa, una buena opcion seria probar potenciometros de 1k, no se si logaritmicos o lineales, yo en esto no me he metido,
tambien se puede añadir un puente con una resistencia, aconsejo un valor de 470k o de 1k para probar.

Para acabar, hay una flecha con el numero 3 de otro puente que se puede hacer para conseguir algo mas de gain, se puede ver en la foto, aunque no se gana mucho.

Bueno, esto esta en version experimento que, mejora el mini marshall al 200x 100, en alguna foto se ven dos placas, son las dos versiones del MS2 que hay, esta la version corea de los años 90 y la version vietnam que es la actual.


pd, las fotos se ven trozos empalmados con cinta aislante por que es una modificacion que hice hace ya muchos años como digo y no tuve el cuidado de ahora jeje.
Archivos adjuntos:
foto uno.jpg
BBCode:
numero 2.jpg
BBCode:

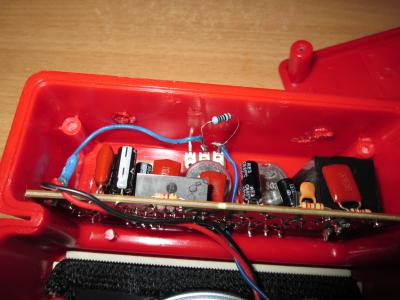

foto 3.jpg
BBCode:

ATENCION! ¿HAS ESCUCHADO MI CD FLAMENCO/SHRED/RUMBA?BAJATELO GRATIS AQUI,COPIA Y PEGA EL SIGUIENTE ENLACE EN EL NAVEGADOR!!:
http://www.mediafire.com/?st3eencvc39n98m
Aprende guitarra nivel basico/avanzado con mis videos:
http://www.youtube.com/camarachon

Subir
2
#2 por TonyGT-Ibiza el 06/07/2014
Se me paso el tiempo de editar y se me olvido decir algo importante, en el MS2 hay un truco para poder tocar en limpio, el truco esta en poner todos los controles a tope y en el canal de distorsion, bajas el volumen de la guitarra y vas subiendo poco a poco sin subir demasiado para no llegar a saturar, es asi como suena este ampli limpio y evidentemente si esta muy alto de volumen podemos bajar o subir el control master que propongo instalar en este hilo.

otro truco para darle un tono de distorsion mas calido es o bien alimentarlo con un transformador de 4.5v o 6 voltios o usarlo con una pila medio gastada, ahi la distorsion se vuelve muy calida con cierta compresion similar a la de los amplis de valvulas, son truquillos que parecen una chorrada pero molan mucho.

ATENCION! ¿HAS ESCUCHADO MI CD FLAMENCO/SHRED/RUMBA?BAJATELO GRATIS AQUI,COPIA Y PEGA EL SIGUIENTE ENLACE EN EL NAVEGADOR!!:
http://www.mediafire.com/?st3eencvc39n98m
Aprende guitarra nivel basico/avanzado con mis videos:
http://www.youtube.com/camarachon

Subir
#3 por TonyGT-Ibiza el 06/07/2014

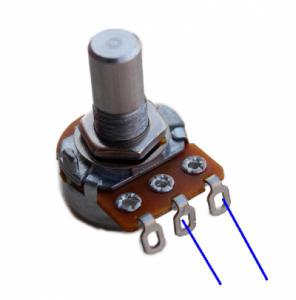

otra ultima cosa, os dejo una foto donde se ve mas claro en que patas va soldado el cable azul que hemos cortado, se trata de la pata central y la pata derecha, si nos equivocamos y en vez de la derecha soldamos la izquierda funcionara al reves jejejejeje.

Tambien hay que tener en cuenta que hay que añadir un trozo de cable por que vereis que el cable azul se os queda corto y no llega al sitio, yo creo que esta modificacion la puede hacer cualquiera, no hace falta tener conocimientos previos de electronica, solo un poco de practica con la soldadura.
Archivos adjuntos:
BBCode:

ATENCION! ¿HAS ESCUCHADO MI CD FLAMENCO/SHRED/RUMBA?BAJATELO GRATIS AQUI,COPIA Y PEGA EL SIGUIENTE ENLACE EN EL NAVEGADOR!!:
http://www.mediafire.com/?st3eencvc39n98m
Aprende guitarra nivel basico/avanzado con mis videos:
http://www.youtube.com/camarachon

Subir
1
#4 por Pedro el 11/05/2017

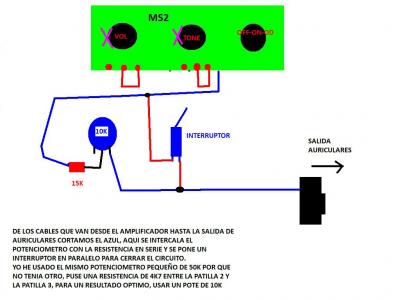

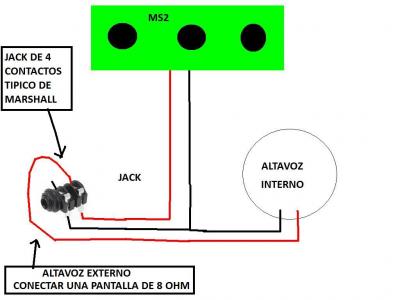

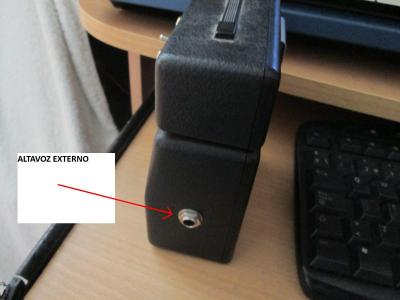

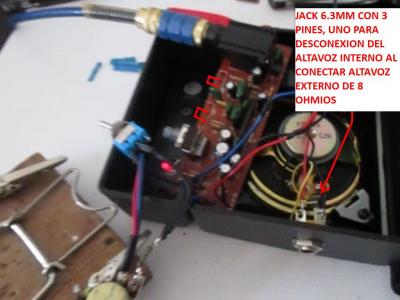

Muy buena idea, pero tenemos distintos gustos, no me convence mucho la idea de usar el pequeño ampli como un pedal, yo hace tiempo hacía lo contrario, le enchufaba un pedal al ampli y lo que te dije en el otro post del roland, me refería a este al Marshall, yo en lugar de ponerle mas resistencia a la salida de auriculares, hice lo contrario puentear una que tiene en la placa y así la utilizaba como salida de pantalla, le puedes enchufar cualquier alta voz de 4 ohm, incluso ahora puedes utilizar el que le has quitado al roland, ja, ja...algo ganará, es mejor que el que lleva, pero no cabe, tendría que ser en una cajita externa.

Pedro escribió:
Eso si, no conectes después unos auriculares que te puedes quedar sordo

jajjajaja, yo es que lo de la salida para conectar pantallas es una excusa para tapar el agujero que se me ha quedado de haber quitado e interruptor trasero y haberlo puesto arriba, ya te comente que me era super incomodo encenderlo desde la parte trasera, por eso decidi colocarlo arriba con un interruptor de palanca igual que hiciste tu :D
Subir
#5 por Pedro el 11/05/2017

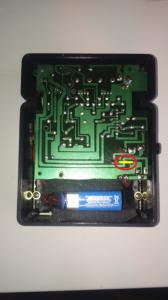

Lo que ocurre es que el mío es distinto al tuyo
Archivos adjuntos:
BBCode:
BBCode:
Subir
#6 por Pedro el 11/05/2017
Por eso te dije quesi haces esta modificación, no te puedes poner los auriculares, y mucho menos enchufarlo a otro ampli como pedal.
Subir
#7 por TonyGT-Ibiza el 11/05/2017

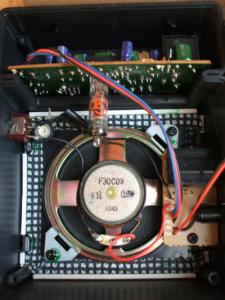

No conocia yo ese modelo de ms2, yo he tenido dos versiones, la coreana que me compre en los años 90 y luego la version viemnamita que tuve hace 2 o 3 años y son las que posteo en este hilo, lo que yo ignoraba y nunca pude imaginar es que existia otra version, es interesante que lo hayas dicho, es bueno saberlo.

La modificacion que le hice yo a este fue para tener un rango de distorsion mas amplio, la resistencia limita la saturacion y al anularla tienes un poco de mas recorrido para saturar un poquito mas :D

lo de anular el control de tono y usarlo como un master es una idea que se me ocurrio a raiz de que el potenciometro de tono del ms2 hace un recorte de agudos muy feo, no sirve para nada!! y, en todo caso si hay que recortar un poco los agudos, es algo que en este amplificador se hace mucho mejor desde el control de tono de la propia guitarra. Entonces ¿para que asignar un control de master al antiguo tono del ms2? es facil, el ms2 conforme le das volumen va saturando mas y, no tiene la posibilidad de buscar un punto de distorsion y luego bajar y subir el volumen manteniendo tu saturacion que, como mejor se controla en este ampli eso es con el control de volumen de la guitarra.

En este ampli el control de volumen de la guitarra juega un papel muy importante y, si usas el tono como un control master del ms2, puedes ver que controlas el amplificador con la saturacion a tope al volumen que quieras mientras juegas con el volumen de la guitarra para saturar mas o menos. De la otra forma, si no le modificas esto, no tienes control ninguno sobre la cantidad de saturacion y para saturar a tope por ejemplo, lo tienes que poner a tope todo, es un verdadero rollo.

Lo de utilizar la salida de auriculares del ms2 como salida de altavoz es algo que no voy a usar, prefiero dejarlo asi como esta, pues si algun dia quiero enchufarlo a un 12" en mi caso ya tengo un amplificador mas grande y con el microcube idem, lo de ponerle un jack hembra al microcube es para tapar el bujero que se me ha quedado despues de quitar el incomodo interruptor que hay en la parte trasera :brindis:
