teletux escribió:
Hola,

Supongo que lo que quieres es un conmutador que active o desactive el circuito. Se puede substituir el el potenciometro de volumen o el de tono por uno con switch push/pull. El cableado seria igual que hacer un true bypass con un switch de 6 patas.

http://picasaweb.google.es/lh/photo/rfTf18TWMHAWSBrp421C_Q?feat=directlink

http://picasaweb.google.es/lh/photo/rfTf18TWMHAWSBrp421C_Q?feat=directlink

Lo único es que no podemos controlar la alimentación del HardOn desde este switch, pero supongo que el corte de alimentación lo haceis desde el jack.

Saludos

Exactamente así es como se hace, cortando masa con un jack stereo.

Al final he decidido hacermelo en formato pedal, y hay algo que no tengo claro.Como se orienta el condensador polarizado? El negativo al out o el positivo al out?

En el out el negativo del condensador

Hola, gracias a todos por compartir este montage y sobre todo a Rasta por empezar con este tema (y todos los demas pedales que has sembrado por el foro, estoy abonado a todos tus temas tio :ok:

). Perdon si la pregunta es muy tonta, pero no me ha quedado muy clara la posicion del zener:oops:, podrias detallarme en que posicion quedaria en la placa? Pensaba instalarlo en una guitarra con pastillas activas, con un dpdt y alimentado de la pila existente tendria truebypass? Sacado de la web de zvex: Like all Z. Vex designs, current flow is low in this circuit (less than 2mA), enhancing battery life. Supongo que alimentado con la misma pila que las pastillas no disminuira demasiado el tiempo de vida de esta, no? Gracias por vuestro tiempo :brindis:

.

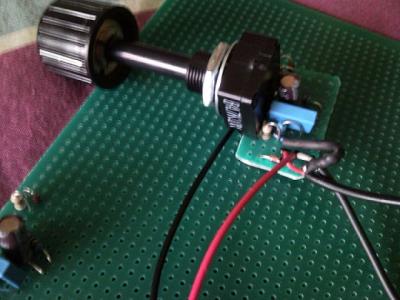

Bueno, aun no esta terminado por falta de tiempo :mad:

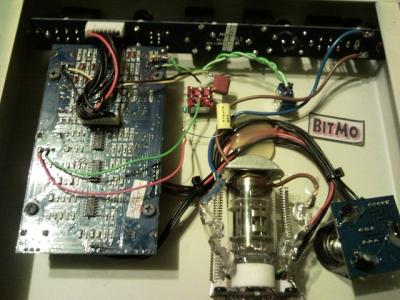

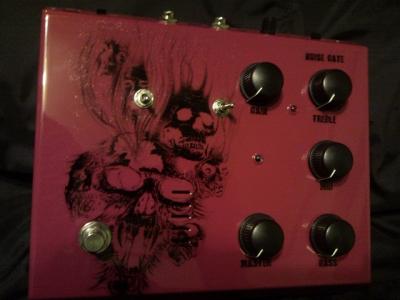

, pero os dejo una foto de como va la cosa. Estoy haciendo un segundo SHO pensando en meterlo en un Behringer vt999 modificado, asi van las cosas de momento :brindis:

, un saludo a tod@s y gracias por animarnos a meternos en este mundillo apasionante. :aplausos:

Archivos adjuntos ( para descargar)

hola, consegui un transistor, st72a
me lo dieron como MOSFET canal N
pero, en la oja de dato no parece ser el mismo, esdecir es un mosfet raro,

BST72A pdf, BST72A description, BST72A datasheets, BST72A view ::: ALLDATASHEET :::

no me sirve ni apalos no?

sera que se puede hacer algo con este transistor

saludos

edito, perdon yo me orientaba del esquema que esta al c omienzo, en donde el simbolo del transistor no tiene ese simbolito de diodo adentro, y en el datasheet de mi transistor si lo tenia pero veo que todos los mosfet son como el mio, algun otro factor que tenga que tener en cuenta, como para comparar si me sirve o no?

saludos

chacarock escribió:
hola, consegui un transistor, st72a
me lo dieron como MOSFET canal N
pero, en la oja de dato no parece ser el mismo, esdecir es un mosfet raro,

BST72A pdf, BST72A description, BST72A datasheets, BST72A view ::: ALLDATASHEET :::

no me sirve ni apalos no?

sera que se puede hacer algo con este transistor

saludos

edito, perdon yo me orientaba del esquema que esta al c omienzo, en donde el simbolo del transistor no tiene ese simbolito de diodo adentro, y en el datasheet de mi transistor si lo tenia pero veo que todos los mosfet son como el mio, algun otro factor que tenga que tener en cuenta, como para comparar si me sirve o no?

saludos

sirve creo, mientras se a un mosfet de canal N, si no son coincidentes las patillas, las orientas antes de ponerlo en el zocalo.

gracias rasta, una consulta mas, hay algun coeficiente a tener en cuenta an los fet's o mosfet's como los bopolares el hfe?
como punto de comparacion de reemplazos

saludos

En uno de los SHO que he montado integrado en una guitarra no se oye nada cuando lo activo y la pila se recalienta muchisimo ... se os ocurre qué puede estar fallando ???? he comprobado con el tester todas las pistas y parecen estar bien ....

dark_kloud escribió:
En uno de los SHO que he montado integrado en una guitarra no se oye nada cuando lo activo y la pila se recalienta muchisimo ... se os ocurre qué puede estar fallando ???? he comprobado con el tester todas las pistas y parecen estar bien ....

Cortocircuito fijo, o mal polarizados los diodos, o la pila del revés.
---------------------------------

chacarock escribió:
gracias rasta, una consulta mas, hay algun coeficiente a tener en cuenta an los fet's o mosfet's como los bopolares el hfe?
como punto de comparacion de reemplazos

saludos

Yo lo hic a ojo, ósea a oído, prueba también con 2n7000, son fácilmente ubicables.

Es raro, la pila y el diodo comprobados y OK, y cortocircuitos he mirado y remirado y no encuentro nada, si fuera el TRT el fallo, se escucharia al menos algo de ruido verdad ?

De todas formas le puse un zener de 9v en vez de los dos 1N de esta forma :

[ Imagen externa no disponible ]

dark_kloud escribió:
Es raro, la pila y el diodo comprobados y OK, y cortocircuitos he mirado y remirado y no encuentro nada, si fuera el TRT el fallo, se escucharia al menos algo de ruido verdad ?

De todas formas le puse un zener de 9v en vez de los dos 1N de esta forma :

http://a.imageshack.us/img714/1129/renderk.gif

Cortaste la pista de el pote, sino descargas tensión directamente a el negativo. Y comprueba el diodo con los esquemas de el box of rock, el sho que lleba va con un zener también.
