Medidas para colocar puente y cordal tune o matic

  • 1
javirulo
#1 por javirulo el 30/11/2016
hola buenas a todos, quería saber si alguien me podía explicar como hacer las mediciones correctas para colocar un puente tune o matic
en una chibson sg....e leído por aquí algunas cosas sueltas pero nadie lo acaba de explicar completamente...... y lo mas importante para cabezones
o sea lo mas sencillo posible dentro de su complejidad.
haber si hay suerte y alguien se curra un pequeño tutorial..
gracias de antemano y un saludo
Subir
Loren
#2 por Loren el 01/12/2016
Hola, no entiendo bien, si las sg sea de la marca que sean ya traen el puente tipo tune o matic no?
Pon fotos y te podremos ayudar
Subir
javirulo
#3 por javirulo el 02/12/2016
si claro trae puente tune o matic, el tema es que es una chibson que he lijado entera y tapado todos los agujeros
la guitarra no ha quintado bien nunca y comparando la posición del puente en otra que si es gibson
ni se aproxima ....el mástil de las dos tienen exactamente la misma medida ....asi que creemos que el chino guitarrero
tenia la botella de sake cerca....podía medir la de mi amigo y colocarlo mas o menos ...pero es que la tiene como oro en paño
me da un poco de palo decirle que tengo que usar las reglas y demás en su guitarra ,,,,espero que me entendáis ahora

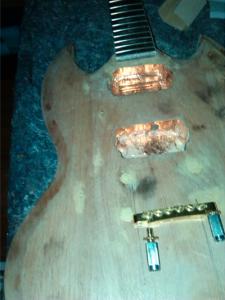

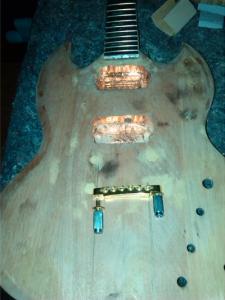

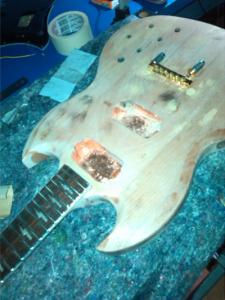

es como si hiciera la guitarra desde nueva,.....os dejo unas fotos mal sacadas ..gracias
Archivos adjuntos ( para descargar)
Subir
Loren
#4 por Loren el 02/12/2016
Cuando tenga la mía delante te doy las medidas , esque la tengo en el taller de barnizado
Subir
1
javirulo
#5 por javirulo el 03/12/2016
pues te estaría muy muy agradecido loren....no hay prisa cuando tu puedas gracias majeton
Subir
ramirosc
#6 por ramirosc el 03/12/2016
Las dos guitarras no tienen por que tener las mismas medidas. Estas cosas no se hacen asi.
Lo que tienes que hacer es medir la distancia desde la cejuela hasta el traste 12, tienes que medir la distancia que vuela la cuerda es decir desde la parte de la cejuela que da al mastil hasta la mitad del traste 12.

Esto te va a indicar cual es la distancia a las que debes colocar el puente desde el traste 12 pues la medición que obtengas es la mitad de la escala. Es decir lo mismo que tengas desde la cejuela hasta el traste 12 tienes que tener desde el traste 12 hasta el puente (hasta donde apoya la cuerda).

La distancia del puente hasta el cordal njo influye en el octavado de la guitarra por lo que para esa distancia si te puedes guiar por la de otros modelos.

Para tomar esta medida yo siempre he visto a la gente poner el cordal primero, poner cinta de carrocero en la zona aproximada donde va a alojar el puente y encordar la guitarra poniedo el puente encima de la cinta de corrocero (y debajo de las cuerdas, evidentemente) asi puedes medir la distancia exacta y marcar sobre la cinta donde debes realizar los agujeros con exactitud.

Espero haberme hecho entender
Subir
1
Loren
#7 por Loren el 03/12/2016
Si Ramiro se puede hacer así pero el problema de los tune o matic es la inclinación , porque si te equivocas estos tipo de puentes tienen muy poco margen de recorrido de las selletas, no es como los tipo fender que tienes casi dos centímetros de margen para quintar. Yo lo hice como dijo el compañero ,Medi en una gibson original y lo traslade a la mía asegurándome de que mi mastil tuviera la misma escala claro
Subir
Loren
#8 por Loren el 03/12/2016
#1 hola si puedes mide primero tu mastil desde la Cejuela al traste 12 para asegurarnos de que tiene la misma escala que el mío
Subir
1
javirulo
#9 por javirulo el 03/12/2016

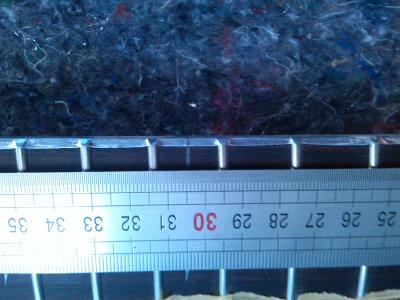

si claro lo hago ahora mismo,,,,creo que exactamente 304mm....
Subir
javirulo
#10 por javirulo el 03/12/2016

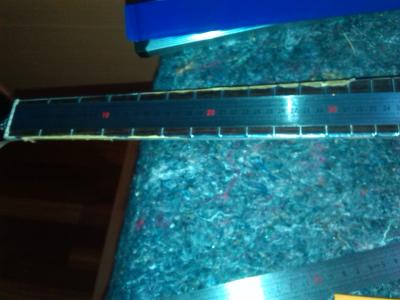

no se si se vera bien
Archivos adjuntos ( para descargar)
Subir
javirulo
#11 por javirulo el 03/12/2016
lo que dice ramiro lo entiendo perfectamente es lo que e leido y releido por los foros ,pero el tema de la inclinacion que coge el puente no he leido nada que me lo aclare demasiado ,,,hay videos en ingles ,pero yo como los presidentes españoles ni puta idea ,,,,,
Subir
Loren
#12 por Loren el 07/12/2016
#11
Archivos adjuntos ( para descargar)
Subir
