¡JCM800 preamp sin ruido por 15€!

No me extraña, que desastre tio, yo no se de programas de dibujo y me lo passba a limpio un colega, a veces se confundio y a mi se me pudo haber pasado

Ahora descubrire si es ese puente.tiene logica que sea eso.Pues nadie monto ese esquema solo yo jajajaja.Para eso estamos para solucionar cosas.si es eso el fallo ya sabes quita el puente de la pcb de las tres rusas.si es eso solo tengo que hacer un corte y un puente en mi diseño.

Que cagada tio, yo hice muchas mod de masa para ruidos, y al final cuando se pasaron a limpio hubo cagadas, he tenido que borrar el rar de la trilogia y editarlo un monton de veces.

Como yo no se de programas de dibujo pues lo hacia en sucio y buscaba gente que lo pasara a limpio y ahi venia el problema.

Ya funciona.era.eso hay que eliminar el puente ese pequeño.

Asi se soluciona todo 2 puentes y 3 cortes facil.

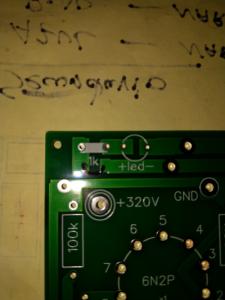

Os dejo una imagen

Ahora me toca hacer el repaso al gerber del diseño otra vez jajajaja pero son 10 minutos.

Alucinante tio, osea mas fallos en los lsyout de la trilogia?
Otra vez a eliminarlo y volver a subirlo.

tío estoy mirando el puente ese y estoy flipando, ese puente cortocircuita el potenciómetro, yo no entiendo que coña se hace ese puente ahí puesto, yo eso no lo he puesto, como no sea cuando hice los circuitos en sucio y pedir que nos pasarán a limpio alguien lo pusiera flipo de menuda cagada.

Bueno ya esta solucionado ya te decia yo que hice una pcb modo planchado y acido y tampoco me iva el tonesctack lo que pasa que sonaba tan guai que ni me fije.

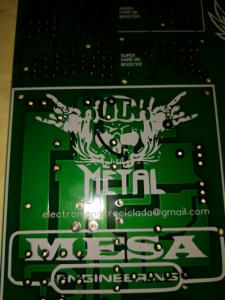

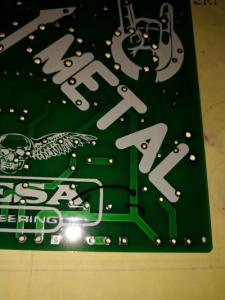

Pues ya he modificado la pcb por si alguien quiere comprar y ya sabemos que funciona.aqui el último gerber ya arreglé todo.aunque mis diez pcbs también funcionan aunque lleven esos pequeños puentes.Menos mal porque me han costado una pasta jajaja.

#999 entonces tony esto esta mal?

Esta mal el esquema de la trilogia del mesa a válvulas con 3 6n2p.los demas estan bien.solo hay que no poner el puente pequeño que esta cerca del treble.y mis pcbs ya las arregle.y el gerber último ya esta actualizado.

Txe ese 999 esta bien . nosotros hablamos de otro circuito no del jcm.
