¡JCM800 preamp sin ruido por 15€!

Lespaulhc
#901 por Lespaulhc el 14/07/2018

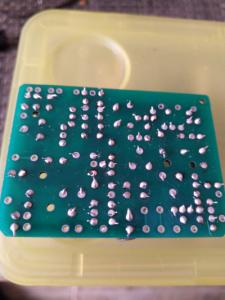

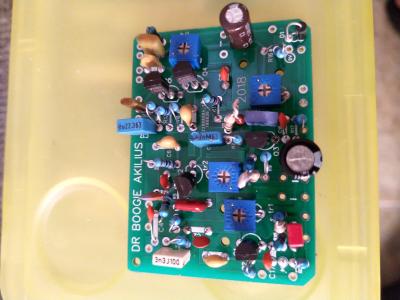

Dr boogie acabado de componentes.
Archivos adjuntos ( para descargar)
Subir
1
Bob
#902 por Bob el 14/07/2018
A disfrutarlo.
Subir
Lespaulhc
#903 por Lespaulhc el 14/07/2018
Bueno no esta mal lo unico que falle en el amp 5w en unir pin 5 de la 6n2p y la pin 5 de la el84
Pero se soluciona con 4 cms de cable.por lo demas todo ok.
Subir
1
Lespaulhc
#904 por Lespaulhc el 14/07/2018

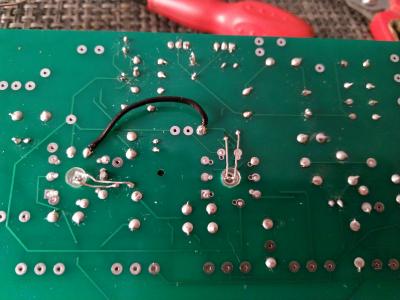

Ya esta el amp 5w este es el puente y los leds hay que hacer un poco mas grande el agujero de la pcb para el led.
Archivos adjuntos ( para descargar)
Subir
2
Bob
#905 por Bob el 14/07/2018
Vaya pinta que tiene.

Hay ganas de oírlo.

Felicidades
Subir
1
Lespaulhc
#906 por Lespaulhc el 14/07/2018
Gracias Bob todo llegara...y pondre review.
Subir
1
TonyGT-Ibiza
#907 por TonyGT-Ibiza el 14/07/2018

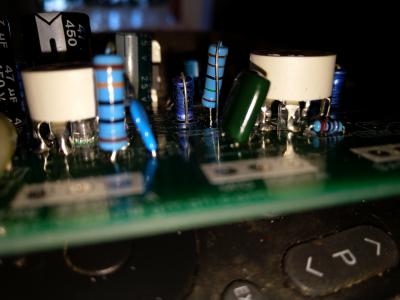

Que pasada tio, enhorabuena por el curro, sobre el tema de las resistencias me he quedao flipao, no sabia que los ptevios de valvulas ivan todos con resistencias de 1/2w para arriba, yo he puesto siempre de 1/4w, quizas por eso tengo un pequeño siseo.

Lespaul, le voy a cambiar alguna resistencia al ultimo pre 800 que hice, tiene un pequeño siseo.
¿Que resistencias me recomiendas cambiar de este, las resistencias de los anodos, catodos, condensadores de 47uf o resistencias del tonestack y reja? Te digo por que ya que esta hecho no lo voy a desarmar, pero si me interesa saber a que puntos afecta mas esto.
Subir
TonyGT-Ibiza
#908 por TonyGT-Ibiza el 14/07/2018
Bob, te quedaron guay esos zocalos novales, cuando termines el pre, acuerdate de ponerle los puentes, es algo que a mi se me ha pasao a veces, y ni te das cuenta.
Subir
1
Lespaulhc
#909 por Lespaulhc el 14/07/2018
Normalmente anodo y catodo de las válvulas y la del filtro pi...la que va en medio de los condensadores ... tonecstack y input dejalas.
Subir
Lespaulhc
#910 por Lespaulhc el 14/07/2018

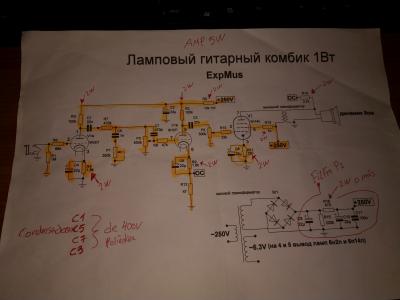

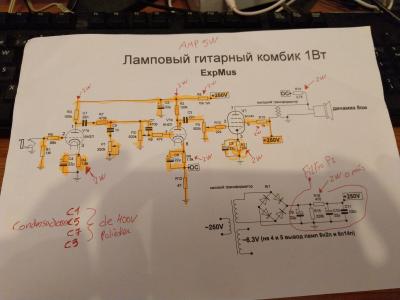

Te las subrayo en un esquema espera
Archivos adjuntos ( para descargar)
Subir
2
Lespaulhc
#911 por Lespaulhc el 14/07/2018
Se me olvido la r14 oc si es de ceramica 5w mejor
Subir
1
txe
#912 por txe el 14/07/2018
tengo ganas a la reviu a ve como lo alimentas y todo ese rollo
Tony que etapa vas a ponerle al tuyo?
bob lespaul ya hizo un ampli twin y lo puso en un post de toni de previos creo recordar, hay video
Subir
1
