Pues yo también me animó a pillar una placa.
Ya nos dirás cuánta pasta hay que pagarte.
Has probado ya ese diseño?
Te lo pregunto por qué si necesitas hacer una placa para probar yo te puedo hacer una placa con la insoladora.
Un saludo
Pedi 10 pcbs a easyeda en cuanto me llefuen todos los materiales y valvulas lo probare pero funciona seguro
Ademas me cercione de poner mas pads para modificar cosas si las necesita.en principio necesitare max 5 placas asi que me sobran 5 y valvulas de etapa pedi 100 en concreto la 6p14p de 12w aunque el circuito va a unos 5 o 6w.la unica duda el circuito a 1 w que suene bien.
Yo con una placa me vale,así que si te sobra me dices que te compro una.
Gracias
Hola dejarme tiempo para ver si la pcb cumple los objetivos.Me refiero al previo twin con etapa a 5w
Y luego os dire como hacerlo en un hilo nuevo con imagenes y con opcion de envio de pcbs y valvulas si quereis .lo mas malo que puede pasar es que tenga que tirar las pcbs . jajjaja.
2
En un layout es muy facil equivocarse, hay que repasar y seguir todo muy bien, yo me acuerdo cuando hice la modificación del previo Mesa Boogie y del previo JCM800 como yo no controlo programas de dibujo se lo tenía que dar a un amigo para que me lo hiciera, yo a él le enviaba en layout ensucio y el lo pasaba a limpio y casi siempre se equivocaba, yo los le pasaba siempre después a conciencia incluso había veces que se me escapaba algún error, y más complicado es aún más si tú lo haces a dos caras, yo ya sinceramente hasta ahí no me atrevo a meterme hoy por hoy mañana no sé
Yo ya vuelvo a la carga con dos jcm800 para hacer un par de amplis.

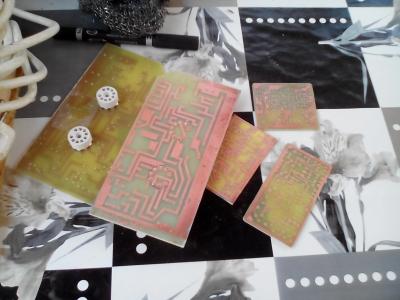

Archivos adjuntos (
loguéate para descargar)
2

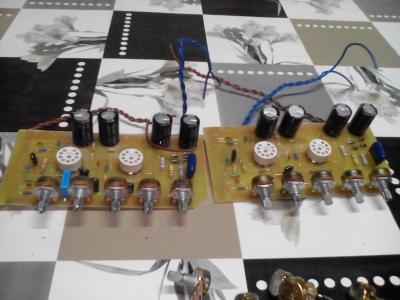

Salen dos hoy, les falta solo los jack y los trafos, de estos dos salen dos jcm800 hibridos.
He dado otra vuelta de tuerca, he quitado un condensador de 47uf de la entrada, habia 3 y creo que con dos debe ir bien.
Archivos adjuntos (
loguéate para descargar)
1
