Instalar interruptor Standby en valvular (Mod GA5 Harley Benton)

cual es el de salida? el que esta cerca a la luz indicadora o a los jack de conectar guitarra? perdon por la novatada...

Te explico el recorrido. Del enchufe van dos cables uno va al interruptor Power y el otro la va al tarnsformador. A su vez del interruptor tambien va otro al tarnsformador. Esos son los de entrada.
Luego del transformador saldran varios con diferentes voltajes, dos de ellos son los que debes localizar.

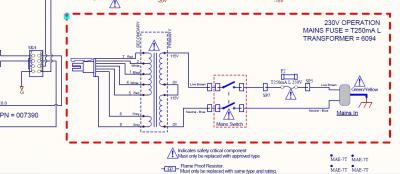

Sentencia agradezco nos ayudes aclarando con el esquema adjunto del socket 4 donde entra la potencia a la placa..

Segun el esquema los de entrada (primary) son azul y marron.
Los de salida (secundary) son los demás, pero no veo donde van, ¿Tienes el resto del esquema?

perfecto sentencia me ha quedado claro mañana manos a la obra, os mantendré informados, gracias de nuevo espero hacerlo pronto porque quiero cuidar el ampli al maximo

lo vuelvo a adjuntar...

Cuando cortes el cable, deben quedar las valvulas encendidas pero el resto de circuitos del ampli sin tension. Es la manera de comprobar que es el cable correcto, aunque ya lo habras cortado.

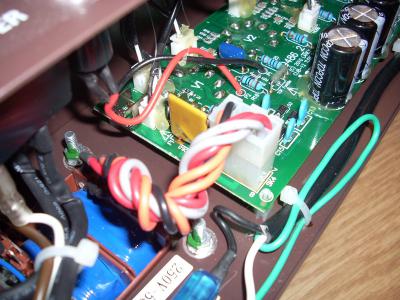

es alguno de esa regleta blanca que se ve,esos son los de salida, mañana los mido con el polímetro y veo cuales son lo que dan 220v y lo pongo aquí para que lo vallamos haciendo los dos

Perfecto, a ver s lo logramos.

segun el esquema serian los rojos??:
1 grey tierra
2 White a poliswich proTeccion
3 puente con 5?
4 White a poliswich proTeccion
5 RED WIRE LINK (DOUBLE INSULATED
6 Grey Ajuste de HUM (no se para que sirve)
7 RED WIRE LINK (DOUBLE INSULATED
8 Grey Ajuste de HUM

Segun el manual los cables rojos 5 y 7 llevan a +300v,, creo que serian estos..

Venga y ya entrando en materia?? como se mide el ajuste de bias?? que cable se deberia medir>>
