Instalar interruptor Standby en valvular (Mod GA5 Harley Benton)

Sentencia4
por el 18/03/2014
¿tienes el esquema completo?
OFERTAS EN TIENDAS Ver todas
  • -45%
    Hughes & Kettner Spirit of Rock
    48 €
    Ver oferta
  • -11%
    Ibanez RGR6BSP-IPT
    1.333 €
    Ver oferta
  • -47%
    Hughes&Kettner Spirit of Vintage
    47 €
    Ver oferta
SEGUNDA MANO EN MERCASONIC Ver todo
  • Mesa boogie overdrive
    110 €
    Ver
  • Bygone Spicy Ed. Especial brillo Full rosewood
    1.299 €
    Ver
  • Soporte de Micrófono On Stage-MS7701B Euro Boom NUEVO
    27 €
    Ver
¿Tienes equipo que ya no usas? Véndelo en Mercasonic
freperez
por el 18/03/2014
ya se los adjunte varias veces,, aparece el vinculo junto a la foto enviada
Archivos adjuntos ( para descargar)
📄 laney_cub-12r_2010_sch.pdf
Inicia sesión para ver este archivo
Sentencia4
por el 18/03/2014
Lo siento no los habia visto.

En el esquema se ve que son la patilla del conectos 5 y 7 correspondientes a los cables rojos. Los grises son los de las valvulas y los otros dos los del Bias.

Por tanto tu instalacion es correcta, si has intercalado el interruptor en cualquiera de los cables rojos, este interrmpira la corriente y dejará de funcionar todo salvo la alimentacion de las valvulas.

¿Puedes comprobar que pasa sin conectar el interruptor? No deberia haber sonido.
fran reina
por el 18/03/2014
pues mañana lo quitare y pruevo pero vamos que el interruptor corta perfectamente porque lo he comprobado con el polímetro y cuando esta en off no pasa corriente, no lo entiendo la verdad que cosa mas rara
fran reina
por el 18/03/2014
vale lo acabo de comprobar he desconectado el cable del interruptor y la guitarra sigue sonando, como se como esto???
Sentencia4
por el 19/03/2014
Yo tampoco lo entiendo, la verdad.
frasco
por el 19/03/2014

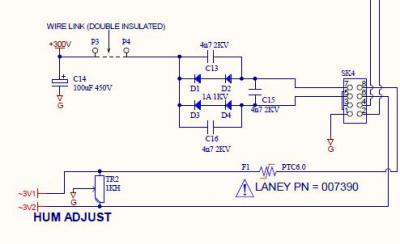

Se supone que estás cortando uno de los cables rojos que salen del trafo, antes de llegar al conector de ficha "SK4" ¿no?

¿Puedes medir con el multimetro cuantos voltios da entre esos dos cables rojos en la ficha?

Lo único que se me ocurre es que estés cortando otro cable rojo que haya por allí, pues en el esquema pone que son rojos, y como dicen los compañeros, corresponden a los marcados como 5 y 7

¿pudiera ser que la posición 3 que en el esquema está vacía esté ocupado con un "tercer cable rojo" que no sirve para nada? Lo digo por elucubrar una posible explicacion a lo que está pasando.

Otro cable donde instalar (aunque no sería del todo correcto pues ya cortas la corriente continua) sería cortando el puente entre P3 y P4.

:saludo:
Archivos adjuntos ( para descargar)
standby laney.JPG
fran reina
por el 19/03/2014
bueno pues lo utilizare asi hasta que alguien me ilumine porque ya no se por donde tirar
fran reina
por el 19/03/2014
exacto frasco he cortado uno de los rojos que salen del trafo y que van al conector sk4, y son los únicos que llevan 230v el resto no, a ver una cosa el negativo lo esto cogiendo del cable negro del mismo conector sk4 eso esta bien no?
frasco
por el 19/03/2014
Compa, desconecta la ficha y mide los voltios entre los cables rojos... no vaya a ser tambien que hayan cambiado el trafo y no coincidan los colores...

Alguna explicacion tiene que haber en todo esto.

:saludo:
frasco
por el 19/03/2014
¿que negativo?

Aqui no hay negativo.
fran reina
por el 19/03/2014
me refiero a la punta negra del multímetro, voy a medir lo que me dices a ver
