Instalación de un split coil variable

  • 1
NACHO
#1 por NACHO el 23/05/2019
Hola a todos.

Hice una pequeña review de una Revstar RS320 y el caso es que terminó derivando en la instalación de un push pull y la mejora del mismo.

https://www.guitarristas.info/foros/quick-review-yamaha-revstar-rs320/306357

Para quien se lo haya perdido y quiera saber de este sistema explicaré que todo comenzó cuando estudié la posibilidad de a una guitarra con dos humbuckers, instalarle un split coil como lleva el modelo superior.
Pensé que las pastillas probablemente tuviesen mas de dos cables (sin incluir la malla) y no me equivoqué.

Así que si tus humbucker tienen 3 o 4 hilos estás de enhorabuena. Si tienen solo dos, hay gente que saca los otros cables, pero el riesgo de cargarte la pastilla es tan grande que lo desaconsejo completamente.

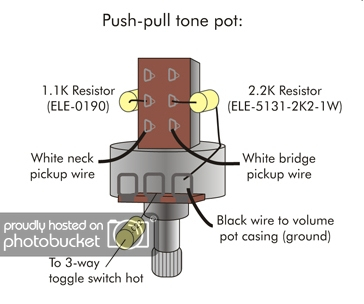

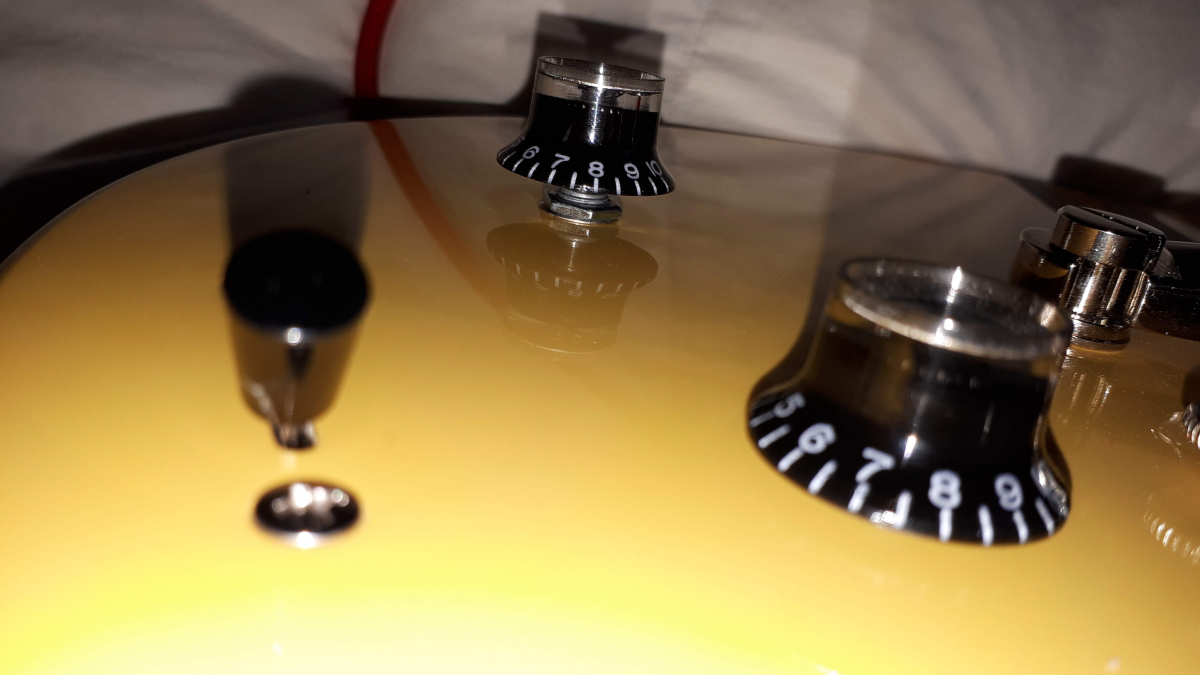

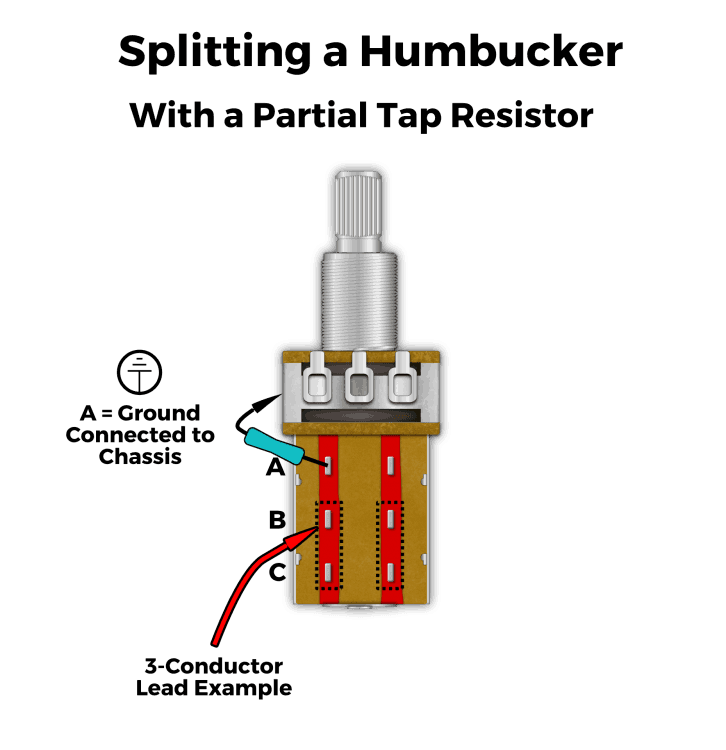

Lo primero que necesitamos es sustituir el potenciómetro de tono normal por uno de tipo push pull:


La cuestión es que muchos fabricantes que dotan a sus guitarras de este sistema no se preocupan demasiado y ponen el potenciómetro, dividen ambas bobinas y ya está.
¿Que ocurre? Que el sonido cuando dividimos la bobina es mas delgado de lo que se esperaría de una single y suena sin cuerpo y sin apenas ganancia.

Hay fabricantes mas curiosos como PRS y fabricantes de pastillas como Lindy Fralin que aconsejan poner una resistencia para hacer que la salida de la bobina sea algo mayor que la mitad del humbucker en su conjunto.



Mi primera idea fue empezar a probar con varios valores a ver que pasaba. Enseguida vi que la cosa estaba entre los 0 y 10 kohms, y que cuanto mas nos acercábamos a los 10kohms mas salida tenía el split coil.

Así que encontré en una resistencia de 1,8 mi ideal para la pastilla del mástil. y puse 6,7 en la del puente.

MÁSTIL salida 9,1 (DOBLE) 5,7 (SPLIT) ------------------ Resistencia de 1,8 Kohms

PUENTE salida 9,3 (DOBLE) 7,2 (SPLIT) ----------------- Resistencia de 6,7 Kohms


En la pastilla del mástil que usaría el split coil para limpios, chorus... lo había logrado:

Os pongo un audio con 3 tomas:

Revstar normal - Gibson Les Paul Classic - Revstar Split Coil

Es curioso como la Revstar se suaviza en split pero con la resistencia no suena débil en absoluto.

(por supuesto los matices que da la Gibson no están, pero las pastillas de serie de la Revstar son muy decentes).



Pero el resultado en la pastilla del puente no terminaba de convencerme. Depende de para que estilo (normalmente con distor) me gustaba mas con mas salida a veces y otras con menos. Pensé que lo genial sería poder elegirlo yo.
Esto es ya rizar el rizo, poner una resistencia variable sobre un potenciómetro que es una resistencia variable (para tono).

Y pensé que ponerle un trimer pot sería perfecto. Esta idea la saqué del pedal Friedman BE-OD que debajo de la tapa tiene este sistema para elegir el rango de gain del pedal (independiente del knob gain).

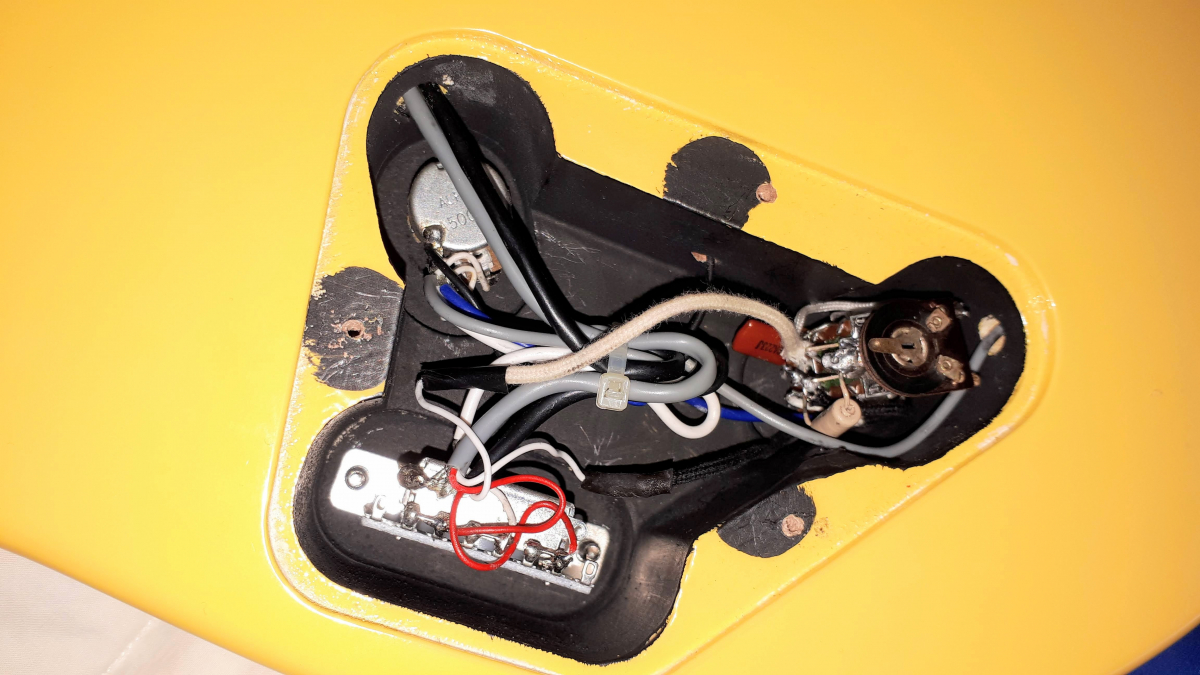

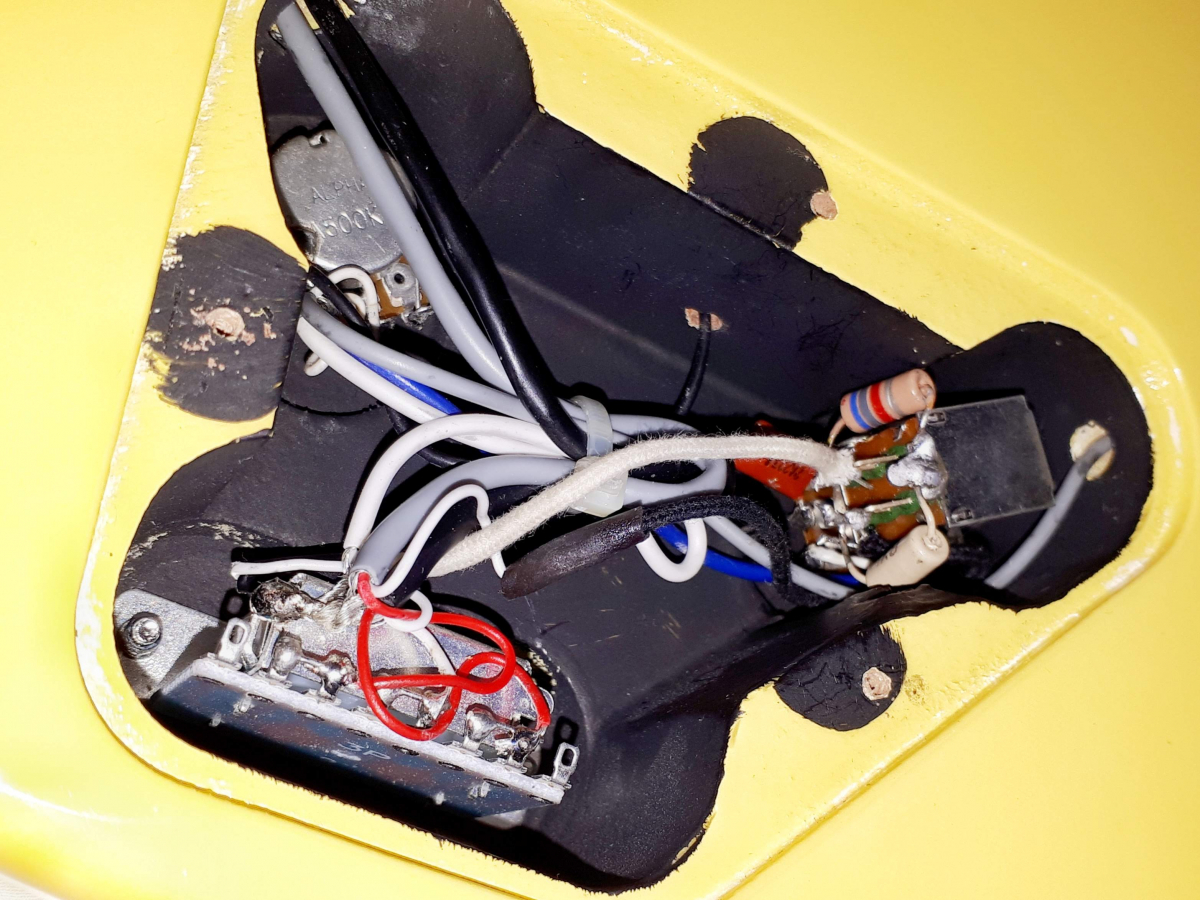

Así que busqué un trimer de 10 kohms y se lo monté al push pull.

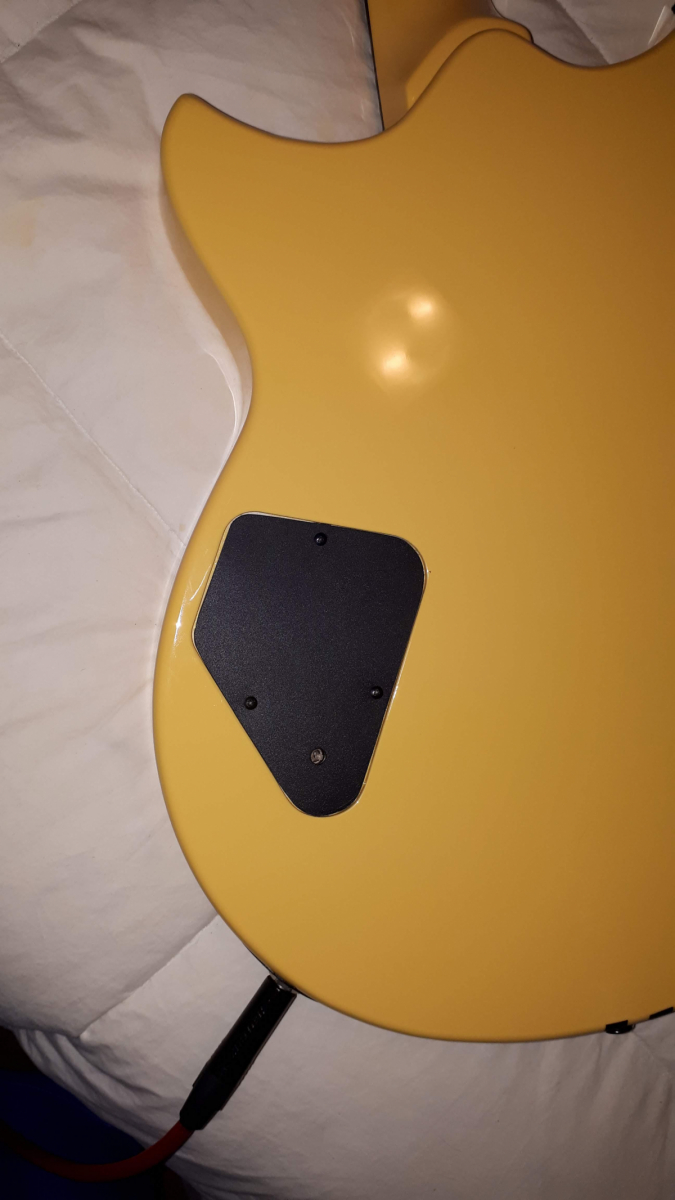

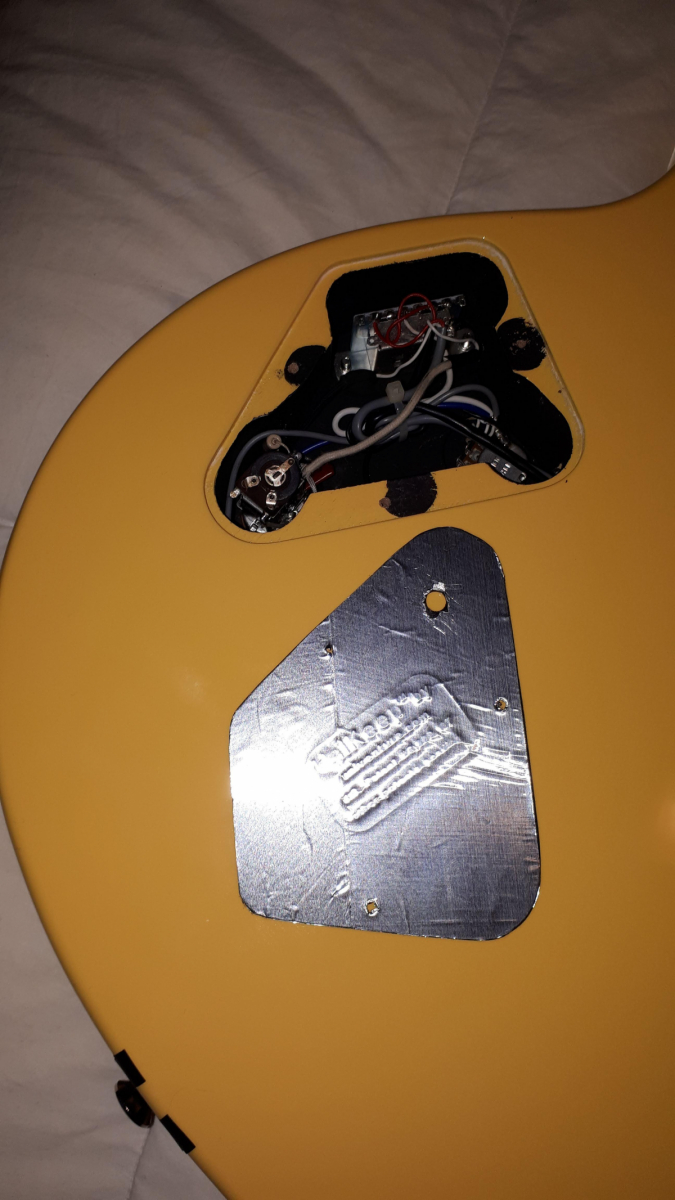

Probé y sistema funcionaba, así que me hice una tapa nueva para no romper la de serie, y después de ponerle aluminio para que la guitarra siguiera apantallada, le hice un agujero para poder acceder al trimmer. Así elijo a mi gusto la salida que quiero darle a la bobina single en cada momento.







Espero que os haya gustado. A ver si puedo hacer un vídeo o algo.
Subir
Moreno Guitars
#2 por Moreno Guitars el 23/05/2019
Ole, buen curro, buenas ideas, felicidades!
Subir
1
NACHO
#3 por NACHO el 23/05/2019
#2
Muchas gracias compañero

:amigos:
Subir
BLS
#4 por BLS el 23/05/2019
Mola mucho, y si ya de paso le pones una tapa de metacrilato o algo así transparente para no tener que andar quitando la tapa y ver qué estás toqueteando quedaría aun mejor
Subir
1
NACHO
#5 por NACHO el 23/05/2019
#4
Te cuento, la primera tapa la hice transparente, pero ¿que ocurre? que si quieres que se vea todo no puedes ponerle papel de aluminio y entonces no apantallas correctamente la guitarra.
Y en este caso que precisamente al dividir la bobina vas a tener mas ruidos (al menos hum de 50 hz) es completamente desaconsejable.

El agujero en la tapa permite perfectamente ver el trim y meter el destornillador.
No hay que quitar la tapa. precisamente esa es la idea. No tener que desmontar nada. Y de hecho con este sistema no hace falta.

Lo que si que es verdad es que tengo que inventarme un pequeño knob para no tener que usar un destornillador. Déjame que lo piense ja ja

Subir
BLS
#6 por BLS el 23/05/2019
#5 cierto no había caido en el apantallamiento... un knob accesible pero que no puedas moverlo sin querer es una gran opcion
Subir
NACHO
#7 por NACHO el 23/05/2019
#6

Si tio, esto tengo que desarrollarlo y patentarlo ja ja.
Si fuera fabricante de guitarras entre los potes de volumen y tono pondría un pequeño potenciometro para regular el split coil.

parece una chorrada, pero si tu le das ganancia a la bobina puedes usar el sistema split coil como booster.

Imaginate que el humbucker da 10 ohms. Pues pones el split a 8. Tu ajustas la ganancia del ampli para tema rítmico. Cuando aprietas el knob hacia dentro puedes solear con mas gain ya algo mas de volumen.
Subir
NACHO
#8 por NACHO el 23/05/2019
#6

Por cierto, ¿para cuando unas cervezas en el Pub Oscar? :vinito:

perdón por el offtopic.
Subir
BLS
#9 por BLS el 23/05/2019
#8 al oscar solo voy a por la hamburguesa jejeje
Subir
NACHO
#10 por NACHO el 23/05/2019
#9 :risa:
Subir
BLS
#11 por BLS el 23/05/2019
#7 volviendo al tema, tuve una vez una guitarra que tenia en los marcos de las pastillas unos botones para splitear las pastillas, muy chulo y una gran gama de sonidos (aunque algo complicado para toquetear durante un directo)
Subir
NACHO
#12 por NACHO el 23/05/2019
#11
Mola. Lo normal es hacerlo con un mini switch (pero te obliga a hacer un agujero) o con un push pull que no afecta a la estética y no añade mas elementos visuales por fuera.

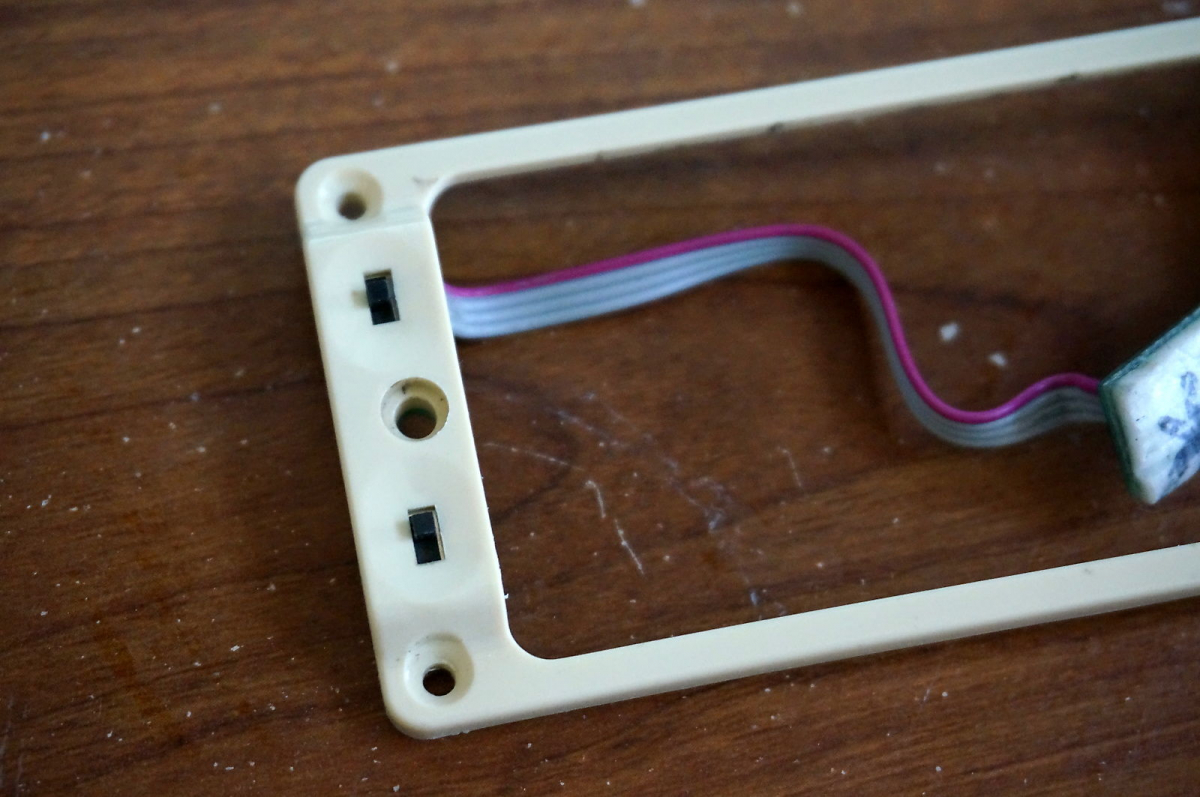

Supongo que el sistema al que te refieres es este:



Este se llama TS-2S-C Triple Shot y es de Seymour Duncan. Ya lo había visto antes. Es cierto que es poco práctico para el directo.
Subir
