Humbucker Fender Push Pull

notfx
por el 17/08/2021
Buenas tardes guitarramaniacos!
Alguien tiene un esquema de como se conectan los cables de una Fender Humbucker
a un potenciometro Push Pull, para poder hacerla Single Coil?; busco por la red
pero no encuentro un esquema especifico de Fender.

Gracias y un saludo!.
OFERTAS EN TIENDAS Ver todas
  • -14%
    Harley Benton Fusion-T HH EB OCT
    299 €
    Ver oferta
  • -26%
    Harley Benton Nashville Nylon Natural
    222 €
    Ver oferta
  • -45%
    Universal Audio UAFX Heavenly Plate Reverb
    99 €
    Ver oferta
SEGUNDA MANO EN MERCASONIC Ver todo
  • Ortega tour player black
    200 €
    Ver
  • Mesa Boogie Mini Rectifier 25
    1.124 €
    Ver
  • Fender Stratocaster 75th Anniversary MIM 2021
    825 €
    Ver
¿Tienes equipo que ya no usas? Véndelo en Mercasonic
J.C.
por el 17/08/2021
Pon en el buscador de Google código de colores pickups y lo tendrás en un nanosegundo.
notfx
por el 19/08/2021
Nanogracias!!!! ;)
LuthierMAB
por el 09/09/2021
Hola, ¿qué tal?

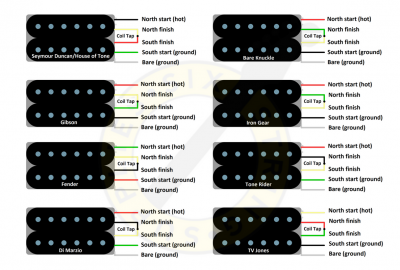

A continuación dejo un esquema de distintas marcas (entre ellas Fender) con su código de color específicos. Para coil tap en un push pull deberías soldar amarillo y verde en el nivel del push pull central y la masa en el nivel más próximo a los lugs del pote.

Cualquier cosa estoy a disposición. Saludos.
Archivos adjuntos ( para descargar)
