Hola Ayuda con Micro Dark Orange. Conectar dos ppc108

Jorge Alarcon
#1 por Jorge Alarcon el 04/05/2017
Hola. El caso es que me compro el amp micro dark y dos ppc108 (parlante 1x8). lo que paso es que vi por youtube que usaban 2 pantallas a la vez. y la cosa es que cada pantalla solo trae una entrada. no se como conectarlos para que funcionen los 2 a la vez. el micro dark tiene entrada de loop de efectos send return y solo una para la pantalla que dice 8 ohmios supongo . alguna forma?
Subir
Hector Zamora
#2 por Hector Zamora el 04/05/2017

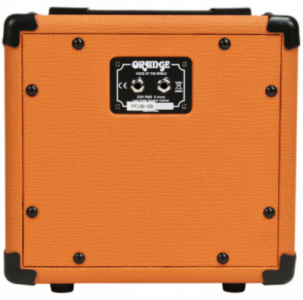

hola, tuve esas mismas pantallas con un micro terror y tenian dos jacks. Por una entras y por la otra sales a la otra pantalla.
Archivos adjuntos ( para descargar)
Captura de pantalla 2017-05-04 a las 10.20.29.png
Subir
1
Jorge Alarcon
#3 por Jorge Alarcon el 04/05/2017
#2 Hola solo trae una entrada. y asi sale en la pagina parece que el otro era modelo antiguo https://orangeamps.com/ppc108speaker-cabinet/#images
Subir
Jorge Alarcon
#4 por Jorge Alarcon el 04/05/2017
hay alguna forma de conectar ambas pantallas? ya que compre las 2. o tendre que ir devolucion
Subir
despista2
#5 por despista2 el 04/05/2017
Jorge Alarcon escribió:
y solo una para la pantalla que dice 8 ohmios

Pues te va a tocar devolver una. Si conectas dos pantallas de 8 ohmios en paralelo, la impedancia resultante son 4 ohmios, la mitad de la impedancia nominal del amplificador. Podrías preparar un cable especial para conectarlas en serie, que te darían una impedancia resultante de 16 ohmios, pero el amplificador sacaría menos potencia.
Subir
1
Hector Zamora
#6 por Hector Zamora el 04/05/2017
wow, no se entiende porque le dejan ahora solo una entrada.... soluciones hay, pero lo mas juegas con la impedancia y eso puede resultar en menos potencia o que se arruine el amp.
Subir
1
Jorge Alarcon
#7 por Jorge Alarcon el 04/05/2017
Bueno entiendo que se puede hacer un cable especial que de para las 2 pantallas. lo que quiero saber es si es lo mismo que hacia la entrada que los modelos antiguos llevaban. ?
Subir
Hector Zamora
#8 por Hector Zamora el 04/05/2017
es lo mismisimo.
Subir
Jorge Alarcon
#9 por Jorge Alarcon el 04/05/2017
#8 Muchas gracias amigo. capaz le adapto un jack para no estar poniendo mucho cable. gracias nuevamente a todos.
Subir
--543628--
#10 por --543628-- el 04/05/2017
#9 No se te pase el comentario #5 , ponlos en serie, no en paralelo, en el manual pone que funciona con 8 y 16 ohm, imagino que no perderá nada a 16 aunque no es lo normal, pero si los pones en paralelo te va a dar 4ohm y eso te llevará a cargarte el ampli.
Subir
1
Jorge Alarcon
#11 por Jorge Alarcon el 04/05/2017
#10 no entiendo eso de paralelo y serie amigo. un favor ahoria estoy adaptandole un jack adicional que tomara el vivo y tierra que llega al jack de la pantalla uno para luego conectar la pantalla 2 es correcto?
Subir
--543628--
#12 por --543628-- el 04/05/2017
#11 A ver creo que lo estás haciendo en paralelo.

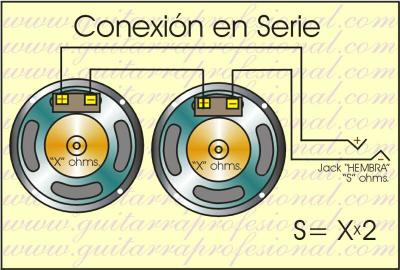

Tienes que hacerlo de forma que el digamos positivo o vivo entre en el primer altavoz, salga por el otro conector, entre en el positivo del otro y salga al negativo.
Te pongo una imagen para que veas como es.
Archivos adjuntos ( para descargar)
