Hazte un jcm800 de 18w con transformadores reciclados!!

Sevi Espinosa escribió:

las patillas 8 de uno de los triodos de previo tengo sobre 125V.

las patillas 3 y 8 en los triodos son los catodos, lo normal es no tener mas de 2v, lo suyo es tener 1v o asi.


La patilla 8 de la segunda valvula, seguramente sera el seguidor de catodo, ese a 125v estaria bien.


La patilla 8 de la primera valvula la v1, no deberias tener 125v, miralo bien por que me extraña mucho, por que en ese caso podria estar en cortocircuito el anodo con el catodo de ese triodo y eso es MUY RARO que pase, nunca he visto eso, o que pusieras una resistencia de 100 ohmios en esa etapa por ejemplo en el anodo, 100 por decir algo, me refiero a un valor bajo o un cortocircuito.

haz una medida completa de la patillas y masa y anotalo y lo pones aqui a ver si te puedo ayudar asi.

12ax (1) 12ax7(2) 12ax7(3) el84(1) el84(2)

1-150V 1-126V 1-191V 1-0V 1-0V
2-0V 2-0V 2-38V 2-0V 2-0V
3-1,1V 3-0,55V 3-55V 3-0V 3-0V
6-175V 6-200V 6-190V 6-0V 6-0V
7-0V 7-127V 7-37V 7-290V 7-290V
8-1,6V 8-127V 8-55V 8-0V 8-0V
9-0V 9-0V 9-0V 9-280V 9-280V

4- 4- 4- 4- 4-
9V 9V 9V 1.8V 1,4V
5- 5- 5- 5- 5-
aquí los filamentos
están enseriados 3,5V entre 4 y 5 de la otra el84

si no me equivoco la tensión en filamentos deberían ser unos 6.3V

12ax7(1) 1-150v 2-0v 3-1,1v 6-175v 7-0v 8-1,6v 9-0v

12ax7(2) 1-126- 2-0v 3-0,6v 6-200v 7-127v 8-127v 9-0v en filamentos 4-5 hay unos 9v.

12ax7(3) 1-191v 2-0v 3-55v 6-190v 7-37v 8-55v 9-0v

el84 (1) 1-0V 2-0v 3-0v 6-0v 7-290v 8-0v 9-280v en filamentos hay 1,8v

el84 (2) 1-0v 2-0v 3-ov 6-0v 7-290v 8-0v 9-280v en filamentos hay 1,4v los filamentos van enseriados entre una y otra hay 3,5v

si no me equivoco deberian haber unos 6 volts. en los filamentos

Sevi Espinosa escribió:

en las patillas 8 de uno de los triodos de previo tengo sobre 125V.

ese seria el seguidor de catodo, el cuerto triodo.

"Sevi Espinosa" escribió:

el84 (1) 1-0V 2-0v 3-0v

en la patilla 3 deverias tener por lo menos 6 o 7v de la el84, es el catodo. hay ahi varios valores que no me cuadran mucho, cuando tenga un rato te los miro mejor.

Gracias Tony!!

Tu puedes intentar extraer audio del potencionetro del master?
Deberías así si tienes sonido ahí, quiere decir que esta bien las 2 primeras valvulas y funcionando, si esto funciona, habría que seguir por la inversora y los pentodos.
Las tensiones del previo parecen bien.

El ampli suena. Muy bajito pero suena.
Y lo poco que se oye tiene muy buena pinta!!!

La tensión en filamentos es buena?

#64 Hola,
Supongo que todo esto ya lo explicó Tony en los documentos y vídeos.

Esas tensiones de filamentos no son correctas. No sé si el transformador que usas entrega 6 o 12V. Puede que hayas cableado mal o que simplemente el transformador no entregue suficiente corriente para alimentar todas las válvulas.

Recuerda que las 12AX7 pueden llevar los filamentos alimentados a:
12V (12,6V) usando sólo los terminales 4 y 5
6V (6,3V) usando los terminales 4 y 5 unidos y los terminales 9

Las EL84 sólo pueden llevar los filamentos alimentados a 6 (6,3V). Si usas 12V debes poner los dos filamentos de las EL84 en serie, para que en cada una de ellas lleguen 6V entre los terminales 4 y 5

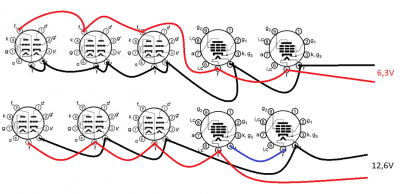

Te adjunto un croquis con los terminales vistos por la cara de terminales.

Espero te sirva. Saludos.

Muchas gracias 😊😊
Voy a probarlo!!
