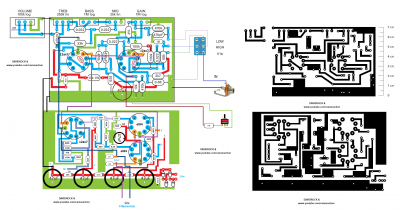

Este montaje que propongo lo tengo pendiente desde el año pasado, es un jcm800 push pull de 18w, yo lo he hecho con una pcb que ha diseñado el compañero dazz donde se han añadido algunas cosas extras como el control de presencia, el NFB o el bias fijo, pero igualmente entiendo que no todo el mundo puede tener acceso a esta placa, entonces me ha parecido oportuno compartir los planos del montaje para aquellos que se animen a realizarlo, no es nada dificil y aqui os dejo el rar con toda la informacion:
https://www.mediafire.com/file/ev3hi8gmywgwai2/jcm800_18w.rar/file
Yo os voy a compartir unos videos sobre el montaje y sus detalles:
[Este vídeo ya no está disponible en Youtube]
[Este vídeo ya no está disponible en Youtube]
[Este vídeo ya no está disponible en Youtube]
Acerca del montaje se pueden ver los detalles en los mismos videos, es realmente facil, no sera por que no lo he dicho veces en los videos
Yo la prueba la hice con un altavoz de taller, pero pude ver que sonaba realmente bien, me gusto su sonido incluso mas que los de single ended.
Es un montaje que se puede hacer por muy poco dinero por que el elemento mas costoso que es el transformador de alimentacion te lo puedes montar con dos trafos de lamparas halogenas, estos transformadores se encuentran tirados en los desguaces de chatarra y en wallapop se venden muchos a 1 euro en casi todas las ciudades de españa, tienen que ser transformadores con aislamiento galvanico del tipo que adjunto en la foto, eos de hierro que pesan tanto, enfrentamos dos transformadores de estos, y donde se juntan, sacamos 12v para filamentos y en el segundo transformador sacamos los 220v que necesitamos para alimentar el circuito de potencia.
Lo mejor de estos transforadores es su potencia, entregan 4A a 12v aproximadamente, lo que hace que entreguen una potencia superior a 40w muy aceptable para este tipo de montajes.
En paises donde la tension de red es de 110v o 115v, entonces tendreis que usar dos transformadores de lamparas halogenas distintos, el primer transformador tendra que ser de 115v a 12v y el segundo transformador tendra que ser de 230v a 12v y enfrentar evidentemente ambos trafos justo por el secundario de 12v.
Para las valvulas del preamp vamos a utilizar ecc83 o 12ax7, que es lo mismo, y para la potencia se pueden usar tanto las EL84, 6p14p o 6p15p, que son valvulas que se consiguen muy economicas por ebay, si vais a usar las 6p15p, unicamente teneis que hacer un puente de la patilla 1 de cada pentodo a la patilla 3 y listo, a funcionar como con cualquier el84.
Trafo de salida, este es un tema mas complicado, se pueden usar transformadores de red como trafo de salida, pero dentro de lo complicado de encontrar uno que se adapte a este montaje, esta el tema de la toma central, entonces, necesitariamos un transformador de 8k en el primario.
Yo esto lo he resuelto con un transformador de estos:
15w de un solo extremo 6P1 (teneis que buscarlo por internet con este nombre)
y este es el enlace del que yo he comprado:
https://es.aliexpress.com/item/4000114875431.html?spm=a2g0s.9042311.0.0.274263c0lgHBTL
30 euros un transformador de push pull de audio para 15w a mi me parece un precio muy economico, lo normal es pagar por un trafo de estos por lo menos el doble, aunque tambien os digo que si teneis posibilidad de usar un transformador de 230v a 9v o 12v de red, os puede servir siempre que tenga el primario toma central para 8 ohm y para 4 ohm mejor usar uno igual que este pero con salida a 6v o 9v.
Y lo de siempre, conectar toma de tierra a los chasis de los transforamdores, al negativo del altavoz y cualquier duda que tengais si os puedo ayudar estare encantado siempre que me hagais preguntas sencillas
Se aconseja meter en un chasis de metal para aislar de interferencias igual que se haria con un amplificador comercial.
Quiero agradecer a Davidrock por currarse el dibujo y a Dazz por currarse la pcb que ha hecho un diseño para mi gusto perfecto.
