Guitarra en acero inoxidable

crap
#1 por crap el 22/11/2015
Hola a todos, acabo de fabricar mi primera guitarra y quería mostraros como la hice.
Pero como este es mi segundo post en este foro y no sabéis nada sobre mi, os diré que soy de Cambre, un pueblo cerca de A Coruña, y que retomé hace poco más de un año mi afición por la guitarra, tengo 46 años y en los últimos 30 apenas cogí la guitarra. Ahora me noto un poco oxidado.

Bueno, la guitarra.
Yo estoy satisfecho, aunque como instrumento no es gran cosa, y visto los trabajos que se presentan por aquí mas bien diría que es una chapuza que no merece ser considerado un trabajo de luthería, como mucho de bricolage, pero os la enseño porque creo que os puede resultar curiosa tanto por los materiales empleados como por mi forma de trabajar, que es más impulsiva e intuitiva que planificada y metódica. Espero que a nadie le de un ataque y que como mucho os de la risa.

La idea surge porque a mi siempre me gusto mucho la guitarrita esa cromada que tocaba el Knopfler en Romeo And Juliet y como llevo desde los 17 años trabajando con el acero inoxidable pensé que se podría hacer de este material.

Al principio la intención era hacer la caja usando como plantilla una vieja guitarra española que tengo y luego comprar un mástil y atornillarselo o algo así. Hacer algo más estético que práctico. Pronto vi que la cosa era mas complicada. Leyendo sobre esta guitarra me enteré que era una resonante y que llevaba un cono en el interior, algo con lo que no contaba y que sabía si podria hacer yo. El caso es que me puse a ello sin tener ni zorra idea de como se hace una guitarra

Lo primero que hice fue averiguar que guitarra era la del Knoplfer y después ponerme a mirar muchas fotos, Y así con el ojímetro y midiendo con una regla en la pantalla del ordenador fui sacando unas medidas para hacer unos dibujos a lápiz. Mas tarde también me descargué los planos de una acústica que me fueron de gran ayuda

Imagen no disponible

Al final decidí hacer yo mismo el mastil, y vi que entre los trastos que guardo tenía los largueros de una cama vieja, estaban impecablemente rectos y la carcoma los había respetado. Así que el problema de la madera lo tenía resuelto, además así estaba contribuyendo a paliar la deforestación y aún me quedó madera para un par de guitarras más por lo menos.

Imagen no disponible

Por suerte encontré esta web y en ella un post de lugaca sobre la construcción de una resonadora que me dejo maravillado, que tío.... que cuidadoso y como se exige en sus trabajos. Bueno, pues se puede decir que ese post ha sido mi libro de cabecera, y la luz que iluminaba mi camino, si bien el resultado final de mi trabajo esté a años luz de los suyos.
Así pues, me puse a cortar la madera a 15 grados como aprendí en ese bendito post de lugaca, para ello, al igual que para el resto del trabajo, utilicé la mas alta tecnología de la que disponía a mi alcance. Que como se verá es mucha y muy variada.

Imagen no disponible




Ahora me dejo de rollos e iré rapido con mas fotos y una breve explicación
Vosotros sabeis mejor que yo como se hacen estas cosas.

A la pieza menos larga le doy un corte longitudinal para hacer la pala de la guitarra

Imagen no disponible

Cepillo y lijo el corte de la pieza larga que hara el mástil
Imagen no disponible

Lo mismo con la pieza de la pala
Imagen no disponible

Intento cortar con este ingenioso y moderno instrumento de corte la pieza que reforzará la pala

Imagen no disponible

Estuve a punto de reinventar el fuego, asi que al final la hice desbastando con el cepillo electrico

Imagen no disponible

Cepillo y lijo a mano la pieza

Imagen no disponible

Dibujo su silueta y marco los agujeros

Imagen no disponible

Y recorto con la caladora

Imagen no disponible

Pego la pala y unos tacos para el zoque

Imagen no disponible

Con la circular abro el canal para el alma

Imagen no disponible

Marco la silueta del mástil y corto con la caladora

Imagen no disponible

Preparo un agujero para acceder al alma

Imagen no disponible

Preparo un agujero para acceder al alma

Imagen no disponible

Y la cosa va quedando así

Imagen no disponible

Empiezo a desbastar el mastil usando el cepillo y la radial con un disco de lija.

Imagen no disponible


Cuando está casi listo paro

Imagen no disponible

Y las partes redondas las hago con este rodillo de taladro de fabricación propia

Imagen no disponible

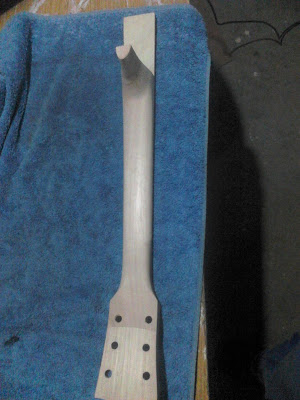

El resto lo hago a mano con lija de distintos grosores acabando con lija fina

Imagen no disponible

Intoduzco en el mastil un alma de acción doble que compré

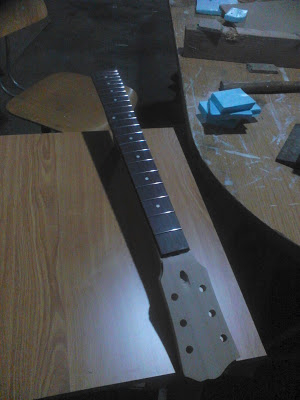

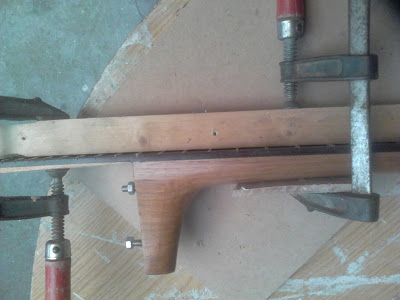

También compre un diapasón y lo pego al mastil junto con el refuerzo de la pala

Imagen no disponible

Bueno, ahora preparo una plantilla para el radio del diapasón. La hice con una pletina de inox de 50x8, la radial, y un compás. la plantilla también la hice con intención de usarla luego para clavar los trastes

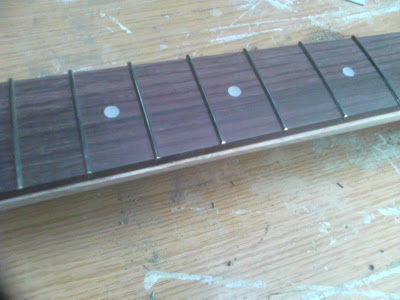

Asi que me pongo a lijar para hacer el radio en el diapasón

Imagen no disponible

El radio es de 9.5 pulgadas, no se porque lo hice así, creo que en algún lado lei algo y se me quedó grabado, aunque creo que lo mas adecuado hubiese sido un radio mayor


Y cuando estaba mirandolo me di cuenta que había cometido un pequeño herror
Resulta que me equivoqué de traste y cuando pensaba que iba un poco largo del 14 para luego cortar y ajustar, en realidad iba muy corto al confundirlo con el 13


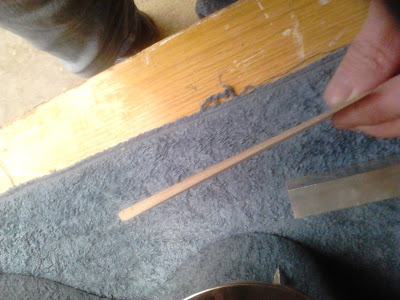

Así, despues de llorar un poco, decido pegarle esta pieza que disimula muy bien y casi no se nota,

Imagen no disponible

Pero al final decido arrancarla no valla a ser que alguien con buen ojo note la diferencia.
Ademas se me ocurrió otra solución que mas adelante veremos.

Imagen no disponible

Bueno, a ver si dentro de un rato subo mas fotos
Subir
2
crap
#2 por crap el 22/11/2015
A estas alturas supongo que ya habreis observado por las fotos que llevo puestas hasta ahora, que estoy realizando el trabajo con instrumentos de alta tecnología y precisión, y que realizo la labor en unas instalaciones amplias y modernas, donde ademas tengo la luz y agua corriente.

Bueno, sigamos con la parte de acero inox.
Un compañero me paso mis dibujos a autocad y con eso me cortaron a laser unas piezas de chapa de 1 mm en inox.

Imagen no disponible

Dibuje la silueta en una madera y de un fleje de 90 mm curve con cuidado y paciencia los aro

Imagen no disponible

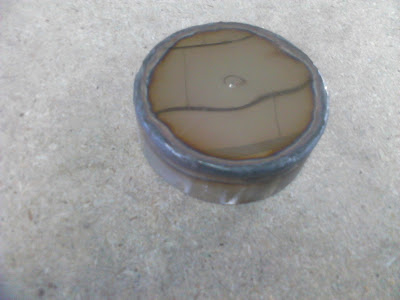

A la pieza frontal le pego una chapa lisa por el interior tapando el agujero

Imagen no disponible

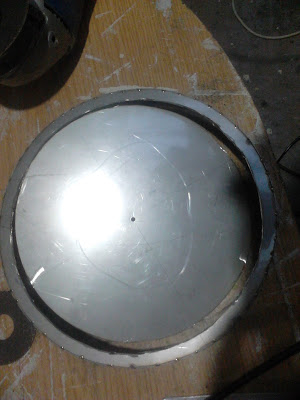

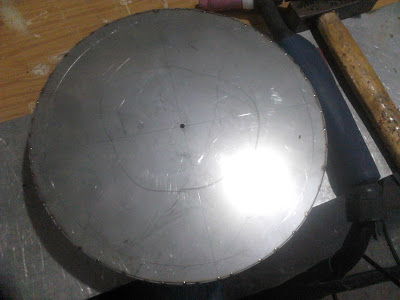

Luego marco una circunferencia de radio 10 mm menor que el hueco del frente

Imagen no disponible


Recorto, limo y lijo las rebabas, y así me queda la base donde atornillaré la tapa del cono

Imagen no disponible

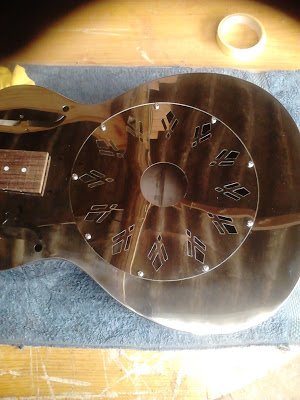

En el tablero marco la posicion de los tornillos de la tapa del cono.

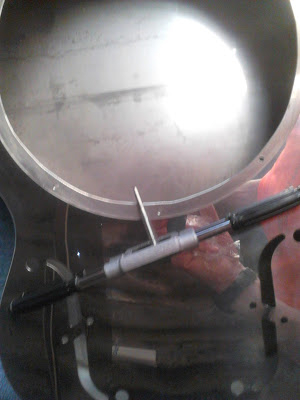

Para ello utilizo un complicado sistema de medición de este extraño artilugio

Imagen no disponible

Luego paso las marcas a la tapa

Imagen no disponible

Para luego taladrar los huecos de los tornillos

Imagen no disponible

Pero antes preparo un rudimentario pero eficaz mecanismo

Imagen no disponible


Consiste en tres piezas de madera, una varilla roscada, dos tuercas y dos arandelas

Imagen no disponible

Asi de forma sencilla, apretando con dos llaves consigo curbar un poco la tapa

Imagen no disponible

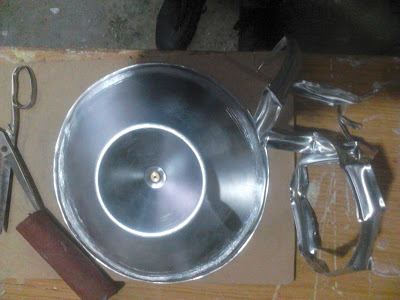

Para poder soldar los aros marco como referencia el centro de las tapas,

Imagen no disponible

Y corto el sobrante de los aros en la parte que quedará detrás del zoque

Imagen no disponible

Punteo minuciosamente los aros y hago la soldadura que no se verá

Imagen no disponible

Despue´s hago una soldadura fina por todo el perimetro

Imagen no disponible

Repaso las soldadura con la radial y discos de lija muy fina

Imagen no disponible

Con distintos rodillos y pasta pulo para sacar brillo

Imagen no disponible

Limpio los restos de pasta y suciedad

Imagen no disponible

Presento y ajusto el mastil en la que será su posición

Imagen no disponible

Dentro de un rato a ver si puedo seguir con mas fotos
Subir
1
crap
#3 por crap el 22/11/2015

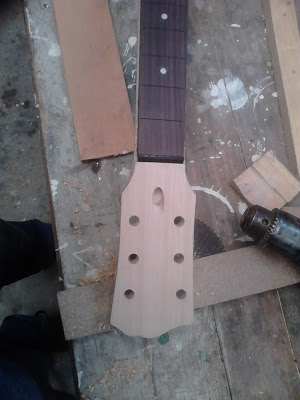

Bueno despues me puse a hacer los agujeros del clavijero


Marco y hago las roscas en metrica 4 para la tapa del cono


pongo unos tornillos de cabeza redonda

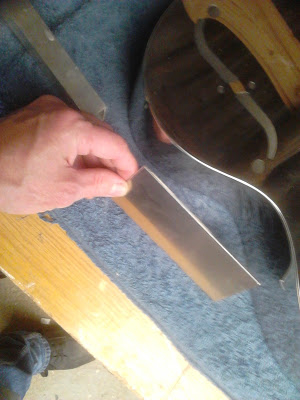

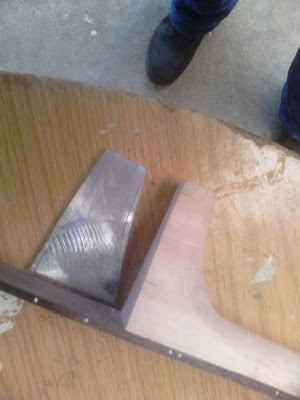

Preparo una cuña para la unión del diapasón con la caja


presento y compruebo con una regla

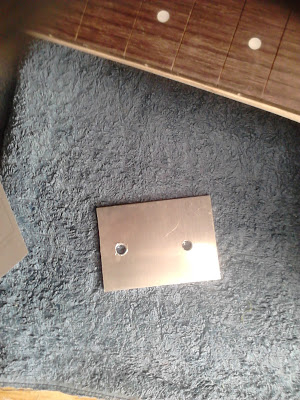

Preparo una pletina de aluminio de 3 mm


Y la pego para reforzar la union cuando atornille el diapasón a la caja

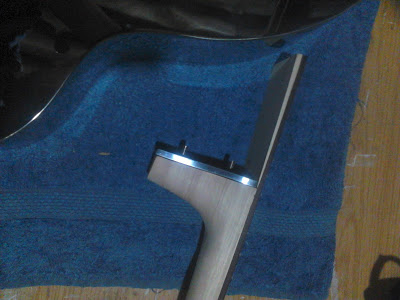

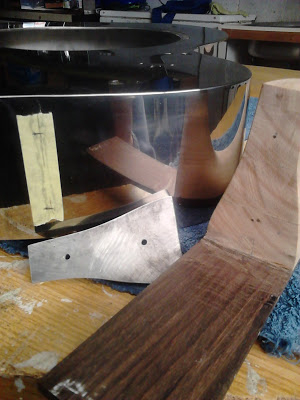

En una pieza de alumino de 6 mm marco la silueta del zoque


la ajusto y le hago unos agujeros con los que me sirven para marcar en el zoque y la caja

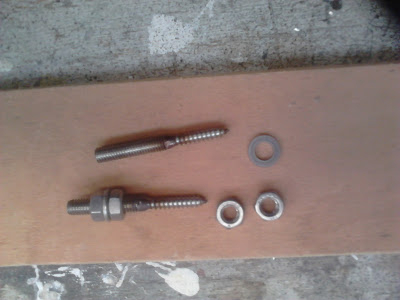

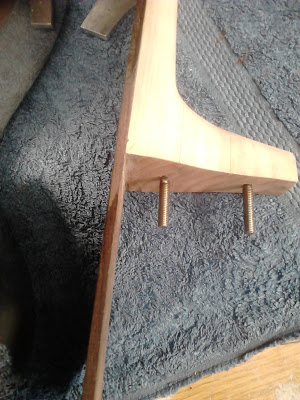

preparo unos tornillos mestizos, mitad metrica mitad rosca madera


Taladro en las marcas del zoque y atornillo


marco y taladro una pletina de aluminio para reforzar la unión del zoque con la caja


Hago los agujeros en la caja y atornillo el mátil desde el interior
Luego lo vuelvo a sacar

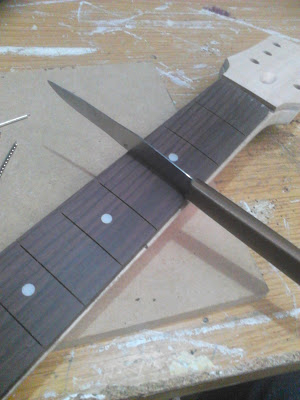

Y ahora limpio las ranuras de los trastes usando un cuchillo

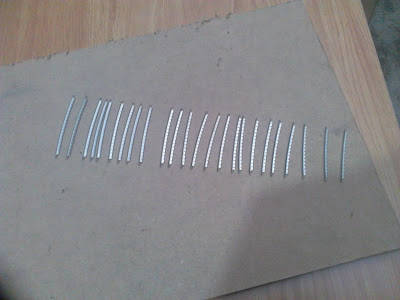

ordeno los trastes por tamaño

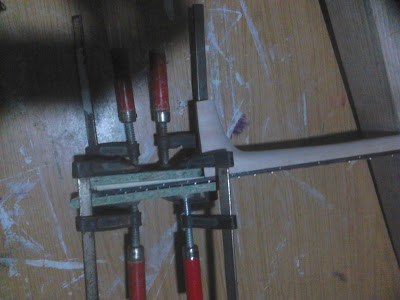

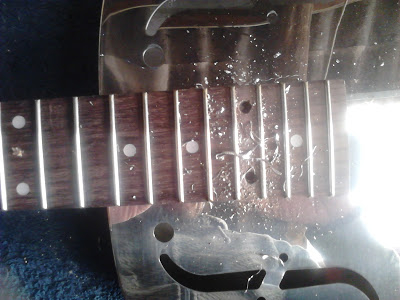

Clavo los trastes usando la plantilla que fabriqué y colocando debajo un taco para afirmar el golpe


Y funciono todo bien

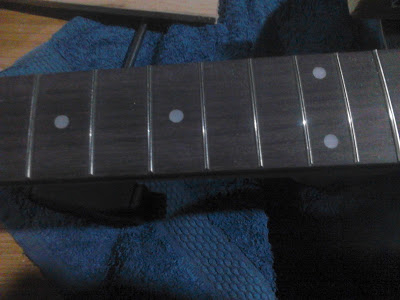

Quedan perfectamente clavados

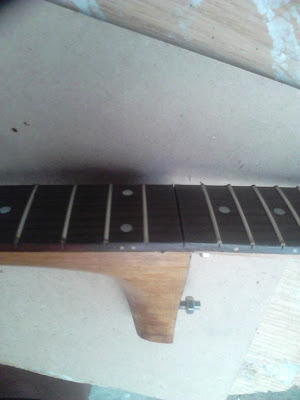

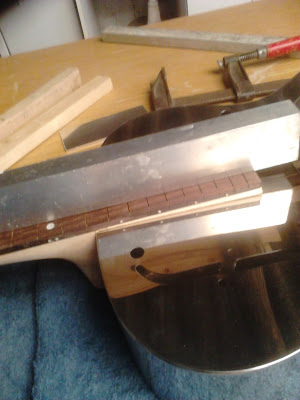

Ahora pego la cuña que une el diapasón y la caja


Tomo un café y sigo con más fotos
Subir
2
crap
#4 por crap el 22/11/2015

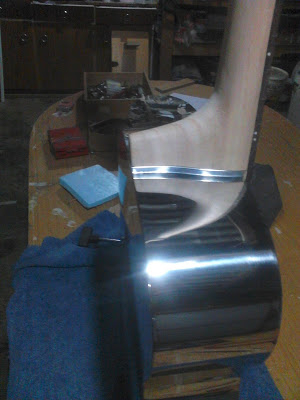

Cuando hice el mastil lo dejé un par de mm ancho para protejerlo de los golpes

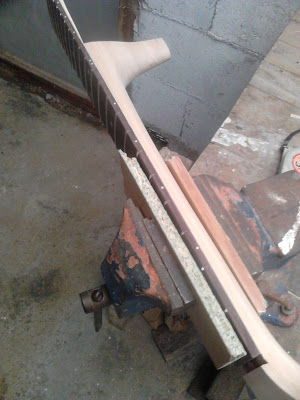

Ahora lo sujeto y con la radial y discos de lija desbasto madera y trastes para dejarlo a su medida


y le doy una nueva pasada le lija


La pletina con la que marqué los agujeros de unión entre mastil y guitarra , tambien es un suplemento para añadir al mastil que está corto


para eso también tube que ajustar y brillar los cantos

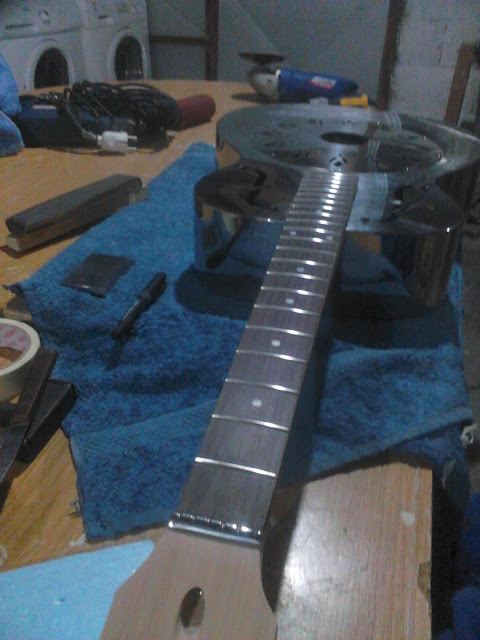

Bueno ahora sujeto una lija entre dos tacos

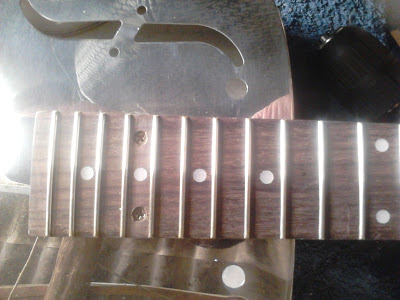

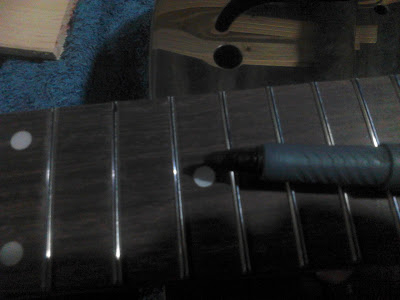

Con un royula dor marco las referencias para lijar los trastes


Voy lijando y remarcando hasta que se borran todas las marcas

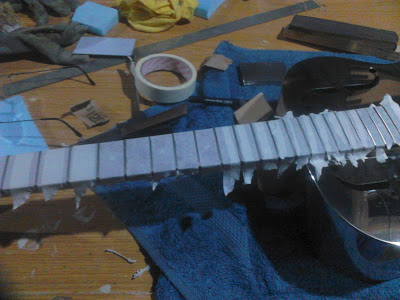

protejo el diapason con cinta

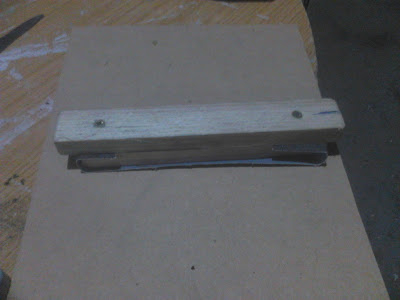

A un taco de madera le hago una ranura que encaje en los trastes

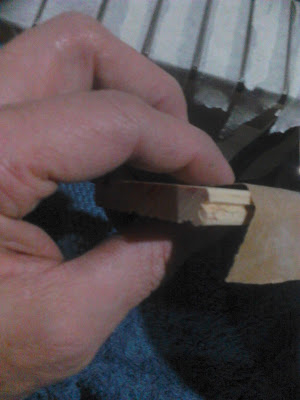

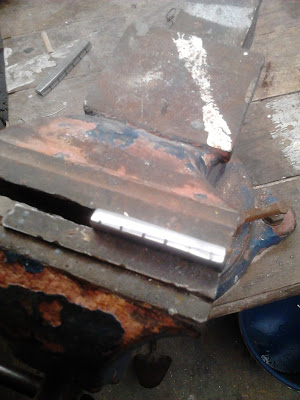

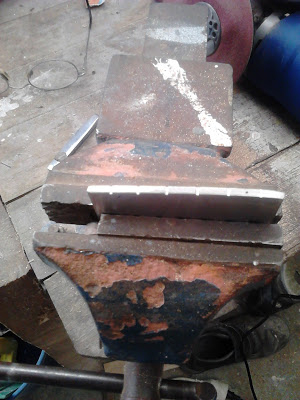

preparo con la lima una cejuela en inox, para ello uso la plantilla del diapasón, luego al pulirla en brillo le mato y suavizo los cortes de las ranuras

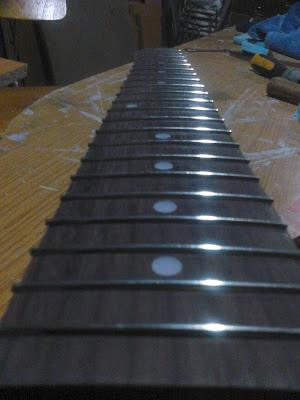

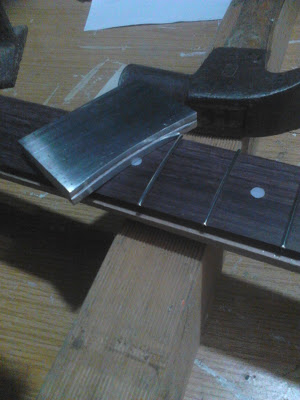

Con el taco lijo lonjitudinalmente los trastes y así los pilo, tambien coloco la cejuela

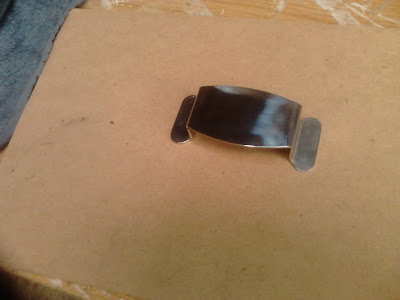

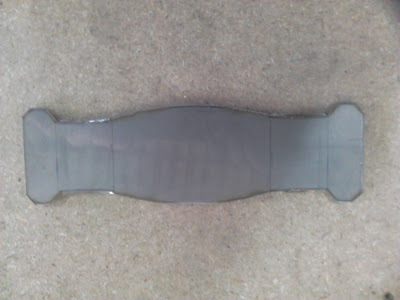

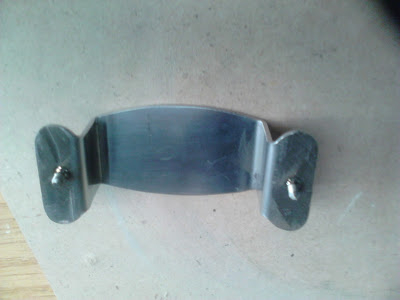

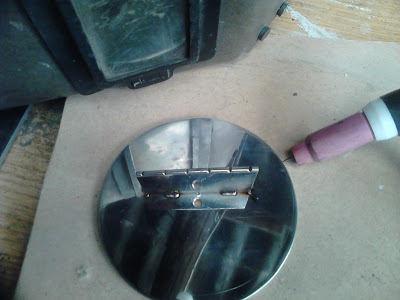

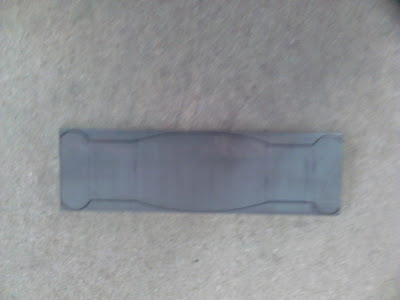

En una pletina de inox marco la forma y desarrollo del asa de la tapa del cono


Recorto con la radial y ajusto con la lima


Un amigo mio me la plega y luego le saco brillo

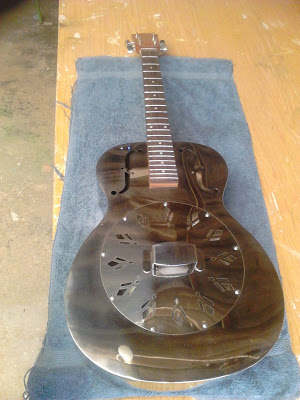

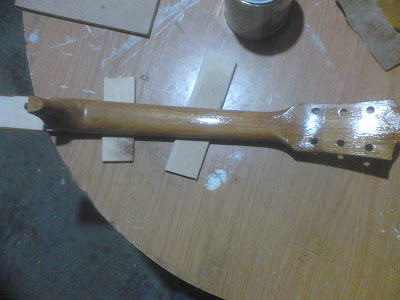

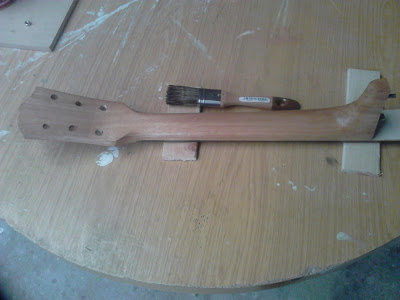

con una brocha empiezo a barnizar el mastil


uso un barniz tinte al agua y le doy tres manos

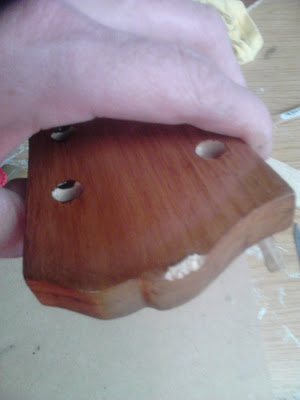

Como andaba tonto se me cae el mastil al suelo y le casco la pala


Y también salta el traste 13 de mis amores

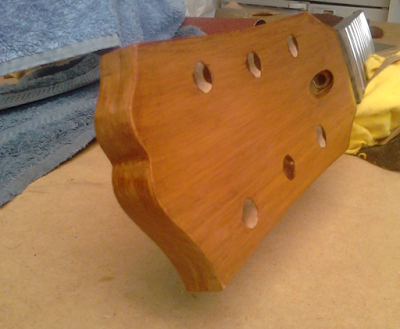

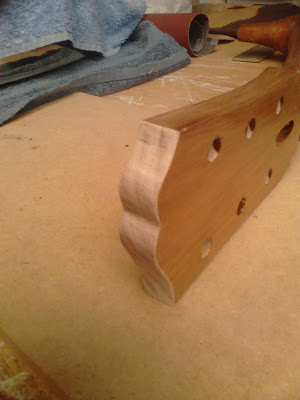

Después de llorar un poco me pongo a recortar y lijar la pala


Y barnizo de nuevo


También vuelvo a colocar el traste poniendole un poco de cola



No se vayan todavía, aun hay más
Subir
1
crap
#5 por crap el 22/11/2015

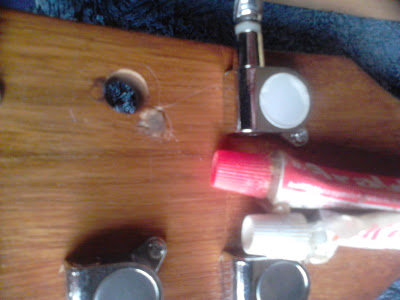

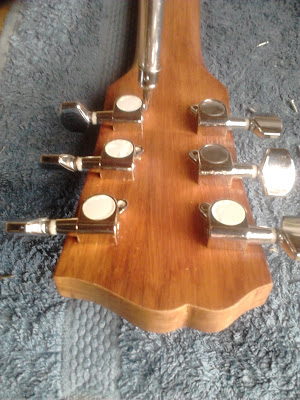

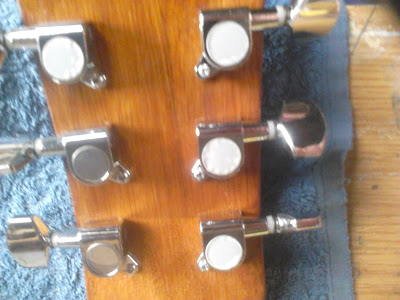

Empiezo a atornillar el clavijero

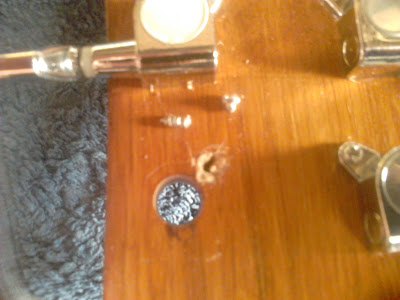

y parto un tornillo que queda embutido en la madera


con el taladro agrando el agujero sin salirme de la marca que dejo la clavija y quito el tornillo

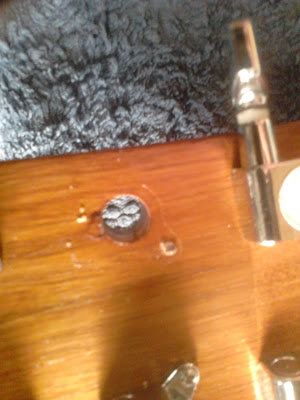

con pegamento de dos componentes tapo el agujero


y coloco de nuevo la clavija

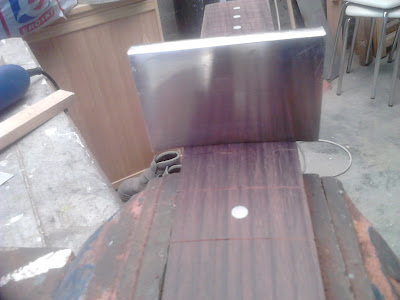

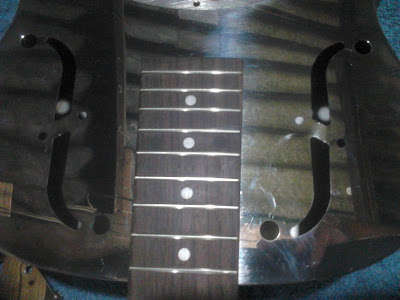

ahora coloco el mástil en su posición y perforo el diapasón y la chapa


Hago unas roscas en metica 4 y pongo dos tornillos embutidos

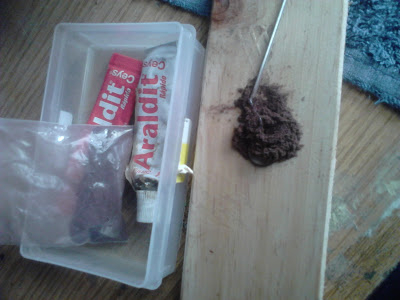

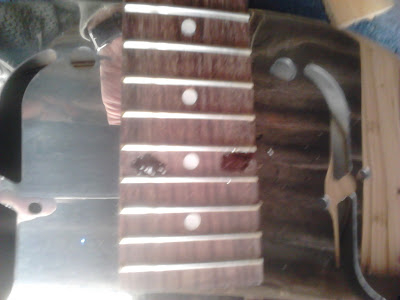

con el polvo de lijar el diapasón y pegamento de dos componentes hago una pasta


con la pasta tapo los tornillos


una vez seca raspo y lijo y los tornillos quedan ocultos

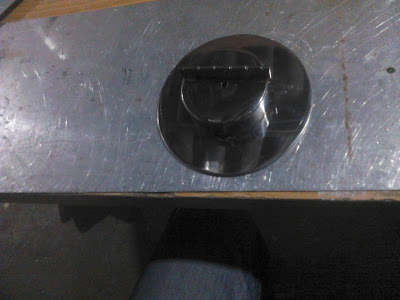

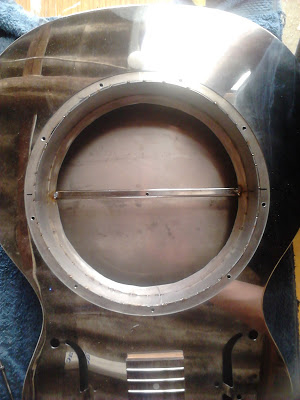

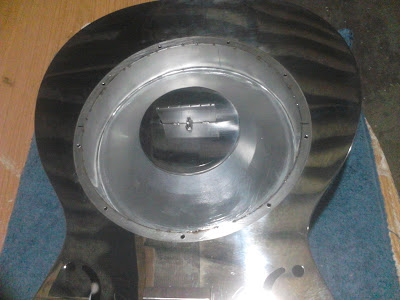

Para hacer la pieza donde apoyará el cono marco y recorto una chapa con el diametro de la base del cono, luego le punteo un aro de la altura adecuada


y recorto un cm hacia el interior

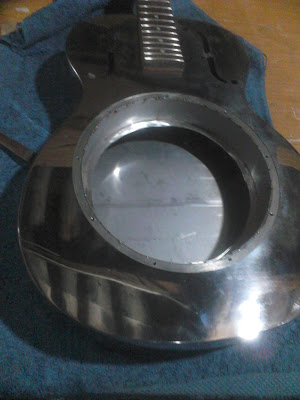

le doy la vuelta y la punteo en la tapa frontal y limo y lijo las rebabas

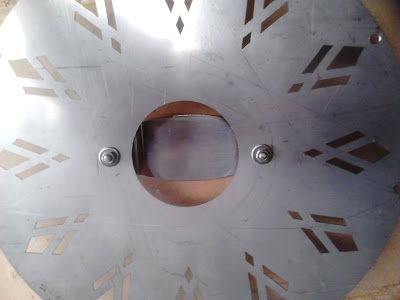

en el centro del hueco pongo soldado un tubo de 10x10 mm, y le hago bien centrado una rosca de metrica 4


tenia pensado hacerme yo un cono, pero al final lo compré, eso si, tuve que recortarlo para adaptarlo a las medidas que había sacado con el ojímetro

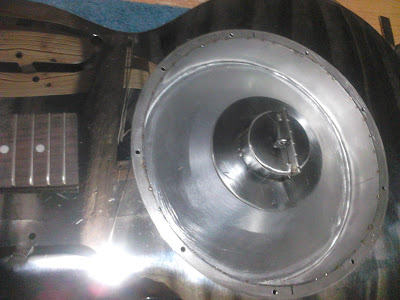

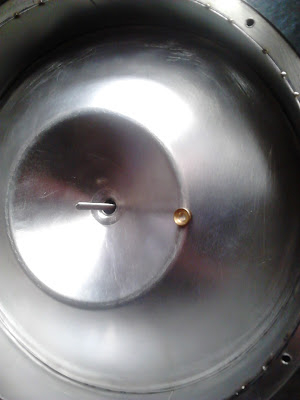

pongo el cono en su base y le saco la pieza de latón central para poder pasar a través de el una

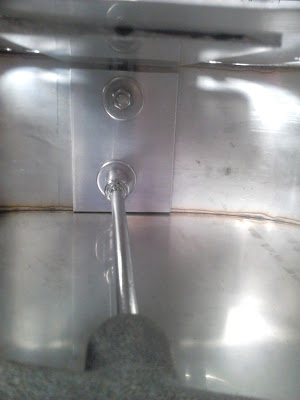

varilla roscada que se sujeta en el tubo de 10x10


ahora preparo una selleta para el puente


y la punteo en una pletina que recorté y taladré para colocar en la parte de arriba del cono
esta un poco retrasada del centro para corregir el error del mastil corto

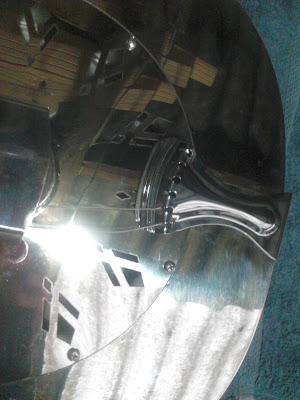

atornillo para afirmar el cono en su base,


al asa de la tapa le pongo soldados dos trozos de varilla roscada


taladro y atornillo por el interior de la tapa

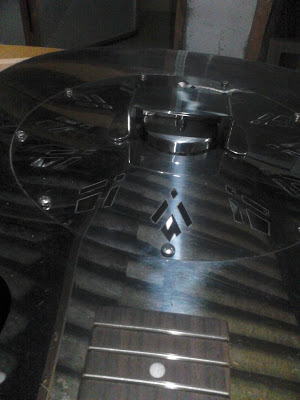

coloco en su sitio y no me gusta la visión de la selleta


y preparo una base redonda


recorto y punteo la selleta encima


sujeto de nuevo con una tuerca ciega


y ahora me gusta mas


Cojo aire para el sprint final
Subir
2
crap
#6 por crap el 22/11/2015

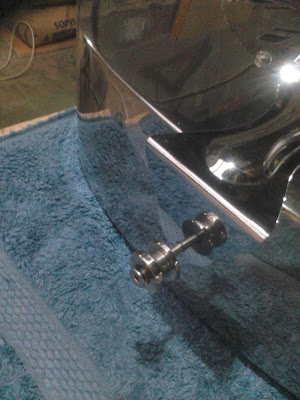

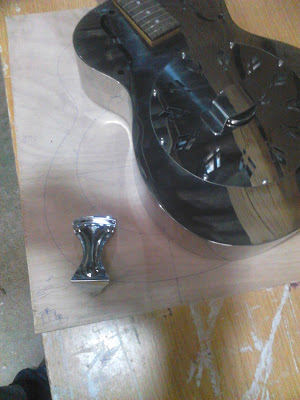

Bueno, también compre el tailpiece para sujetar las cuerdas.

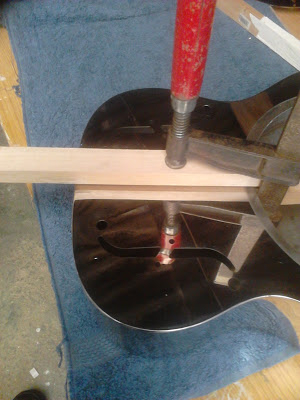

Con la plantilla de madera marco el centro de la gitarra para sujetarlo


Hago una rosca en métrica 4 y sujeto al mismo tiempo el tailpiece y un enganche para la correa.
Este enganche también es en inox y me lo hizo un amigo tornero.


empiezo a poner las cuerdas

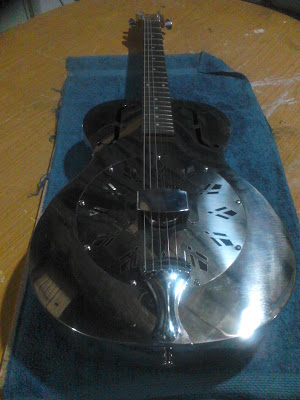

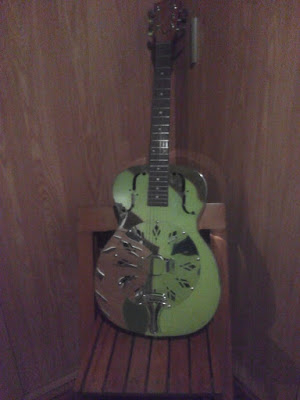

tenso, afino y listo.


La criatura pesa 4 kilos 600, lo que la hace difícil de manejar, y tiene un sonido que siendo generoso definiria como poco agradable, pero yo ya me acostumbré.



Mas o menos conseguí lo que quería, por lo que estoy bastante satisfecho. Sé que como guitarra es una piltrafa, pero es mi piltrafa, y ya le tengo cariño.


Puede que le cambie la cejuela y la selleta, y también tengo una pastilla por si se la quiero poner como hizo otro forero con una resonadora de gama baja, aunque dudo que yo consiga mejorar su sonido, sobre todo a causa del cono, por lo que lo mas probable es que la deje tal como está.

Nada más.
Espero que os haya resultado entretenido ver este trabajo,

Un saludo


PD. Amenazo con seguir haciendo guitarras barriobajeras
Subir
20
Luis Angel Selig
#7 por Luis Angel Selig el 24/11/2015
HEY!
Me encanto <3
Podrias subir una prueba de su sonido?
Subir
BeyTone
#8 por BeyTone el 24/11/2015
Bravo! Puedes subir un vídeo?
Subir
--484063--
#9 por --484063-- el 24/11/2015
Magnifico trabajo.
Subir
crap
#10 por crap el 24/11/2015
Muchas gracias por vuestros generosos comentarios.
Intentaré subir un video o un audio en los próximos días, pero todavía no se muy bien como funciona este foro y como subirlos, en cuanto tenga tiempo me pongo a ello
Subir
crap
#11 por crap el 24/11/2015
#9
Gracias por tu comentario.

He estado echando un vistazo a tus trabajos que son muy buenos y pienso seguir el que estas haciendo ahora, veo que controlas mucho sobre esto y abusando de tu amabilidad me gustaria preguntarte que te parece el que le haya puesto la cejuela y la selleta de inox, esteticamente me gusta como lucen pero me preocupa que con la vibración pueda cortarse alguna cuerda

Saludos
Subir
Ovi Wan
#12 por Ovi Wan el 25/11/2015
me he quedado acohonado... vaya trabajo mas bueno!
Subir
