Los del foro nos vamos a currar un clon del jcm800 a 18w

dazz
#1165 por dazz el 08/10/2020
Voy a ver el datasheet de la el34, porque el trafo será diferente imagino. A lo mejor eso es el problema con la potencia baja
Subir
OFERTASVer todas
  • -21%
    Harley Benton Fusion-T HH Roasted FBB
    298 €
    Ver oferta
  • Kemper Profiler Stage
    1.429 €
    Ver oferta
  • Harley Benton TE-52 NA Vintage Series
    169 €
    Ver oferta
dazz
#1166 por dazz el 08/10/2020
DR.SONIC escribió:
Habéis visto el esquema del Vox Nigth train? El antiguo, lleva una topología en el nversor de fase con solo un triodo que se denomina "cathodyne", te permite simplificar el circuito y ahorrarte una 12ax7


Sí, pero tiene el inconveniente de que no amplifica.
Subir
DR.S0NIC
#1167 por DR.S0NIC el 08/10/2020
Subir
DR.S0NIC
#1168 por DR.S0NIC el 08/10/2020
#1166 cierto, pero bueno con el rollo este minimalista era una idea.

También del foro 18watt está el superlitte TMB con dos válvulas de previo y un inversor de fase convencional.

Subir
DR.S0NIC
#1169 por DR.S0NIC el 08/10/2020
dazz escribió:
Voy a ver el datasheet de la el34, porque el trafo será diferente imagino. A lo mejor eso es el problema con la potencia baja


Con 4k te vale, un trafo de un AC30 o de un ampli que lleve 4 el84.
Subir
Tonyguitar
#1170 por Tonyguitar el 08/10/2020
Muy interesante el esquema, carles botia un youtuber me envio varios esquemas donde solamente habia un doble triodo que lo usaba como preamplificador y como valvula inversora, cogiendo señal para cada pentodo de cada uno de los triodos y sale invertida, por que el segundo triodo coge señal del primero y sale del reves.
Subir
DR.S0NIC
#1171 por DR.S0NIC el 08/10/2020
#1170 si es el esquema del marshall clásico de 18watt que lleva un canal con tremolo o un canal TMB, lo malo es que creo que no puedes mezclar los canales como en un plexi porque van en contrafase.
Subir
dazz
#1172 por dazz el 08/10/2020
#1170 Ese se llama parafase, si no voy mal. O Paraphase en guiri
Subir
DR.S0NIC
#1173 por DR.S0NIC el 08/10/2020
Este no?

Subir
dazz
#1174 por dazz el 08/10/2020

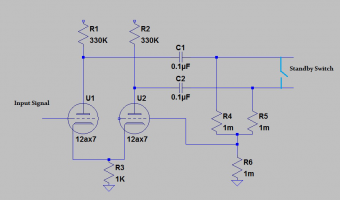

#1173 Ese es un long tail pair como el del jcm800. El paraphase simplemente es un triodo despues de otro, en cátodo común, así que desfasa la señal
Subir
DR.S0NIC
#1175 por DR.S0NIC el 08/10/2020
#1174 ok, si ahora lo veo.


Y qué ventajas o que singularidad tiene?
Subir
dazz
#1176 por dazz el 08/10/2020
Pues no lo sé, la verdad. Voy a ver que dice San Google, que en Valve Wizard tienen artículos muy buenos de estas cosas
Subir
