¡Fender twin+champion preamp sin ruido por 15€!

si, a veces pasa, que con los años los montajes dejan de funcionar, incluso las pcb que tu por fuera las ves bien las pistas, y se entrecortan y dejan de hacer contacto, estañar la pcb o echarle algun barniz es un seguro bueno.

OFERTAS Ver todas

-17%

Harley Benton DNAfx GiT Mobile II

49 €

Ver oferta
-11%

Harley Benton HBD120CEBK Bundle

119 €

Ver oferta
-11%

Digitech Trio+ Band Creator

245 €

Ver oferta

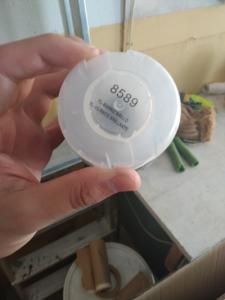

Por si a alguien le sirve, yo utilizo este https://www.cetronic.es/sqlcommerce/disenos/plantilla1/seccion/producto/DetalleProducto.jsp?idIdioma=&idTienda=93&codProducto=560030002&cPath=807&gclid=Cj0KCQjwyN-DBhCDARIsAFOELTlc4x3EiLzfOGSaL0KKzdmrduBvJNcdIvrncvJj5w0IBgaUPUKa_zAaAt7_EALw_wcB es igual que el CRC y más barato, además te dura un monton

Viendo el comentario de ToniDiaz entiendo que este spray que pongo yo como que no vale jajaja

Archivos adjuntos ( para descargar)

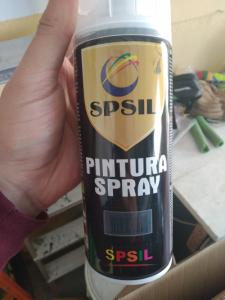

#519 ni idea, lo mismo si, pero no sé cómo reacciona la pintura del chino a altas temperaturas ni su toxicidad

por eso por eso, que ni de coña... obviamente cada cosa requiere su producto. yo este lo he usado para darle una capa a los pedales y poco mas

un barniz de esos que se usan para barnizar madera podria servir, yo tenia un spray de barniz y lo hice con eso en un pedal y me dio buen resultado, lo hice hace ya unos pocos de años y la pcb se ve muy bien.

lo suyo entiendo que es echarlo con todos los componentes ya puestos ¿no?

Cierto despues de soldar y comprobar todo.

sdiazmun escribió:
lo suyo entiendo que es echarlo con todos los componentes ya puestos ¿no?

Yo hace mucho que no hago pcbs de pedales, pero cuando las hacia lo que hacia era una vez terminado y todos los componentes puestos, estañaba todas las pistas, lo hacia por que siempre me acababan dando problemas, recuerdo que uno de los uqe hice que me quedo muy bien las pistas, le eche barniz y quedo bastante bien, una vez el pedal estaba terminado claro jeje.

Yo estañaria, echas flux en las pistas de cobre y que este todo limpio y vas calentando las pistas y añadiendo estaño poco a poco para no cargarlo mucho, queda estupendo y eso dura toda la vida.

Unas dudas...
¿Es necesario disipador para el regulador o aguanta sin nada?
El apantallado de los cables del IN, ¿hay que unirlos (en ambos extremos?) y soldarlos a la masa del circuito junto al propio cable de masa?
¿El OUT también apantallado?

Hola, si, al regulador ponle un buen disipador,,, incluso lo puedes atornillar al chasis.

La malla del cable (pantalla) si que la tienes que unir a masa, suéldala a la masa más próxima al vivo del conector de entrada, en el de salida no es necesario ya que la señal es más fuerte.

Gracias Princi!

El tema es que el regulador queda mirando hacia afuera, asique el disipador quedando hacia dentro, no se si habrá mucho hueco con el resto de componentes. De todos modos ya le buscaré solución
