Fabricacion del Suhr Riot distorsion pedal,Alucinante!

elpatito
#73 por elpatito el 09/10/2014
#72 Hola, si armaste la versión de madbean que me parece que es l misma que encontré, debe tener pococ gain, pero con estas mods vaa sonar mucho mejor, un dia me puse a estudiar la esquematicade este pedal y otros pedales con el mismo sistema de operacionales, y la clave esta en los capacitores del rango de los picos.

Esta es una imagen del pewdal que arme y las mods que yo puse,

http://www.musiquiatra.com/index.php?/topic/73015-suhr-riot-con-mods/

También pueden cambiar el capacitor de 100pf que esta adelante del operacional N°1 por uno de 47pf, que el la ultima mod que agregue.

Esta es la placa.
http://www.musiquiatra.com/index.php?/topic/73015-suhr-riot-con-mods/

y terminado.

http://www.musiquiatra.com/index.php?/topic/73015-suhr-riot-con-mods/

Cabe aclarar que no es necesario usar los JRC4580DD, en su momento me encabrone en conseguirlos, después probe con LF353 y LM833 TL082. Suenan muy bien los demás y ......suena mucho mejor el pedal. Lo bueno es cuando le sunan un TS8 antes con volumen al palo un 50% de volumen y %50 de tono el Surh con gain %60 Tono %50 y volumen %50 suen excelete, sepan que renegue mucho al principio por no poder conseguir los resultados esperados pero salio volando al final.
Subir
OFERTASVer todas
  • EarthQuaker Devices 70th Anniv. Plumes S Shredder
    129 €
    Ver oferta
  • -18%
    Warm Audio Foxy Tone Purple 70th Fuzz
    129 €
    Ver oferta
  • -21%
    Harley Benton Fusion-T HH Roasted FBB
    298 €
    Ver oferta
ivan rodriguez mex
#74 por ivan rodriguez mex el 09/10/2014
entonces el diagrama y placa de este foro esta mal??? que paso con la palanca de cambio???
Subir
elpatito
#75 por elpatito el 10/10/2014
No esta mal, solo cambia los capacitores mencionados, lo de la palanca yo lo hice asi, te aviso que con diodos led rojos suena mejor que las demás conbinaciones, pero es a criterio de uno.
Subir
barkly
#76 por barkly el 10/10/2014

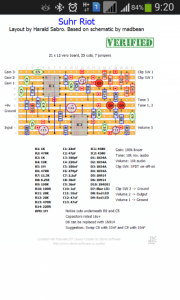

No comente que monte la version de sabrotone.
Comparando los valores de los componentes veo que varian algunos condensadores.
Cual me recomendais cambiar para ganar un poco mas de gain?
Saludos.
Archivos adjuntos ( para descargar)
Subir
elpatito
#77 por elpatito el 10/10/2014
#76 Master con estas mods vas a notar diferencia,

36 nf : 22 nf
36 nf: 22nf
47 pf : 33 pf
R7 11.2k : 1k
C3 47 pf
c6 : 100 pf

cambia eso y fíjate. el mio con un over adelante tiene un buen crunch.
Subir
GEORGE7196
#78 por GEORGE7196 el 05/11/2014
Buenos dias para todos

voy a iniciar con este juguete.... pero de todo lo que hay en la red de este pedal SUHR RIOT cual me recomendarian??? osea que sea la copia exacta...

gracias y saludos desde colombia
Subir
GEORGE7196
#79 por GEORGE7196 el 05/11/2014
elpatito escribió:
Hola, si armaste la versión de madbean que me parece que es l misma que encontré, debe tener pococ gain, pero con estas mods vaa sonar mucho mejor, un dia me puse a estudiar la esquematicade este pedal y otros pedales con el mismo sistema de operacionales, y la clave esta en los capacitores del rango de los picos.

Esta es una imagen del pewdal que arme y las mods que yo puse,

http://www.musiquiatra.com/index.php?/topic/73015-suhr-riot-con-mods/

También pueden cambiar el capacitor de 100pf que esta adelante del operacional N°1 por uno de 47pf, que el la ultima mod que agregue.

Esta es la placa.
http://www.musiquiatra.com/index.php?/topic/73015-suhr-riot-con-mods/

y terminado.

http://www.musiquiatra.com/index.php?/topic/73015-suhr-riot-con-mods/

Cabe aclarar que no es necesario usar los JRC4580DD, en su momento me encabrone en conseguirlos, después probe con LF353 y LM833 TL082. Suenan muy bien los demás y ......suena mucho mejor el pedal. Lo bueno es cuando le sunan un TS8 antes con volumen al palo un 50% de volumen y %50 de tono el Surh con gain %60 Tono %50 y volumen %50 suen excelete, sepan que renegue mucho al principio por no poder conseguir los resultados esperados pero salio volando al final.


Buenas nuevamente... lei todo el hilo y estoy en la búsqueda del mejor y me antoje en armar las 2 versiones de madbean y la que se propone aca la pregunta es las llaves son: on/on/on....... ò son on/off/on.... o me sirve una llave de 6 pines pero de cual?? on/on/on.... ù on/off/on

saludos desde colombia
Subir
elpatito
#80 por elpatito el 05/11/2014
Fijate esta conexión con on/on/on, yo no la vi sino lo hacia asi.
http://tagboardeffects.blogspot.com.ar/2013/01/suhr-riot-fixed.html
Subir
GEORGE7196
#81 por GEORGE7196 el 05/11/2014
elpatito escribió:
Fijate esta conexión con on/on/on, yo no la vi sino lo hacia asi.
http://tagboardeffects.blogspot.com.ar/2013/01/suhr-riot-fixed.html



HOLA y gracias por responder.... la idea es hacer el que propones pero con la llave de 6 pines on/on/on???
Subir
GEORGE7196
#82 por GEORGE7196 el 21/01/2016

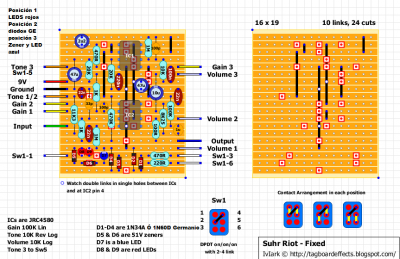

hola para todos.... yo me arme el de tagboard y anda de una y sin lios....... VERIFIED
Archivos adjuntos ( para descargar)
Suhr Riot - Fixed.png
Subir
Ramon Herver
#83 por Ramon Herver el 10/03/2016
Amigo deberías hacer un tutorial para hacer un clon del Okko Diablo! ese sí que es un pedal chingón!
Subir
cox
#84 por cox el 17/08/2018
Hola muchachos, como andan ?

ahì les estuve dando likes a los videos de youtube jeje bueno me registré por este post, lo tengo ya en protoboard y con algunas dudas resueltas. pero llegado a los potes.. ¿que significan A B C en cada uno de ellos? una nomenclatura nueva? son lineales, logaritmicos, me confunde un poco eso, ademas he leido en pag yanquis que dice "REV" revision? reversa? jeje

saludos!!!
Subir
