Electronica Les Paul doble condensador + resistencia

Solucionado
Juan_Maria
por el 18/05/2022
Hola.

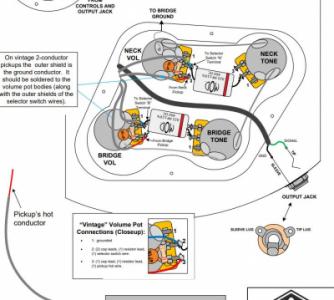

Hace tiempo que ví una eléctronica así y me entró la curiosidad.
Siempre he visto los potes conectados con un condensador del porte de tono al de volumen, pero nunca otro condensador, y además, con una resistencia.
¿Qué se persigue con este tipo de circuito?
Gracias de antemano.
Archivos adjuntos ( para descargar)
OFERTAS EN TIENDAS Ver todas
  • -26%
    Digitech 70th Anniv. Trio+ Band Creator
    198 €
    Ver oferta
  • -13%
    Orange Super Crush 100 Head
    469 €
    Ver oferta
  • -19%
    Harley Benton Amarok-BT EGNT Quilted Burst
    444 €
    Ver oferta
SEGUNDA MANO EN MERCASONIC Ver todo
  • EVH 5150III FRFR 112 / Fender Tonemaster FR 12
    480 €
    Ver
  • Seymour Duncan Solar Set Pastillas Guitarra
    160 €
    Ver
  • Guitarra clásica Joan Cashimira mod. 130
    550 €
    Ver
¿Tienes equipo que ya no usas? Véndelo en Mercasonic
Solución elegida por el creador del hilo (Juan_Maria)
Rubiolus
por el 18/05/2022
Es un treble bleed, es un filtro que se usa para que no se pierdan las frecuencias altas cuándo se baja el volumen......hay diferentes formas de hacerlo, la de tú diagrama es la más usual

treble-bleed-mod-orange-drop-cap-resistor-[2]-960-p.jpg?v=25fa06fd-264d-40b0-88cf-26db2c8e4b5c
Nuevo post

Regístrate o para poder postear en este hilo
