interesante hilo para que los manazas como yo nos podamos defender un poco en las chapucillas mas basicas.
gracias por tu aporte. un saludo.
Me agrego como aprendiz. Gracias por tu aporte.
Muy buenas a todos, conexiones en serie o en paralelo,
Archivos adjuntos (
loguéate para descargar)

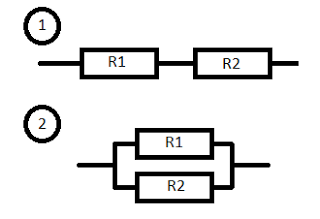

En la figura uno vemos una conexion de resistencias en serie, en la figura 2 en paralelo. Voy a explicarlo como si las resistencias fueran dos altavoces o dos cajas de altavoces de la misma impedancia (resistencia). Conexion en serie seria del polo negativo de un altavoz o caja altavoces (conjunto de altavoces conectados ya se en serie o paralelo) se va al polo positivo del segundo altavoz entonces teniendo un polo positivo de un altavoz y un polo negativo del otro altavoz lo tendriais que conectar a un conector hembra de jack, de manera que si conectas un jack al conector hembra de jack el polo positivo seria la punta del jack y el negativo la otra conexion que no esta en la punta del jack. Si os fijais en un conector jack hay una especie de arandela de plastico donde impide que se crucen las dos conexiones.
Conexion en paralelo explicandola como si fueran dos altavoces seria, se unen con un hilo el polo positivo de un altavoz con el otro polo positivo del otro altavoz y lo mismo con los negativos, o sea un polo negativo de un altavoz con el otro polo negativo del otro altavoz. Conectando todo esto en un conector hembra de jack de tal manera que si metemos un conector macho de jack la punta es el positivo y la otra conexion el negativo. Si miramos el plano de la figura numero dos imaginaros que la izquierda de R1 es el positivo y la derecha de R1 es el negativo. Igual manera R2. Se unen las mismos polos, positivo con positivo y negativo con negativo.
Si hay alguna duda preguntad. Pero también hay que saber que una conexion en serie la resistencia total es la suma de las resistencias conectadas, o sea dos altavoces de 8 ohmios en serie hacen una conexion de un solo altavoz de 16 ohmios. Pero con una conexion en paralelo pasa todo lo contrario. Por ejemplo dos altavoces de 8 ohmios conectados en paralelo hacen una conexion de un solo altavoz de 4 ohmios. Una conexion en paralelo de dos altavoces de 16 ohmios hacen una conexion de un solo altavoz de 8 ohmios. O sea que la resistencia total de una conexion en paralelo es la division entre dos de una de sus resistencias pero siempre que las resistencias SEAN DE LA MISMA IMPEDANCIA. Si hay una de 8 ohmios y la otra de 4 esta explicación no sirve hay que aplicar una fórmula que pa lo que vamos a hacer no hace falta que os la aprendais pero es la siguiente 1/R1 + 1/R2 = 1/RT. Tenemos una resitencia de ocho y la otra de quatro seria 1/8 + 1/4=0.375 y luego 1/0.375=2.66 ohmios como resistencia total. Pero esto último en principio no es necesario saberlo.
Gracias por la atención
Si teneis alguna duda ya sabeis.
