Duda soldaduras pastilla mastil

Hola!
Tengo dudas sobre donde soldar los cables de una dimarzio air classic en un selector de 5 posiciones Yamaha; no encuentro Info respecto a este tipo de selector; los cables que se han soltado son el blanco, negro y verde (el rojo va conectado a masa) La configuración de pastillas es hsh.

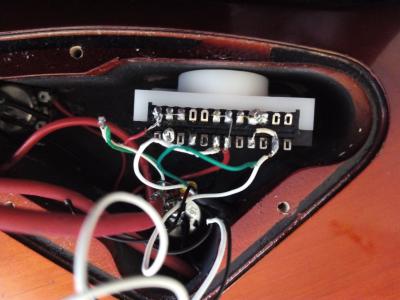

Adjunto foto:

Muchas gracias.
Un saludo.

Archivos adjuntos ( para descargar)

OFERTAS EN TIENDAS Ver todas

-13%

Harley Benton Fusion-T HH Roasted FNT

349 €

Ver oferta
-7%

Harley Benton SC‑Custom III Active VBK

298 €

Ver oferta
-45%

Hughes & Kettner Spirit of Rock

48 €

Ver oferta

SEGUNDA MANO EN MERCASONIC Ver todo

Guitarra Schecter Banshee 6 fr extreme

350 €

Ver
DELUXE REVERB 68

1.250 €

Ver
ESP Edwards E-LP-90LTC Negra - Made in Japan

640 €

Ver

¿Tienes equipo que ya no usas? Véndelo en Mercasonic

Vamos a necesitar varias fotos más.
Ten en cuenta que hay 3 pastillas.
La del centro, single, tiene 2 hilos.
Las demás 4 hilos.
Deves diferenciar los cables.
Por lo que dices la pastilla que no suena, es la de mástil?
El selector de pastillas, como actúa?
Me refiero a que si en las posiciones intermedias, 2 y 4 las pastillas dobles se conectan en single.
Danos más info y te ayudamos fijo.
Ánimo.

Hola, efectivamente la pastilla que tiene sueltas. Las soldaduras es la del mástil. El selector funciona de forma estándar: masti, mástil medio, medio, medio puente, puente.
Muchas gracias. Un saludo

Haz más fotos de los cables de las pastillas.
Separandolas, por ejemplo, que se vea bien cual es el cable de la pastilla de puente, centro y mástil.
Y también cuales son los cables que van a los potenciometros. Etc.

Las 2 pastillas, hambuker devén estar unidos los cables blanco y negro de cada pastilla.
Al estar conectadas con una pastilla single, están desfasadas, por tanto en vez de estar el rojo al vivo está al verde, y el rojo a masa.
Revisa esto en la pastilla de puente para ver si vamos bien encaminados o va por otro sitio.
La unión de los cables blanco y negro de cada pastilla devén estar soldados a masa para que se produzca la conexión en single en las posiciones intermedias.
Revisa esto en la pastilla de puente.
Ánimo.

Alguna novedad??

Le meteré mano mañana...

Solucionado, muchas gracias
