Duda conversión combo a cabezal

Joe Wrobel
#1 por Joe Wrobel el 15/01/2018
Tengo un combo que el ampli va conectado directamente al altavoz por dos cables (negro y rojo), mi cuestión es:

Como saco una salida jack hembra para usar un cable de carga, así lo puedo conectar a una pantalla?
Que materiales necesito exactamente?
Subir
OFERTASVer todas
  • Harley Benton TE-90FLT Black Blast
    149 €
    Ver oferta
  • Kemper Profiler Stage
    1.429 €
    Ver oferta
  • EarthQuaker Devices 70th Anniv. Plumes S Shredder
    129 €
    Ver oferta
Luisito Baneado
#2 por Luisito el 15/01/2018
Es una modificación muy sencilla, tan solo hace falta un jack hembra grande de empotrar. Conviene que sea aislado de masa.

Se taladra el chasis del amplificador tras desarmarlo, se instala el jack y se le sueldan los cables que antes llegaban al altavoz.

Al altavoz se le hace un cable que en el extremo tenga un jack macho aereo grande.

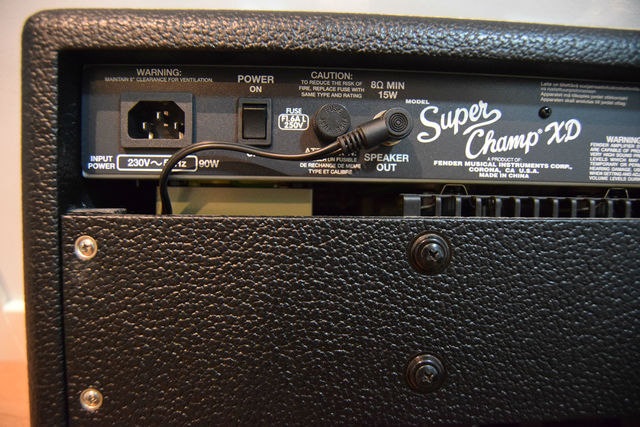

Exactamente como lo hacen los fabricantes:

Subir
Luisito Baneado
#3 por Luisito el 15/01/2018
Conviene poner una pegatina con la impedancia para no cometer errores fatales que puedan dañar el ampli, y tan solo se desenchufa el altavoz y en su lugar se conecta la pantalla (que tenga la misma impedancia que el altavoz del ampli)
Subir
Joe Wrobel
#4 por Joe Wrobel el 15/01/2018

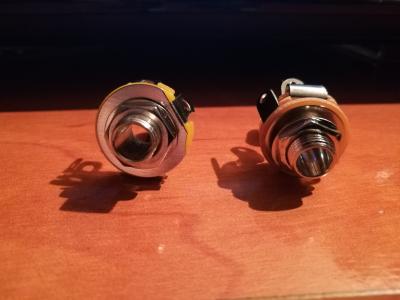

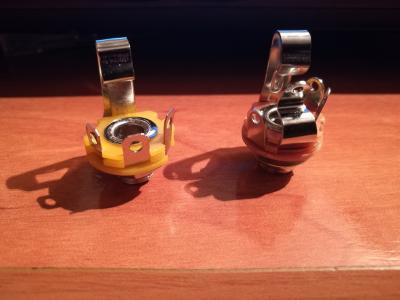

#2 Gracias Luisito, me compré estos jack hembra hace unos días, me sirve alguno de los 2? o como es el que debería comprar?
Un saludo!
Archivos adjuntos ( para descargar)
Subir
Joe Wrobel
#5 por Joe Wrobel el 16/01/2018
Hoy probaré con el de la izquierda, si funciona bien lo comentaré
Subir
Luisito Baneado
#6 por Luisito el 19/01/2018
Perdon, no pude contestar antes.

Es posible que la masa coincida con el negativo del ampli y es posible que no, yo para no correr riesgos compraria uno aislante.
Archivos adjuntos ( para descargar)
Subir
