Buenas, estoy estudiando electrónica y estoy viendo la polarización de vávulas de preamplificación tipo ECC83. Pensaba que no habría forma de generar 250VDC con una Fuente de Voltaje de mesa porque no veía nada al respecto y pensaba que tendría que aprender a construirme una fuente de alimentación pero me encontré con la Kikusui PMX500.

Entiendo que con esa fuente sí puedo alimentar el ánodo de la ECC83 y como nos movemos en el rango de los mA en Ia (Corriente de Ánodo), supongo que la limitación a 100mA no será ningún problema.

Por otra parte tengo una duda sobre el grounding. El circuito de amplificación de una ECC83 por Cathode Bias, es simple y didáctico pero si quiero ponerlo a prueba (no lo voy a hacer aún, aún tengo muchas cosas que aprender), me confunde el Ground.

Las fuentes de voltaje de mesa tienen un Tip para Ground pero en el schema de amplificación, Ground se corresponde con el Negativo de la Fuente. Si conecto una guitarra al Grid (con su Grid-Stopper y Grid-Leak Resistor, y Rk, Rp, y demás bien calculado), ¿dónde conecto el Ground de la conexión Jack de la guitarra? ¿lo conecto a donde conecto el resto de Grounds del circuito (bajo el Cátodo hay un G, Grid-Leak va a ground, etc), que es el Tip Negativo de la Fuente?

Saludos,

Hola Cristian,

Bienvenido al maravilloso mundo de la electrónica analógica.

Respecto a la fuente de alimentación, personalmente, si quieres experimentar con válvulas de amplificador creo que es mejor disponer de un transformador de alimentación para amplificador. Lo puedes montar en una caja, con sus fusibles para la parte de alto voltaje, para los calentadores, un puente de diodos para la rectificación, filtrado, etc. En la caja, puedes instalar una entrada tipo IEC y unas salidas de tipo banana-hembra. Será más práctico y definitivamente más barato, claro que te llevará un poco de trabajo. Disponer de un VariAC y por qué no del clásico dispositivo de protección que consiste en una bombilla en serie con la alimentación, sería lo suyo.

Sobre lo que comentas del "ground" (o masa), hay que tener cuidado y no confundir con el negativo. El negativo es una referencia y la masa es protección. En el caso de esa fuente, ambos son lo mismo (y en circuitos en contínua a veces se considera lo mismo) ya que las tensiones de polarización de una válvula se entienden en Voltios en Contínua.

Cuando hablamos de tensión en alterna, aquí la cosa cambia. No existe un positivo o negativo definido, si no un cable de "entrada" (fase) de corriente y uno de "retorno" (Neutro), por lo que para evitar accidentes es necesario tener un terminal de protección (ground o masa) de fuga en caso de queramos desviar el flujo de corriente a un lugar "seguro" (Por ejemplo, que no vaya por el chasis del amplificador y nos electrocutemos al tocarlo si hay un mal contacto o mal diseño del circuito)

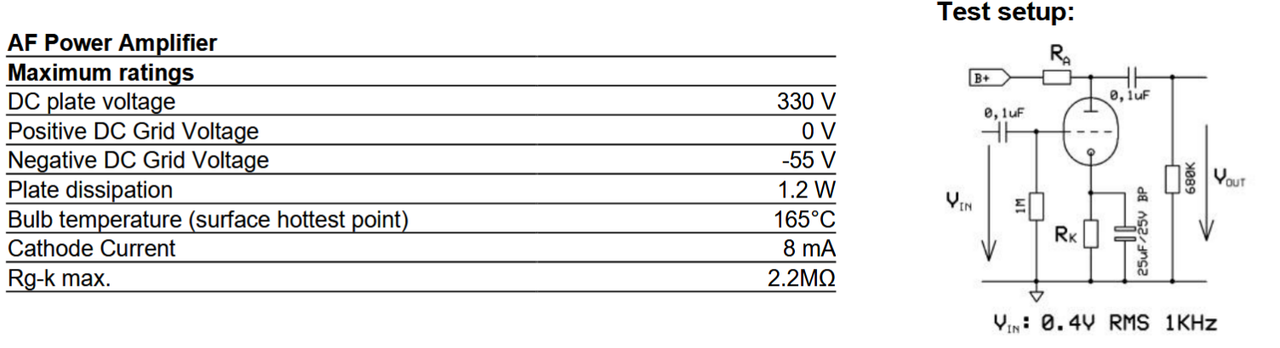

Si nos fijamos en el datasheet (hoja de datos) de una ECC83 de TAD vemos que, en la parte inferior del circuito tiene el símbolo de "masa" o punto común (el triángulo). Ese, en este caso, será tu negativo.

Cristian escribió:
Las fuentes de voltaje de mesa tienen un Tip para Ground pero en el schema de amplificación, Ground se corresponde con el Negativo de la Fuente. Si conecto una guitarra al Grid (con su Grid-Stopper y Grid-Leak Resistor, y Rk, Rp, y demás bien calculado), ¿dónde conecto el Ground de la conexión Jack de la guitarra? ¿lo conecto a donde conecto el resto de Grounds del circuito (bajo el Cátodo hay un G, Grid-Leak va a ground, etc), que es el Tip Negativo de la Fuente?

En este caso, el negativo y "masa" o ground irán al mismo punto.

Espero haberte ayudado y no liado más aun. Hay foreros con muy buenos conocimientos por aquí.

Salud!

Gracias por la respuesta Jaime. Cuando hablas de hacer el propio PSU supongo que te refieres a esto.

Hay un par de cosas que no me quedan claras de lo que has comentado pero necesito bajarlo a tierra y visualizarlo. Imagina que creamos un escenario para testear la ECC83 utilizando el esquema que has compartido.

Desde el PSU conectamos la banana roja (250VDC) al B+ y conectamos la banana negra al Ground al que está conectado el Grid-Leak Resistor de 1M.

Por otra parte, conectamos las dos bananas verdes de los 6.3VAC del PSU y los ponemos en los heaters de la válvula.

Además cojo una guitarra y la conecto al extremo izquierdo del primer condensador de desacople de 0.1uF en dirección al Grid.

¿Dónde conecto el ground del socket TS hembra del jack de la guitarra? ¿Al mismo ground (bus) que los otros componentes? ¿Dónde entra aquí el VariAC y la bombilla?

Saludos,

Cristian escribió:
Gracias por la respuesta Jaime. Cuando hablas de hacer el propio PSU supongo que te refieres a esto.

Por ejemplo, esto sería una buena opción para testear y "jugar" con válvulas. Pero recuerda, estamos hablando de altas tensiones, por lo que hay que tener mucho cuidado, o cuidado extremo, cuando se trabaja así.

Cristian escribió:
Hay un par de cosas que no me quedan claras de lo que has comentado pero necesito bajarlo a tierra y visualizarlo. Imagina que creamos un escenario para testear la ECC83 utilizando el esquema que has compartido.

Desde el PSU conectamos la banana roja (250VDC) al B+ y conectamos la banana negra al Ground al que está conectado el Grid-Leak Resistor de 1M.

Correcto.

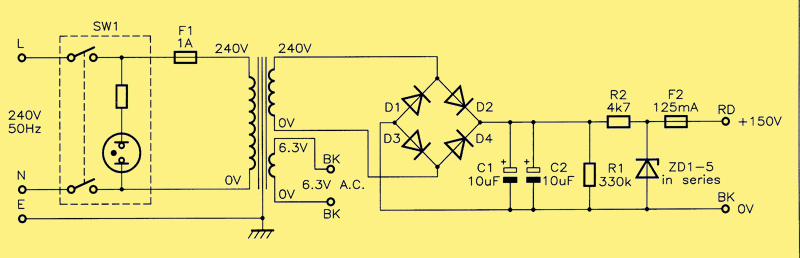

Fíjate en este esquema:

A la izquierda del transformador tienes:

L : Línea o Fase
N: Neutro.
E: Earth (Tierra o ground)

A la derecha del transformador tienes:

240V : Alta tensión en AC
0V : Lo que vendría siendo tu "negativo" (tu referencia)
6,3V y 0V : Alimentación en AC para los calentadores (heaters).

Más a la derecha, pasado el puente rectificador de diodos, el filtrado, el fusible... tienes:

150V : Alta tensión en DC, lo que sería tu B+
0V : Lo que vendría siendo tu "negativo" (tu referencia) y de hecho tu "masa" o tierra.

Edito:

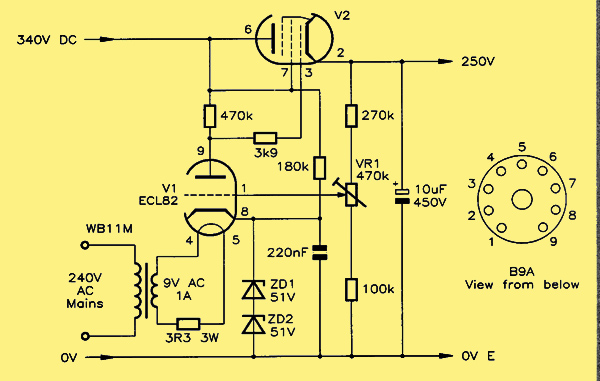

Mira, en éste esquema, de la misma web, indica que el punto de 0V también es Tierra (lo indica con una "E")

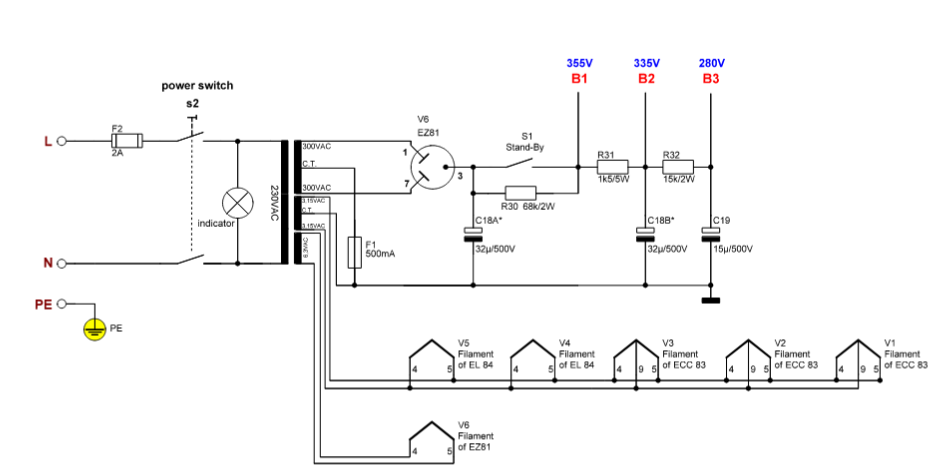

Pero, tal como se ve en el circuito, si nos ponemos exquisitos, aquí no tienes "tierra", aunque el punto de 0V sería tu tierra. En cambio, si te fijas en el esquema de, por ejemplo, la parte de alimentación de un JTM45, puedes ver que sí hay tierra definida y que ésta viene a ser el punto de 0V de la derecha del todo en el esquema amarillo:

Fíjate que en el secundario tiene tres secciones:

La de alto voltage (300VAC-GND-300VAC)
La de los calentadores (3,15VAC-GND-3,15VAC)
Calentador especial para la válvula rectificadora (6,3VAC sin polaridad ya que estamos hablando de AC.

Qué quiero decirte con ésto? Pues que te interesa (por seguridad y buen funcionamiento) encontrar un transformador de alimentación que tenga "center tap" tanto en la sección de HT y calentadores de secundario, aunque ésta última, si no la tuvieres, se soluciona con dos resistencias de 100ohm a masa desde cada punto de 3.15VAC.

No se si te he liado más o que ...

Cristian escribió:
Por otra parte, conectamos las dos bananas verdes de los 6.3VAC del PSU y los ponemos en los heaters de la válvula.

Correcto. Pero si el transformador tiene secundario 3.15VAC - GND - 3.15VAC , el terminal GND va a masa, obviamente y cada terminal de 3.15VAC va a los pins 4-5 (ambos unidos, fíjate en el esquema) y 9 de la ECC83.

Cristian escribió:
Además cojo una guitarra y la conecto al extremo izquierdo del primer condensador de desacople de 0.1uF en dirección al Grid.

Bueno, la conexión es algo más compleja, deberías tener una resistencia de rejilla (grid resistor) para frenar un poco la señal que le llega y que no distorsione mucho. El condensador de desacoplo no sería necesario si le vas a conectar un jack de guitarra ya que éste sólamente se usa para conectar etapas entre sí. Con sustituir el condensador por una resistencia de, por ejemplo 68Kohm tendrías suficiente.

Cristian escribió:
¿Dónde conecto el ground del socket TS hembra del jack de la guitarra? ¿Al mismo ground (bus) que los otros componentes?

Vamos por partes:
El "ground bus" del jack va conectado a MASA o a tierra, lo que en el esquema sería el 0V, fíjate en esta parte del previo de un 18W:

Cristian escribió:
¿Dónde entra aquí el VariAC y la bombilla?

El variac te sirve para ir aumentando la tensión de alimentación progresivamente y ver si hay algún cortocircuito (o mal funcionamiento del circuito en sí), detectándolo principalmente con un exceso de consumo (los Variac suelen llevar un display donde puedes ver la tensión de entrada, el consumo, etc.

El método de la bombilla (incandescente y de 60W, suficiente) es usado cuando no tienes un Variac y en este caso se utiliza una bombilla como limitador de corriente. La bombilla está puesta en serie con la FASE en el conector de alimentación del primario del transformador, es decir, es un "dispositivo" intermedio, entre el enchufe de la pared y el primario del transformador.
Si al encender el amplificador la bombilla se enciende mucho, esto quiere decir que hay un exceso de consumo y por tanto alguna cosa que no funciona correctamente. Por lo contrario, si la bombilla se ilumina poco, nos deja intuir que el circuito está teniendo un consumo "normal" o que aparentemente no hay nada mal.

Saludos!

Gracias Jaime!

Tienes razón, hay que resaltar que esto es MUY PELIGROSO para principiantes. En mi caso hablo de un modo teórico-práctico en tanto que necesito imaginarlo para poder pasar al siguiente capítulo del libro de la electrónica. Ya cuando tenga más conocimientos podré empezar a trabajar alta tensión con seguridad.

Por ahora voy a experimentar con válvulas en baja potencia (ECC82) y transistores que no necesitan alta tensión.
