Cuerpo Firebird en proceso

tonydevigo
#1 por tonydevigo el 27/12/2017
Pues este proyecto viene a raíz de un encargo que me han pedido, es un cuerpo con forma de Firebird pero con electrónica telecaster , escala Fender 25'5 y mástil atornillado y la tapa plana tipo telecaster.

este es el diseño:

24473575297_9826cb99aa_c.jpgIMG_20171212_090641 by tonydevigo, en Flickr

lo he sacado de un plano de Firebird by Gibson.



Aunque en este post voy a enseñaros un cuerpo que voy hacer de Firebird con escala Fender, humbucker , puente wraparound y hueco electrónica tipo telecaster.

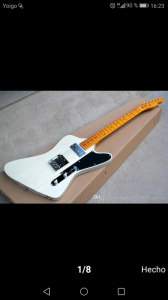

Tal que así pero con una sola pastilla:

38460175365_db2544d1bd_c.jpgIMG_20171212_133608 by tonydevigo, en Flickr


Pues tenía por el taller un bloque de Aliso Americano de dos piezas de 25 años de curación y un 4 % de humedad, lo tenía guardado para hacerme un precision bass..... pero al final lo he destinado para este cuerpo.

Pues una vez tengo el plano listo , lo paso a la CNC y pongo el tablon en su sitio para empezar con el fresado:

38443173804_4a2c26d372_c.jpgIMG_20171214_115859 by tonydevigo, en Flickr

38403498794_502c1e2e0a_c.jpgIMG_20171214_115849 by tonydevigo, en Flickr


Antes de llegar a este punto hice una prueba en aglomerado para ver que todo estaba en su sitio , pero no tengo fotos de ese paso.....


Lo primero es hacer unas trayectorias de vaciado para el rebaje que tiene en la tapa, lo hago con una fresa de dos labios de 10mm:

39121165712_a1fd405819_c.jpgIMG_20171214_131000 by tonydevigo, en Flickr

39151480721_4cc625ece6_c.jpgIMG_20171214_134054 by tonydevigo, en Flickr

27373298929_159525cd89_c.jpgIMG_20171214_132119 by tonydevigo, en Flickr


Con la misma fresa se hace los huecos para la humbucker, la electrónica, el neckpocket del mástil y los agujeros para el puente lo hice con una fresa de 6mm, que despues pasaré una broca de 10mm:

27336027789_4938b886d4_c.jpgIMG_20171214_141756 by tonydevigo, en Flickr

y después de unas horas de lijas varias este es el resultado:

38270197325_76ec0dea1a_c.jpgIMG_20171214_144558 by tonydevigo, en Flickr

39121193662_f20cf18be0_c.jpgIMG_20171214_144607 by tonydevigo, en Flickr

25246795628_62f2d3fde6_c.jpgIMG_20171214_144822 by tonydevigo, en Flickr

38232004005_5730e316c2_c.jpgIMG_20171214_144841 by tonydevigo, en Flickr

39121182442_d34fff3ee1_c.jpgIMG_20171214_144934 by tonydevigo, en Flickr




Que os parece??
Subir
Pepephil
#2 por Pepephil el 27/12/2017
Brutal!!!!!

:sorprendido: :sorprendido: :sorprendido:
Subir
feredes
#3 por feredes el 27/12/2017
Una pasada!!! ¿Qué va encolada o atornillada?
Subir
toni diaz
#4 por toni diaz el 27/12/2017
Sabía yo que había visto yo algo parecido, y joder que bien le sienta el mástil telecaster.
Archivos adjuntos ( para descargar)
Subir
toni diaz
#5 por toni diaz el 27/12/2017
Jeje pero este es del chino... Osea ni punto de comparación, tan solo bonito
Subir
tonydevigo
#6 por tonydevigo el 29/12/2017
feredes escribió:
Una pasada!!! ¿Qué va encolada o atornillada?


Pues este cuerpo en concreto va atornillado y con escala Fender para ponerle un mástil de strato sin problema alguno. :rock:


Pero puedo hacerlo para encolarlo también.
Subir
tonydevigo
#7 por tonydevigo el 29/12/2017
Pues como ya lo tenía bien lijado y listo para una capa de tapaporos transparente que luego lijaré:

38460629745_b1e163ec60_c.jpgIMG_20171223_115957 by tonydevigo, en Flickr


27561118809_0a54e1f21c_c.jpgIMG_20171223_115949 by tonydevigo, en Flickr


Una vez seca esta capa le doy una pasada de lija de 400 para nivelar y le doy dos capas muy finas de tapaporos blanco:

24467104287_0b53942c8b_c.jpgIMG_20171227_124108 by tonydevigo, en Flickr


38623229064_86f9098fe0_c.jpgIMG_20171227_124052 by tonydevigo, en Flickr


25462390728_e181cc269b_c.jpgIMG_20171227_124101 by tonydevigo, en Flickr



24h de secado y empiezo con primera capa, tambien fina, de Fiesta Red :


38667210954_1ef3f44789_c.jpgIMG_20171229_101016 by tonydevigo, en Flickr


24510738357_46c76e204a_c.jpgIMG_20171229_100901 by tonydevigo, en Flickr


24510742837_b23316be8a_c.jpgIMG_20171229_101002 by tonydevigo, en Flickr



Si os fijáis aun se notan al tacto y a la vista las vetas del Aliso Americano, la intención es que sea un acabado bien fino!

Y hasta aquí tengo, los próximos avances ya serán a partir del 2 enero 2018....... así que......... FELIZ AÑO NUEVO !!!!!!!! :santa2: :brindis: :brindis: :brindis: :brindis: :brindis: :brindis: :brindis: :brindis: :brindis: :brindis: :brindis: :brindis: :brindis: :brindis: :brindis: :brindis: :brindis:
Subir
tonydevigo
#8 por tonydevigo el 08/01/2018
Bueno pues este cuerpo ya lo tengo terminado!!

le dí 3 capas de nitro transparente y lo dejé secar con calor en el secadero.

Después del trabajo de un Relic suave este es el resultado:

39575475621_459fd365a4_c.jpgIMG_20180108_130004 by tonydevigo, en Flickr


25705536648_dc03cedee6_c.jpgIMG_20180108_130217 by tonydevigo, en Flickr

38867011044_a28febf193_c.jpgIMG_20180108_130247 by tonydevigo, en Flickr

27799124809_f5643cf43f_c.jpgIMG_20180108_130745 by tonydevigo, en Flickr

38679404355_f44d352c17_c.jpgIMG_20180108_130353 by tonydevigo, en Flickr


27799118289_4c3b6802f9_c.jpgIMG_20180108_130027 by tonydevigo, en Flickr


38679401645_d4a7b36433_c.jpgIMG_20180108_130101 by tonydevigo, en Flickr


39575482571_8b9e118a77_c.jpgIMG_20180108_130010 by tonydevigo, en Flickr


25705542158_fa14d06551_c.jpgIMG_20180108_130306 by tonydevigo, en Flickr


24707888487_39491c513f_c.jpgIMG_20180108_130338 by tonydevigo, en Flickr


24707886097_f33213e2c4_c.jpgIMG_20180108_130015 by tonydevigo, en Flickr


25705538428_600ce3ce1c_c.jpgIMG_20180108_130130 by tonydevigo, en Flickr


39575477901_8e58da643c_c.jpgIMG_20180108_130326 by tonydevigo, en Flickr


25705536648_dc03cedee6_c.jpgIMG_20180108_130217 by tonydevigo, en Flickr


39575475621_459fd365a4_c.jpgIMG_20180108_130004 by tonydevigo, en Flickr


24707866677_487f064e3c_c.jpgIMG_20180108_130039 by tonydevigo, en Flickr


27799087879_a69865a284_c.jpgIMG_20180108_130408 by tonydevigo, en Flickr



39575463961_1ea59c2799_c.jpgIMG_20180108_130302 by tonydevigo, en Flickr


27799082979_c4b29c76ed_c.jpgIMG_20180108_125951 by tonydevigo, en Flickr


24707858527_af27f18c00_c.jpgIMG_20180108_130357 by tonydevigo, en Flickr


Espero que os guste, yo lo he pasado de miedo construyendo , hasta la próxima :saludo: :saludo: :saludo: :saludo:



P.D. este cuerpo lo voy a poner en venta en el foro por si alguien está interesado.
