Construcción de una telecáster sin muchas pretensiones

carp
#1 por carp el 15/03/2020
Buenas, os voy mostrar la guitarra al estilo telecáster que acabo de terminar. Es una guitarra sencilla y de andar por casa sin muchas pretensiones.
Fue fabricada únicamente con la intención de pasar el rato y para uso personal y domestico.
Os dejo un resumen fotográfico acompañado de una breve descripción.
Espero que os resulte entretenido
Subir
1
carp
#2 por carp el 15/03/2020

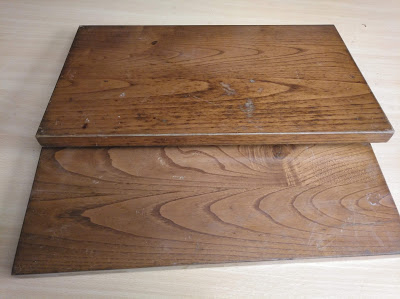

Bueno, pues vamos a construir una telecaster, y como viene siendo habitual para el mueble utilizaré maderas de reciclaje. Las maderas podrían tener más de cuarenta años, y parecen de roble o algo así.

Con estas dos piezas pegadas entre si haré el cuerpo. Una de ellas tiene nudos y está un poco astillada debido a que fue arrancada con la intención de hacer leña para el fuego. Por suerte en el último momento se acordaron de mi y me las ofrecieron

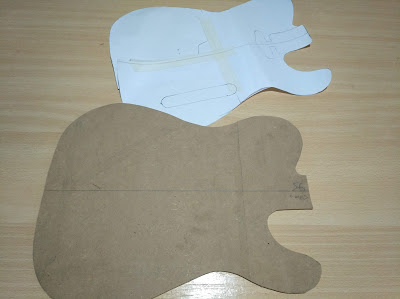

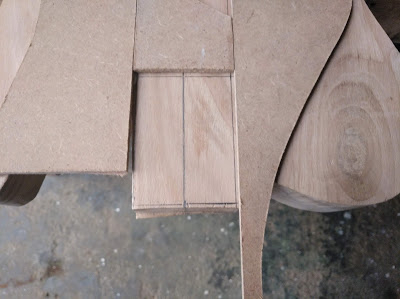

Primero siguiendo los planos saco unas plantillas

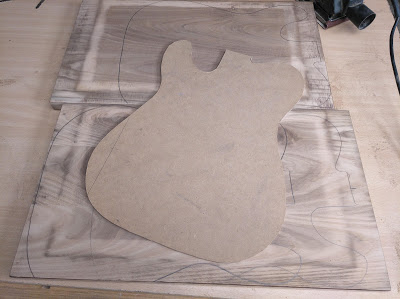

Marco la silueta en las dos piezas


Recorto con la caladora y con lo sobrante añado un trozo que necesito para que me dé el ancho.

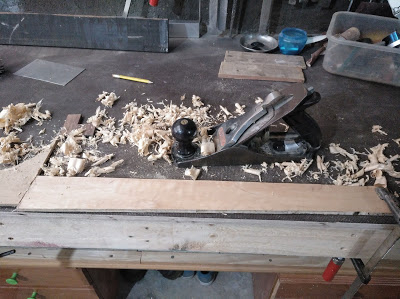

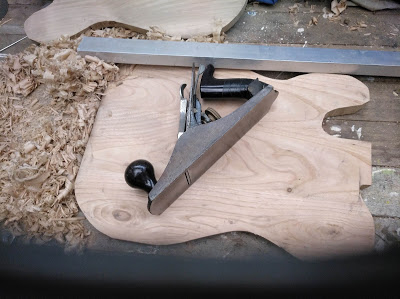

Cepillo las piezas por ambas caras

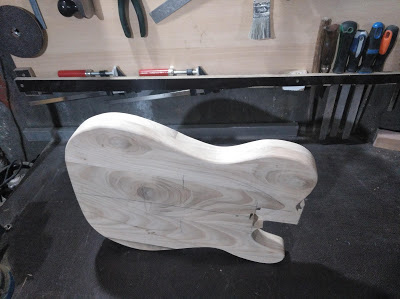

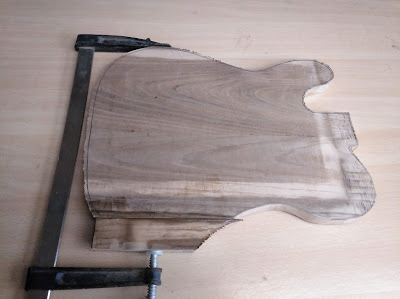

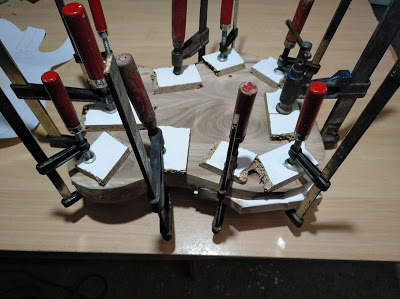

Y las pego entre si.

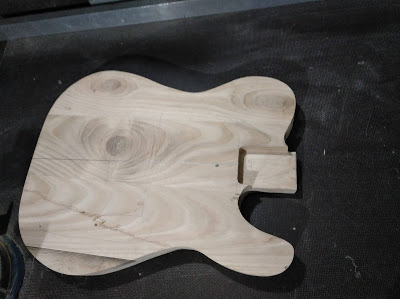

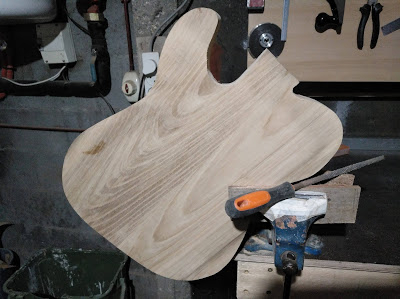

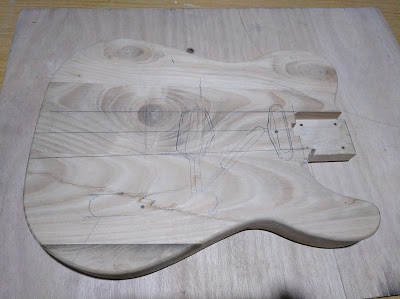

Luego recorto y ajusto la siluetaa del cuerpo a su forma casi definitiva.

Subir
3
carp
#3 por carp el 15/03/2020
Ahora vamos con el mastil, para ello usaré

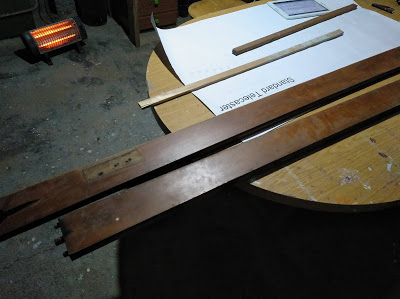

estos viejos largueros

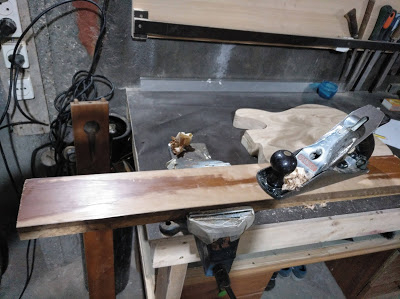

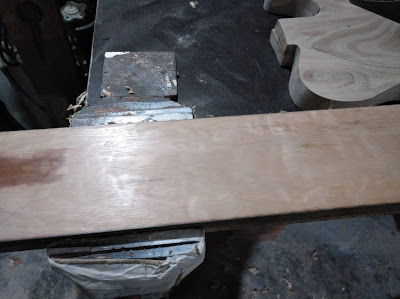

Corto un trozo y lo cepillo para sacar el barniz


La madera es muy dura, tiene un color mucho más claro y muy buen aspecto

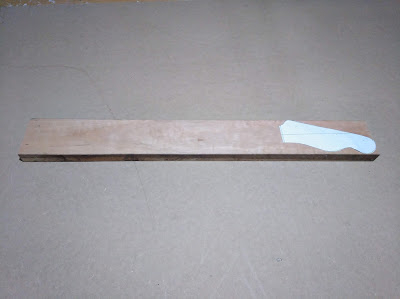

Preparo una rudimentaria plantilla de papel para la pala y marco el mastil.

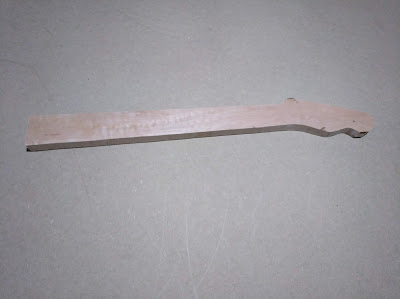

Recorto con la caladora.

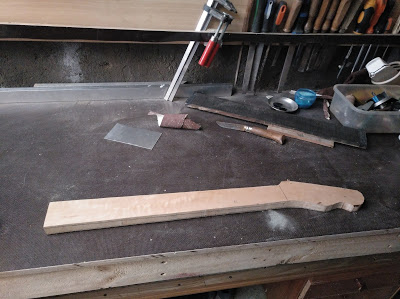

Y esto es lo que hay por ahora

Subir
3
carp
#4 por carp el 15/03/2020
Continúo con el mástil dando forma a base de caladora y escofina

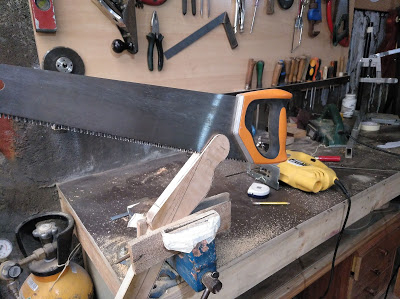

Con el serrucho retiro un buen trozo de la pala para hacer el rebaje del clavijero.

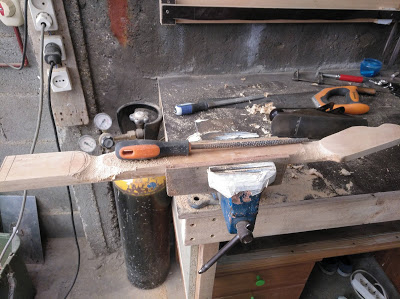

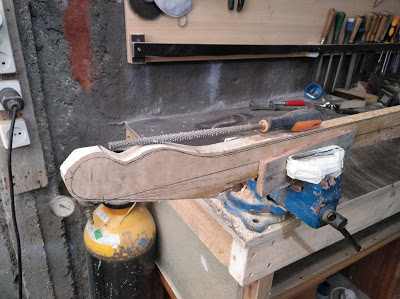

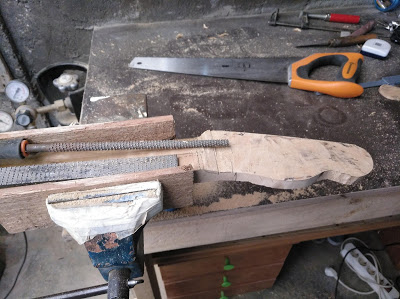

Y de nuevo voy dando forma con las escofinas y alguna lima más fina

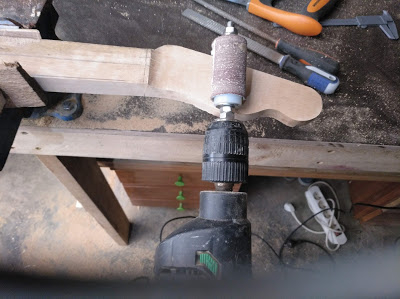

Me ayudo del taladro y un rodillo de lija para definir el rebaje de la pala.


Ahora damos forma a la parte trasera de la pala y la zona del zoque


Luego desbasto el resto del mástil

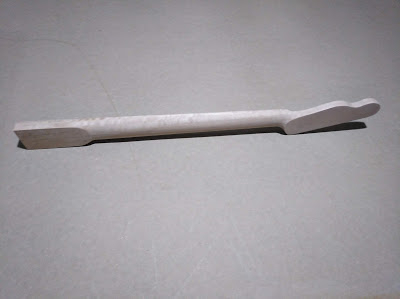

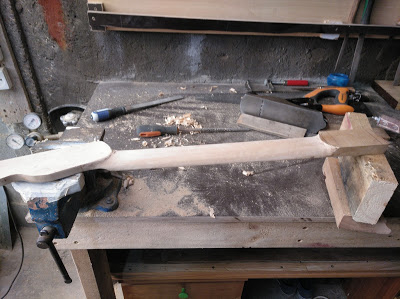

Y después de mucho limar y lijar queda con la forma casi definitiva.

Subir
2
carp
#5 por carp el 15/03/2020
Continuamos, ahora toca encastrar el mástil en el cuerpo, así que preparo una rudimentaria pero eficaz plantilla para poder usar la fresadora

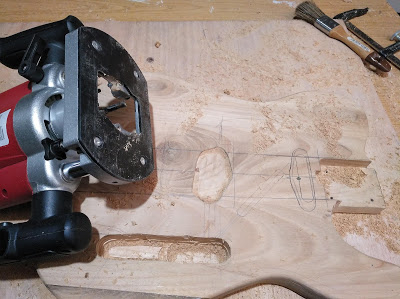

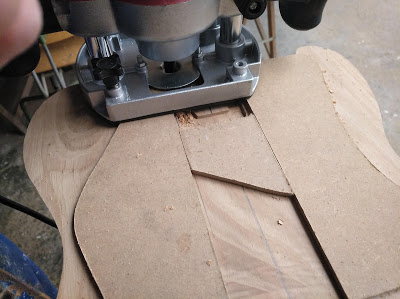

Coloco el copiador en la fresadora y comienzo a vaciar el hueco poco a poco.


Una vez hecho el hueco se puede ver que también tengo que acabar de ajustar el cuerpo ya que está un poco ancho, algo con lo que ya contaba


Coloco el mástil, compruebo que quede bien centrado y marco lo que me sobra en el cuerpo

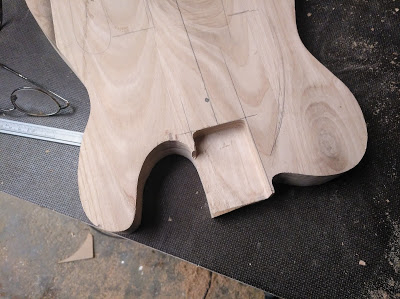

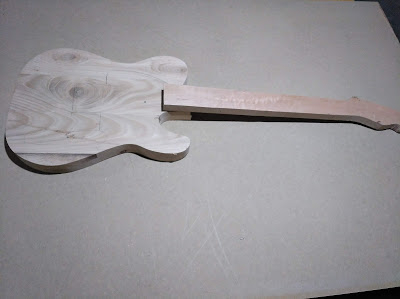

Retiro la madera sobrante en la unión

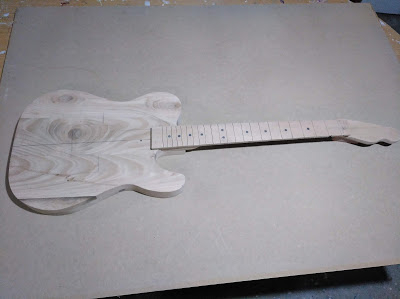

Y compruebo de nuevo que quede todo bien centrado y alineado.

Subir
2
MANUEL
#6 por MANUEL el 15/03/2020
Menos mal que es si pretensiones esta genial compa, deseando ver e, final

Saludos
Subir
2
carp
#7 por carp el 15/03/2020

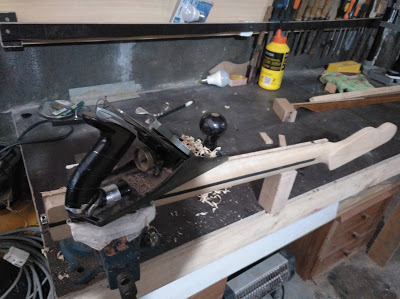

En esta ocasión voy a insertar en la parte trasera del mástil una tira de madera más oscura, esta pieza no cumplirá ninguna función, solo es una cuestión de estética. Normalmente se debería haber puesto antes de dar forma al mástil ya que hubiese sido más sencillo, pero no me lo plantee hasta ahora.

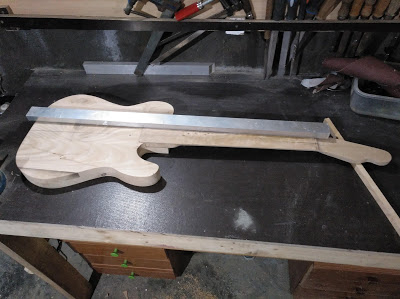

Lo primero que hago es sujetar el mástil y colocar unas reglas que harán de guía a la fresadora

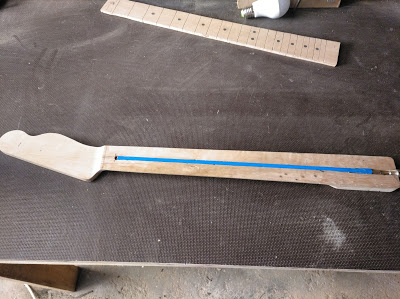

Y fresamos al centro del mástil un canal de seis mm.

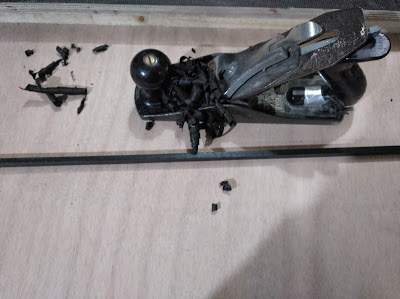

De un trozo de ébano saco una tira y la cepillo hasta ajustarla al canal

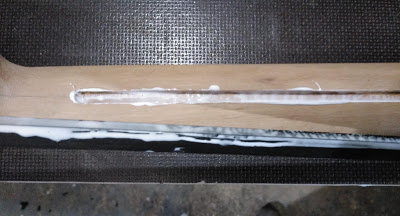

Pongo abundante cola en las dos piezas de madera

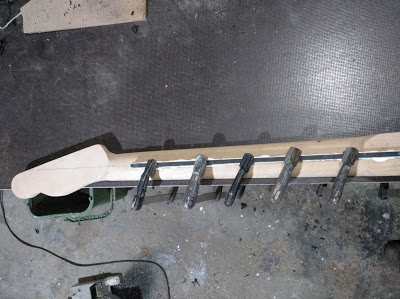

Y sujeto con sargentos comprobando que la cola rebose por todas partes.


Una vez seco recorto lo que sobra

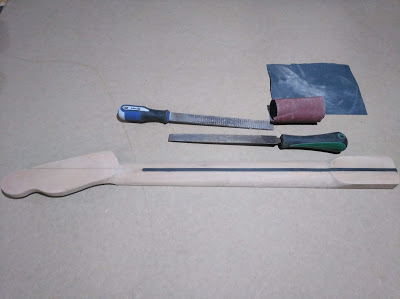

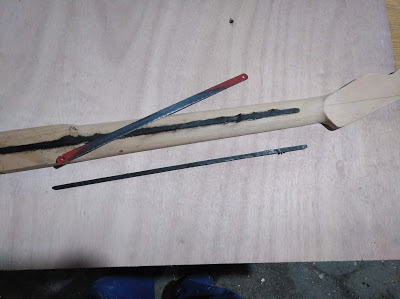

Y con escofina, lima y lijas desbasto y acabo el trabajo.

Subir
2
carp
#8 por carp el 15/03/2020
MANUEL escribió:
#6 por MANUEL hace 2 minutos
Menos mal que es si pretensiones esta genial compa, deseando ver e, final

Saludos


Gracias
Pues espera un ratito y ya lo ves que estoy subiendo las fotos del tirón

O aquí https://ratonalquimista.blogspot.com/
Subir
1
carp
#9 por carp el 15/03/2020
Vamos con el diapasón.
Cuando hice el mástil, primero corte una pieza que decidí descartar ya que estaba ligeramente torcida, pero la aprovecho ahora para sacar de aquí el diapasón.

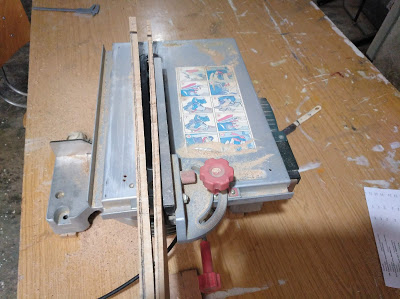

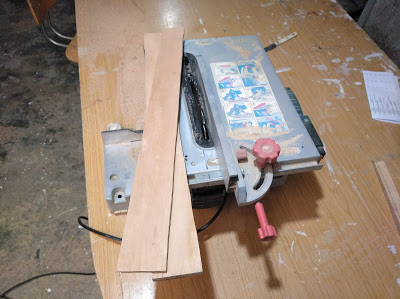

Así que lo corto a la medida y lo paso por la sierra circular


Y saco un par de láminas para el diapasón


Elijo una y la cepillo

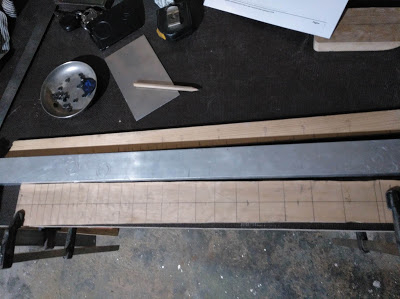

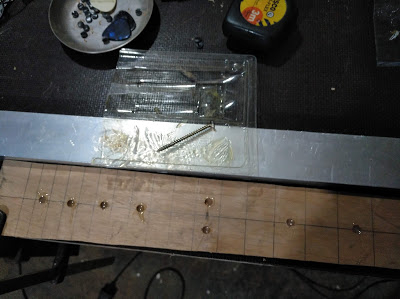

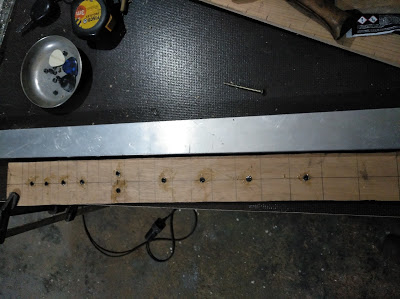

Sujeto el diapason y coloco una regla paralela al centro del mismo, marco la posición de los trastes y los puntos de los marcadores

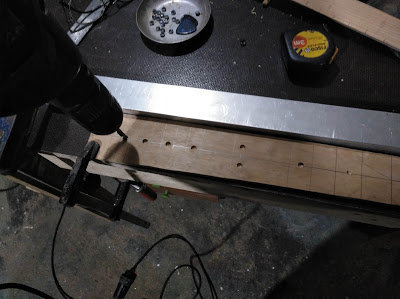

Y con el taladro hago los agujeros de los puntos


Preparo un poco de pegamento de dos componentes y lo deposito en los huecos


Coloco los puntos que no son más que unos trocitos de plástico negro
que hice con un sacabocados

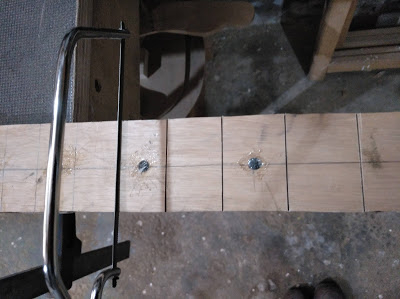

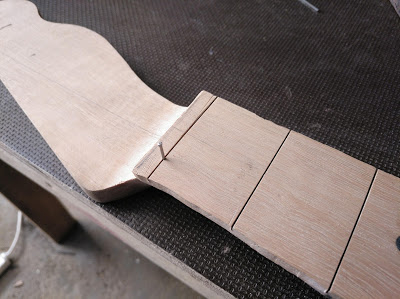

Con una pequeña sierra de maqueteria hago las ranuras de los trastes


Luego paso una lija para eliminar los restos de pegamento

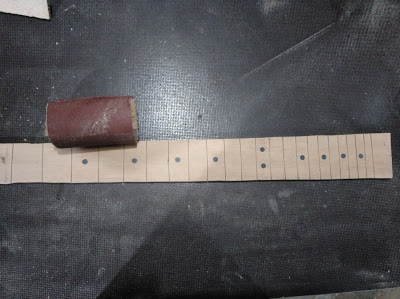

Y así está ahora la cosa.

Subir
3
carp
#10 por carp el 15/03/2020
Vamos ahora a insertar el alma en el mástil y pegar el diapasón.

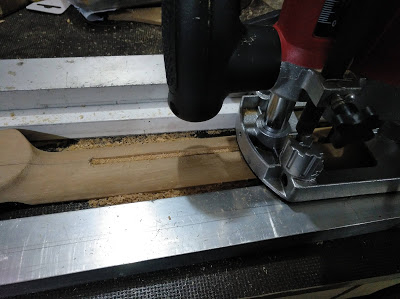

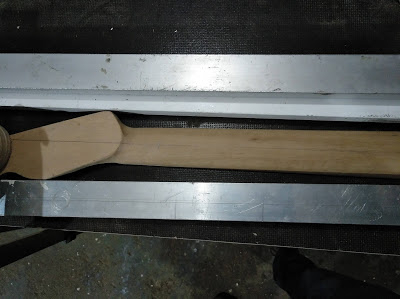

Sujeto el mástil, coloco unas reglas que me harán de guía y comienzo a fresar el canal donde se alojará el alma.


Voy comprobando que el alma quede bien enrasada y centrada.


Ahora presento el diapasón y le pongo un par de clavitos para evitar que se mueva

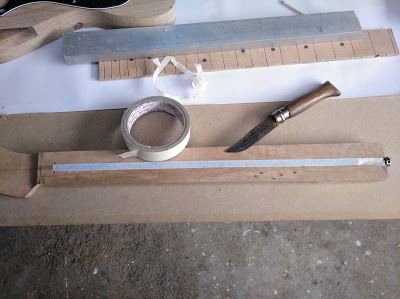

Tapo el alma con cinta de carrocero y recorto lo más justo posible

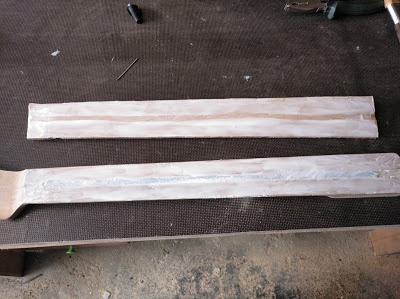

Pongo cola en las dos piezas

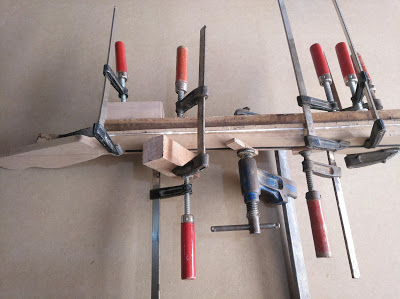

Y prenso las piezas comprobando que rebose cola por todo el perímetro.


Una vez pegado ajusto el diapasón al mástil

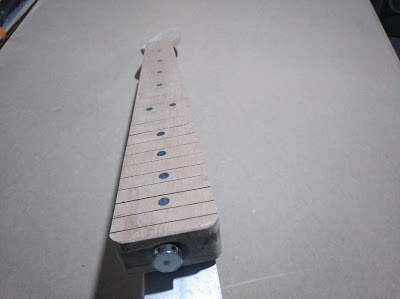

Redondeo las esquinas y así se queda.

Subir
2
carp
#11 por carp el 15/03/2020

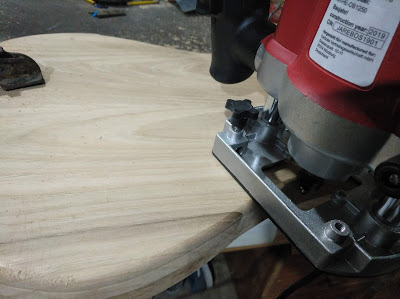

Continuamos con el trabajo y ahora toca quitar las aristas al cuerpo, para eso paso la fresadora con una fresa que me permite apoyar en los cantos y así redondeo las esquinas


Después paso un poco de lija

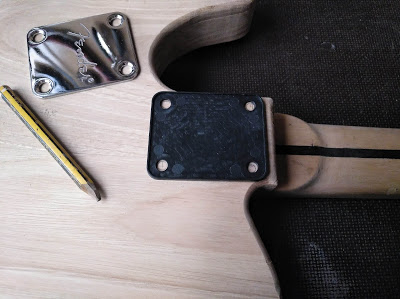

Ahora voy a atornillar el mástil, previamente ya lo había ajustado así que ahora sujeto con un sargento y marco los huecos de la pieza de refuerzo

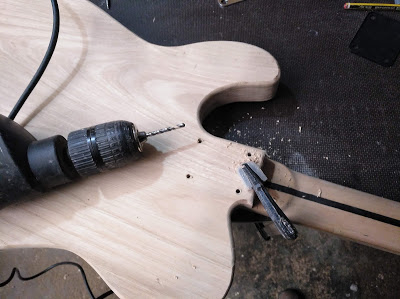

Hago los agujeros, en el cuerpo con una broca del diámetro de los tornillos, y luego en el mástil con una broca más fina.

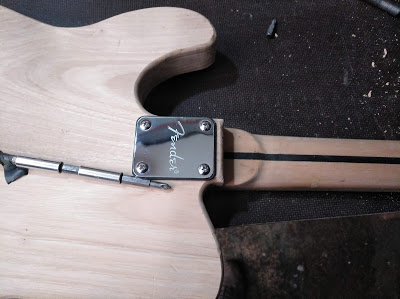

Sujeto todo atornillando.


Ahora, por si ha habido alguna imprecisión, marco unas líneas en prolongación del mástil que me servirán luego para centrar el puente


También aprovecho para hacer un pequeño recorte en el golpeador que permite acceder al tornillo del alma

Subir
2
carp
#12 por carp el 15/03/2020

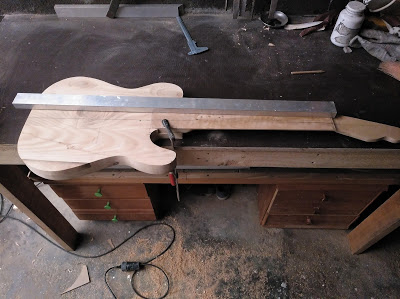

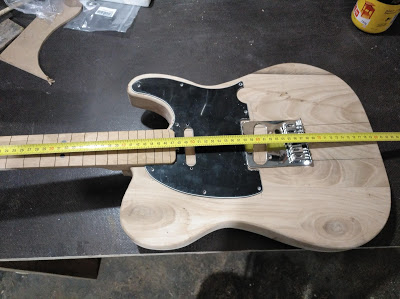

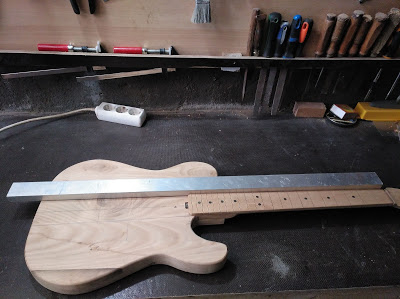

Coloco ahora el golpeador y el puente, compruebo que la distancia entre la cejuela y el puente sea la correcta y con estas piezas bien centradas marco la posición de las pastillas


Retiro el mástil y siguiendo los planos marco los huecos que tengo que vaciar.

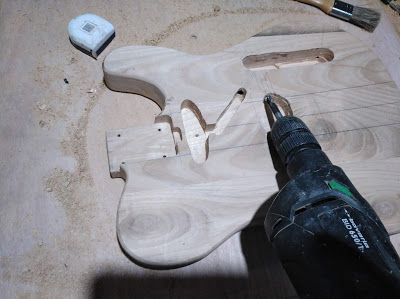

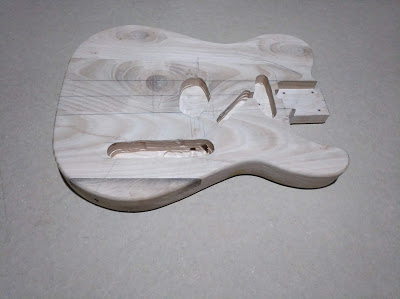

Con la fresadora vacío los diferentes huecos a la profundidad y medida adecuada. A pulso.


Con el taladro hago los pases para unir las diferentes cavidades.



Los huecos no son muy precisos pero cumplen su función. Paso un poco de lija para eliminar las posibles astillas y asear un poco las cavidades.

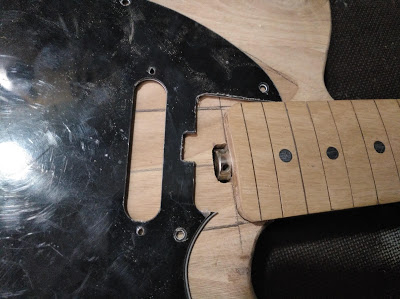

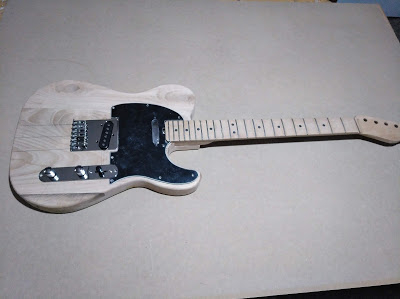

Compruebo que todo entre en su sitio y que las medidas sean las correctas y listo

Subir
3
